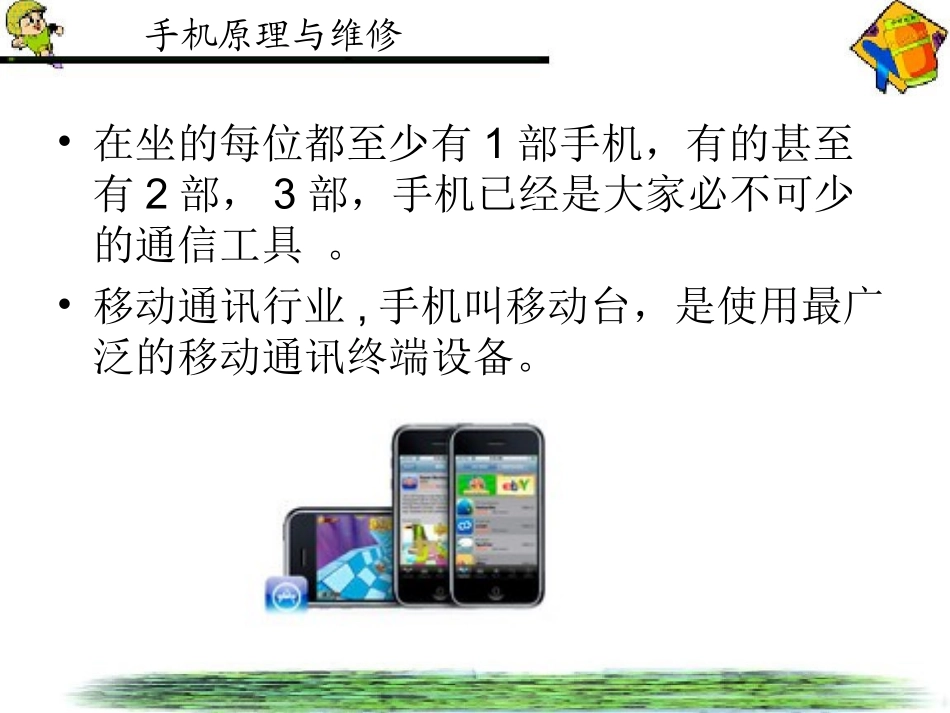

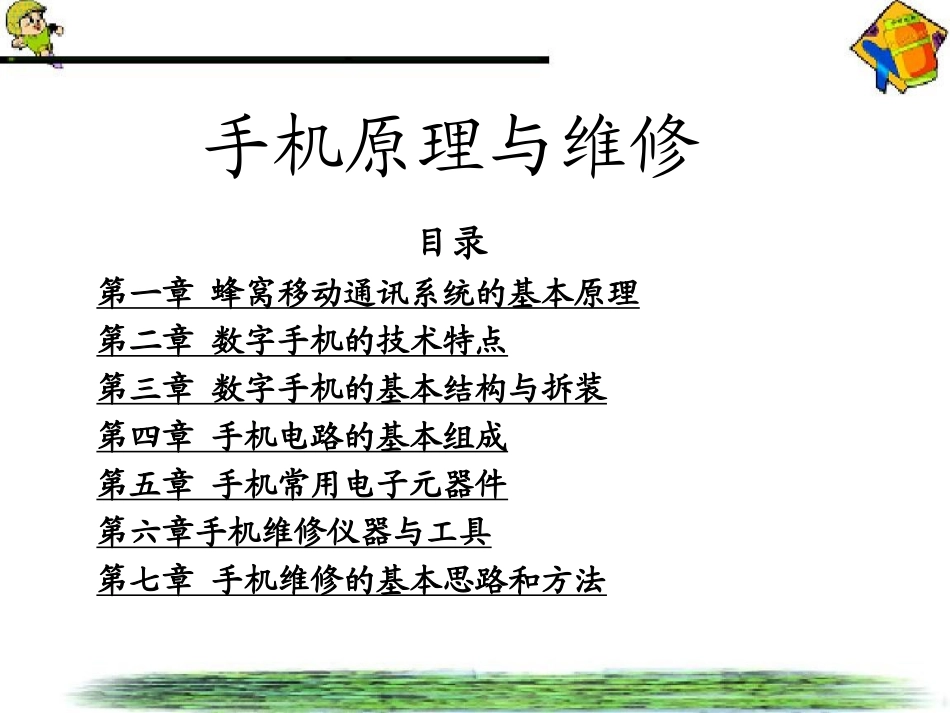

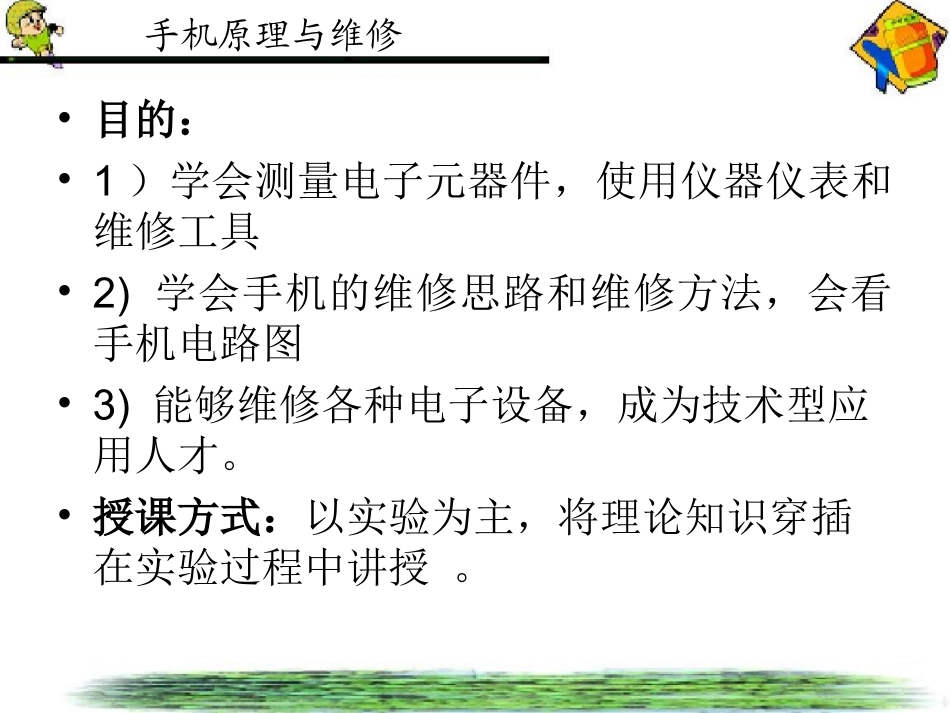

手机原理与维修目录第一章蜂窝移动通讯系统的基本原理第二章数字手机的技术特点第三章数字手机的基本结构与拆装第四章手机电路的基本组成第五章手机常用电子元器件第六章手机维修仪器与工具第七章手机维修的基本思路和方法手机原理与维修•在坐的每位都至少有1部手机，有的甚至有2部，3部，手机已经是大家必不可少的通信工具。•移动通讯行业,手机叫移动台，是使用最广泛的移动通讯终端设备。手机原理与维修•目的：•1）学会测量电子元器件，使用仪器仪表和维修工具•2)学会手机的维修思路和维修方法，会看手机电路图•3)能够维修各种电子设备，成为技术型应用人才。•授课方式：以实验为主，将理论知识穿插在实验过程中讲授。第一章蜂窝移动通讯系统的基本原理第一章蜂窝移动通讯系统的基本原理1.1移动通讯的定义：就是指通信双方至少有一方在移动中进行信息交换。比如：行走着的人，运动着的车辆等；信息交换，也不仅仅指通话，还包括数据，图像等多媒体业务。1.2移动通讯的特点：1）必须利用空中的电磁波进行信息传输，干扰严重2）可以利用的频谱资源有限3）移动台的移动行强第一章蜂窝移动通讯系统的基本原理1.3蜂窝移动通讯系统的基本原理:蜂窝移动通讯网络把整个服务区化分成若干个像蜂窝一样的小区，每个小区设立一个基站（BS）,负责本区移动通讯的联络和控制;各小区的基站通过有线线路连接到移动控制中心（MSC），基站之间通过移动控制中心相互联系移动控制中心同时与公用电话网连接。MSCPSTN第一章蜂窝移动通讯系统的基本原理•手机甲与手机乙的信号传输过程:•从手机甲发出的电磁波信号---通过空中---传送到离手机甲最近的基站--通过有线线路--传送到移动控制中心---通过有线线路---传送到距离手机乙最近的基站---通过空中---手机乙接收电磁波信号MSCPSTN第二章数字手机的技术特点第二章数字手机的技术特点•目前我们使用的手机都是数字式手机，它的技术特点是：•2.1使用了国际移动用户身份识别卡（SIM卡）：一张卡代表一个移动用户，电话号码“随卡不随机”。也就是将SIM卡插入任何一部手机中使用，电话费都是由这张卡的人来交，与手机没有关系。手机没有SIM卡，就不能拨打电话，只能用于紧急呼叫。•2.2需要传递的声音信息都转换成数字信息进行传输。•2.3实现了多媒体功能：能够传输图片，短信等多媒体信息。第二章数字手机的技术特点第三章数字手机的基本结构与拆装第三章数字手机的基本结构与拆装3.1手机从外型上分为：直板手机：最简单金典的样子，最耐用。横板手机：适合喜欢玩游戏的固定人群翻盖手机:找到传统使用电话的感觉，排线故障率高滑盖手机:样子漂亮，排线故障率相对翻盖手机少一点旋屏手机:在轴和整体设计方面来说都是最复杂，因此返修率较高图BlackBerryPearl(2006)第三章数字手机的基本结构与拆装3.2手机的基本结构1）外壳：按由上到下的顺序叫A,B,C,D壳；材料一般PVC+ABS(树脂)，金属外壳。•2）电路板：手机的电路板就一块，都是多层板，在两个外层安装零件。•3）液晶显示屏：与主板的连接方式：一种是直接通过导电橡胶接触；一种是排线的形式，将排线插入到PCB上的插座里。•4）天线：分为外露式和隐藏式两种。5）有关声音的装置：送话器（话筒），听筒，振铃6）振子：提供振动功能，（小马达）•7）键盘：是人机的接口8）耳机插孔:•9）电池：为手机供电第三章数字手机的基本结构与拆装3.3手机的拆装：•手机的外壳拆装：分为两种情况，•1)带螺丝钉的外壳，它的拆装比较简单,拧下螺丝钉即可拆开。•2)不带螺丝钉，靠卡扣装配的手机外壳：用普通工具很难拆开，必需用手机拆装工具，否则会损坏外壳。拆装的基本要求：•1)拆装手机时，要养成良好的维修习惯，拆下的大部件按拆下顺序整齐摆放，小的元器件要放在专用的元器件盒内，以免丢失，不能复原。•2)注意防静电，尽量在铺有防静电布的工作台上拆装。•3)改锥与螺丝钉匹配，以免脱扣。•4)卡扣不能硬撬，以免损坏卡扣，不能复原•5)安装时不能丢失零部件。要学会根据手机结构资料，利用手机专用拆装工具完成整机的拆装。第四章手机电路的基本组成第四章手机电路的基本组成•由于制造...
