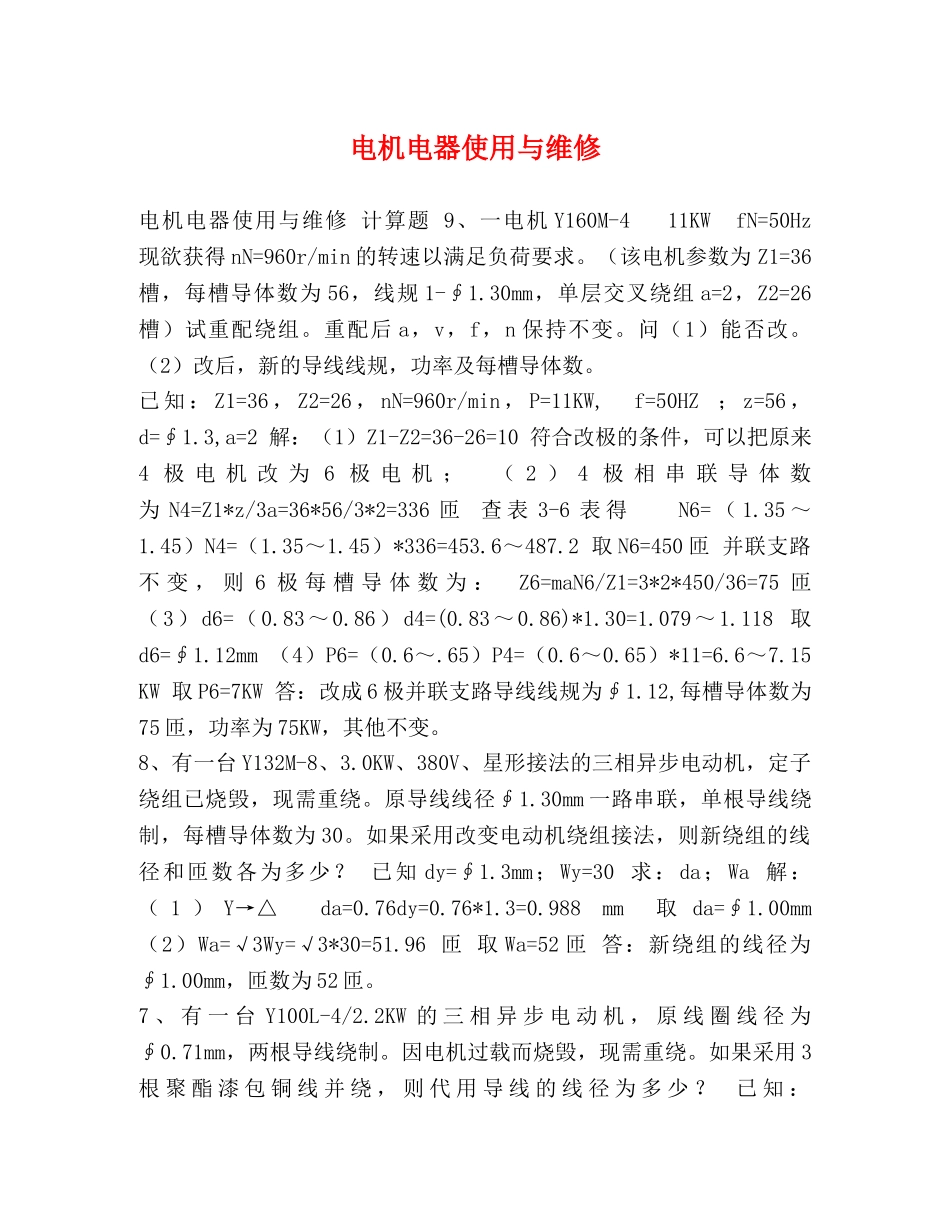

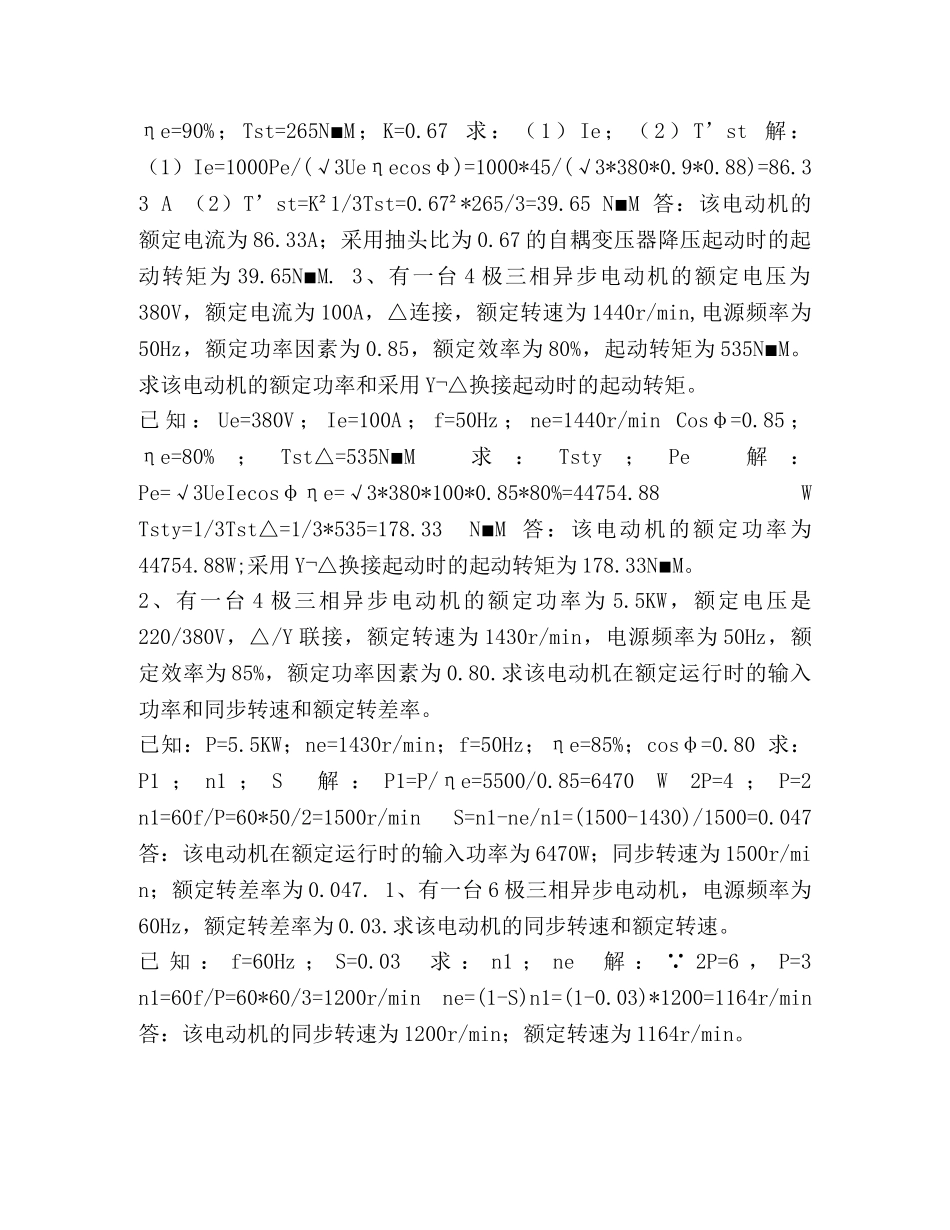

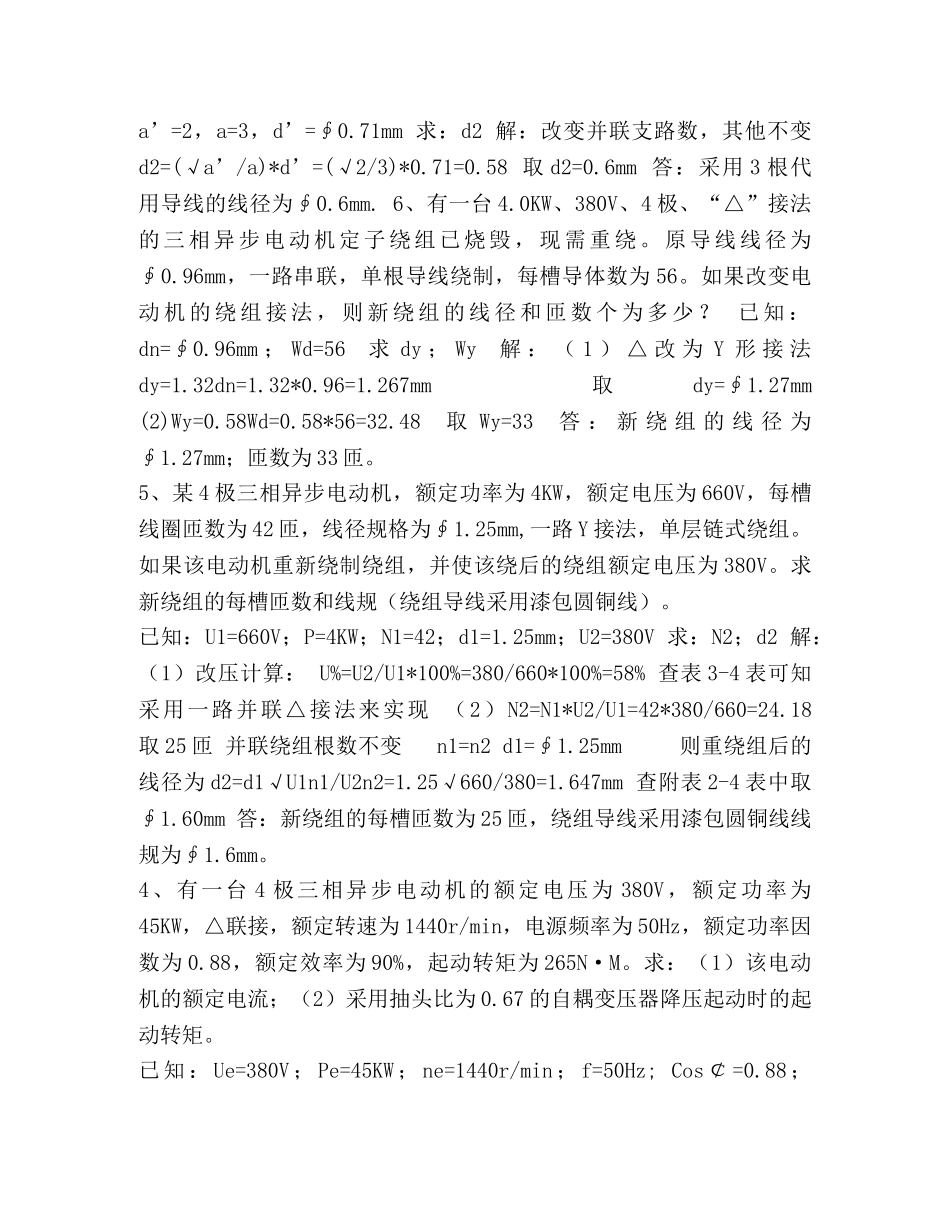

电机电器使用与维修电机电器使用与维修计算题9、一电机Y160M-411KWfN=50Hz现欲获得nN=960r/min的转速以满足负荷要求。（该电机参数为Z1=36槽，每槽导体数为56，线规1-∮1.30mm，单层交叉绕组a=2，Z2=26槽）试重配绕组。重配后a，v，f，n保持不变。问（1）能否改。（2）改后，新的导线线规，功率及每槽导体数。已知：Z1=36，Z2=26，nN=960r/min，P=11KW,f=50HZ；z=56，d=∮1.3,a=2解：（1）Z1-Z2=36-26=10符合改极的条件，可以把原来4极电机改为6极电机；（2）4极相串联导体数为N4=Z1*z/3a=36*56/3*2=336匝查表3-6表得N6=（1.35～1.45）N4=（1.35～1.45）*336=453.6～487.2取N6=450匝并联支路不变，则6极每槽导体数为：Z6=maN6/Z1=3*2*450/36=75匝（3）d6=（0.83～0.86）d4=(0.83～0.86)*1.30=1.079～1.118取d6=∮1.12mm（4）P6=（0.6～.65）P4=（0.6～0.65）*11=6.6～7.15KW取P6=7KW答：改成6极并联支路导线线规为∮1.12,每槽导体数为75匝，功率为75KW，其他不变。8、有一台Y132M-8、3.0KW、380V、星形接法的三相异步电动机，定子绕组已烧毁，现需重绕。原导线线径∮1.30mm一路串联，单根导线绕制，每槽导体数为30。如果采用改变电动机绕组接法，则新绕组的线径和匝数各为多少？已知dy=∮1.3mm；Wy=30求：da；Wa解：（1）Y→△da=0.76dy=0.76*1.3=0.988mm取da=∮1.00mm（2）Wa=√3Wy=√3*30=51.96匝取Wa=52匝答：新绕组的线径为∮1.00mm，匝数为52匝。7、有一台Y100L-4/2.2KW的三相异步电动机，原线圈线径为∮0.71mm，两根导线绕制。因电机过载而烧毁，现需重绕。如果采用3根聚酯漆包铜线并绕，则代用导线的线径为多少？已知：此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。a’=2，a=3，d’=∮0.71mm求：d2解：改变并联支路数，其他不变d2=(√a’/a)*d’=(√2/3)*0.71=0.58取d2=0.6mm答：采用3根代用导线的线径为∮0.6mm.6、有一台4.0KW、380V、4极、“△”接法的三相异步电动机定子绕组已烧毁，现需重绕。原导线线径为∮0.96mm，一路串联，单根导线绕制，每槽导体数为56。如果改变电动机的绕组接法，则新绕组的线径和匝数个为多少？已知：dn=∮0.96mm；Wd=56求dy；Wy解：（1）△改为Y形接法dy=1.32dn=1.32*0.96=1.267mm取dy=∮1.27mm(2)Wy=0.58Wd=0.58*56=32.48取Wy=33答：新绕组的线径为∮1.27mm；匝数为33匝。5、某4极三相异步电动机，额定功率为4KW，额定电压为660V，每槽线圈匝数为42匝，线径规格为∮1.25mm,一路Y接法，单层链式绕组。如果该电动机重新绕制绕组，并使该绕后的绕组额定电压为380V。求新绕组的每槽匝数和线规（绕组导线采用漆包圆铜线）。已知：U1=660V；P=4KW；N1=42；d1=1.25mm；U2=380V求：N2；d2解：（1）改压计算：U%=U2/U1*100%=380/660*100%=58%查表3-4表可知采用一路并联△接法来实现（2）N2=N1*U2/U1=42*380/660=24.18取25匝并联绕组根数不变n1=n2d1=∮1.25mm则重绕组后的线径为d2=d1√U1n1/U2n2=1.25√660/380=1.647mm查附表2-4表中取∮1.60mm答：新绕组的每槽匝数为25匝，绕组导线采用漆包圆铜线线规为∮1.6mm。4、有一台4极三相异步电动机的额定电压为380V，额定功率为45KW，△联接，额定转速为1440r/min，电源频率为50Hz，额定功率因数为0.88，额定效率为90%，起动转矩为265N·M。求：（1）该电动机的额定电流；（2）采用抽头比为0.67的自耦变压器降压起动时的起动转矩。已知：Ue=380V；Pe=45KW；ne=1440r/min；f=50Hz;Cos￠=0.88；此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。ηe=90%；Tst=265NM▪；K=0.67求：（1）Ie；（2）T’st解：（1）Ie=1000Pe/(√3Ueηecosφ)=1000*45/(√3*380*0.9*0.88)=86.33A（2）T’st=K²1/3Tst=0.67²*265/3=39.65NM▪答：该电动机的额定电流为86.33A；采用抽头比为0.67的自耦变压器降压起动时的起动转矩为39.65NM.3▪、有一台4极三相异步电动机的额定电压为380V，额定电流为100A，△连接，额定转速为1440r/min,电源频率为50Hz，额定功率因素为0.85，额定效率为80%，起动转矩为535NM▪。求该电动机的额定功率和采用Y¬△换接起动...
