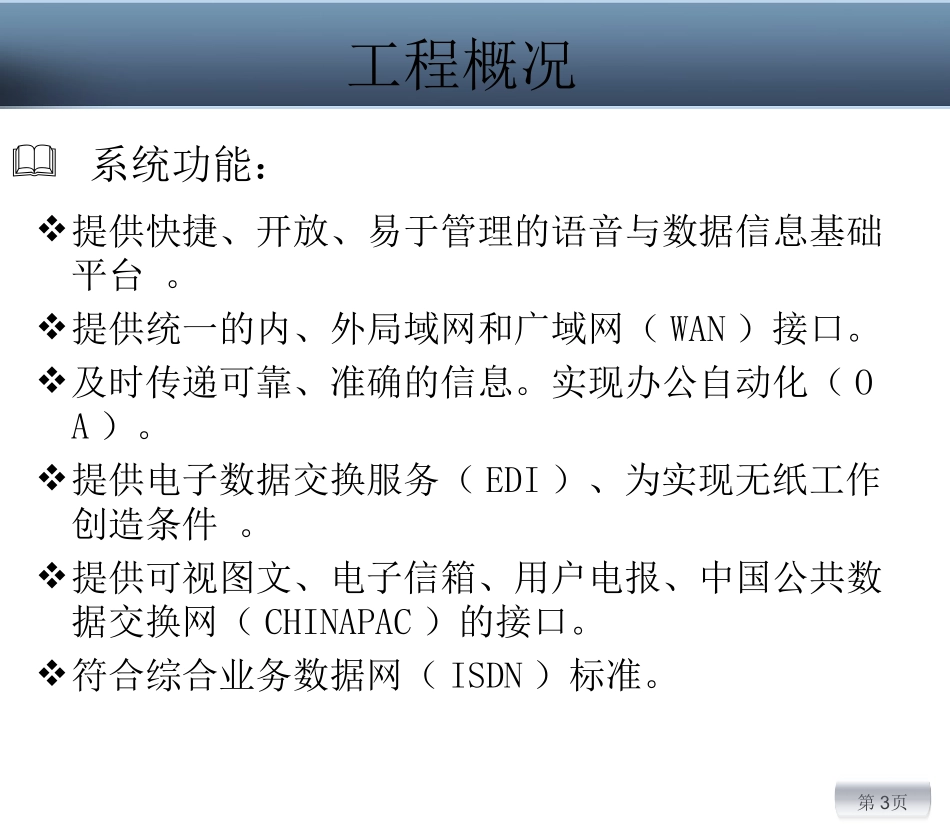

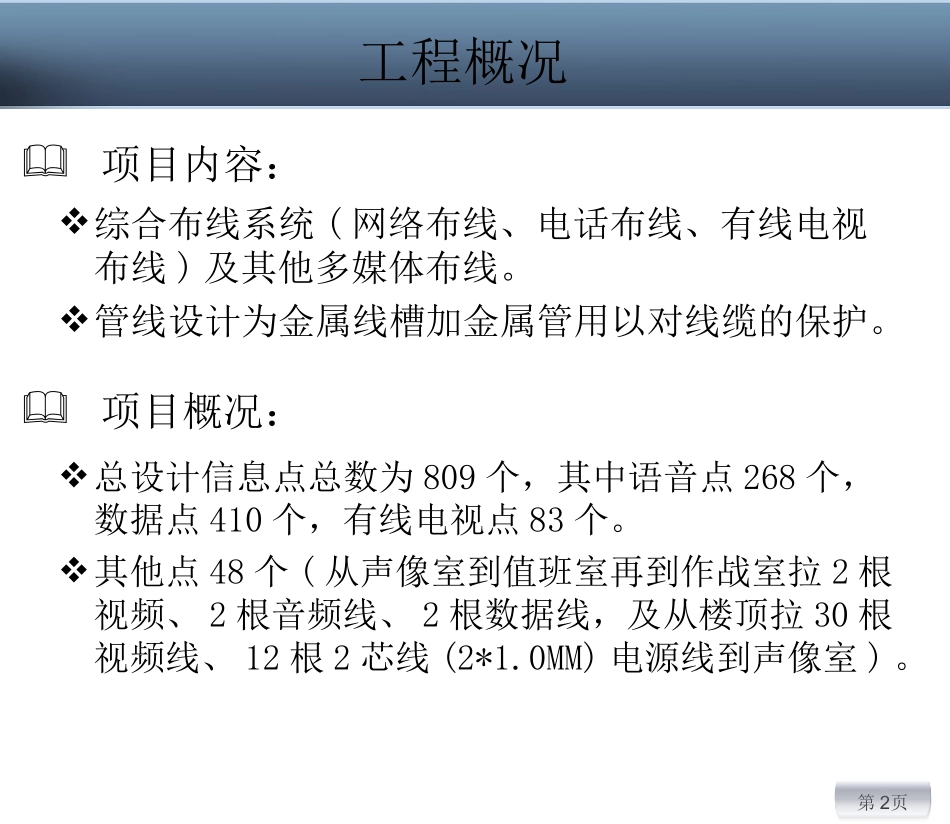

75770部队综合大楼综合布线项目设计方案广州广意通信科技有限公司二零零九年陆月第2页综合布线系统(网络布线、电话布线、有线电视布线)及其他多媒体布线。管线设计为金属线槽加金属管用以对线缆的保护。工程概况项目内容：项目概况：总设计信息点总数为809个，其中语音点268个，数据点410个，有线电视点83个。其他点48个(从声像室到值班室再到作战室拉2根视频、2根音频线、2根数据线，及从楼顶拉30根视频线、12根2芯线(2*1.0MM)电源线到声像室)。第3页提供快捷、开放、易于管理的语音与数据信息基础平台。提供统一的内、外局域网和广域网（WAN）接口。及时传递可靠、准确的信息。实现办公自动化（OA）。提供电子数据交换服务（EDI）、为实现无纸工作创造条件。提供可视图文、电子信箱、用户电报、中国公共数据交换网（CHINAPAC）的接口。符合综合业务数据网（ISDN）标准。工程概况系统功能：第4页本布线系统设计选用康普非屏蔽布线系统,布线产品均为六类。整个布线系统选用星型结构，自插座直接汇至楼层配线间，最后通过主干线缆统一连接至综合楼一楼主配线间（中心机房），便于集中式管理本工程布线数据主干选用2根12芯单模室内光缆，语音主干采用3类300对铜缆。对应在主配线间和楼层配线间中使用康普24口光纤配线架600G2-1U，单模光纤使用单模SC连接器和单模SC耦合器。以上配置支持千兆应用。设备间选用金盾42U（800*800）的标准机柜，方便300对大对数电缆过线。所有设备可放置在标准机柜里，主干系统走弱电井的镀锌线槽。工程概况设计说明：第5页综合布线系统介绍指一幢建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。它将相同或相似的缆线（如对绞线、同轴电缆或光缆）、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体。综合布线系统是一个用于语音.数据.影像和其他信息技术的标准结构化布线系统。包括电话系统、数据通信系统、有线电视系统、广播系统、监控系统等布线系统。综合布线的基本概念第6页综合布线系统介绍传输速率高，六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽。抗干扰性能强，综合近端串扰NEXT是五类标准的八分之一。通信信道质量高，六类的衰减串扰比ACR比五类的ACR多出15.5db的性能余量。信噪比高，传输信号更完整和噪声更小。六类布线系统优势第7页综合布线系统介绍可靠性：系统应具备在规定的条件下和时间内完成系统所规定功能的能力，具备系统长期和稳定工作的能力。实用性：系统应具备完成工程中所要求功能的能力和水准。系统应符合本工程实际需要的国内外有关规范的要求，并且实现容易，操作方便。开放性：系统应遵循开放性原则，应提供符合国际标准的接口使系统具备良好的灵活性、兼容性、扩展性和可移植性。经济性：系统应满足性价比在各类系统和条件下达到最优。可行性和适应性：系统要保证技术上的可行性和经济上的合理性。可扩展性和易维护性：为适应系统变化的要求，必须充分考虑以最简单的方法、最低的投资，实现系统的扩展和维护。综合布线的设计原则第8页综合布线系统介绍综合布线是现代网络的基础，采用综合布线是因为：采用综合布线可以使系统结构清晰，便于管理和维护。采用综合布线,由于选用的材料统一先进，有利于今后的发展需要。采用综合布线技术，系统的灵活性强，可适应各种不同的需求。综合布线系统便于扩充，同时节约费用，提高系统的可靠性。综合布线作为开放系统，有利于各种系统的集成。综合布线的重要性第9页综合布线系统介绍管理子系统垂直干线子系统工作区子系统水平子系统管理子系统设备子系统建筑群子系统综合布线系统示意图本系统包括：工作区子系统水平干线子系统垂直干线子系统管理子系统设备间子系统系统组成第10页综合布线系统设计工作区子系统设计工作区子系统又叫服务区子系统，是指从设备出线到信息插座的整个区域；即一个独立的需要设置终端的区域划分为一个工作区工作区子系统的设备由终端或工作站组成信息座类型：--墙上型--地面型--桌面型等第11页综合布线系统设计...
