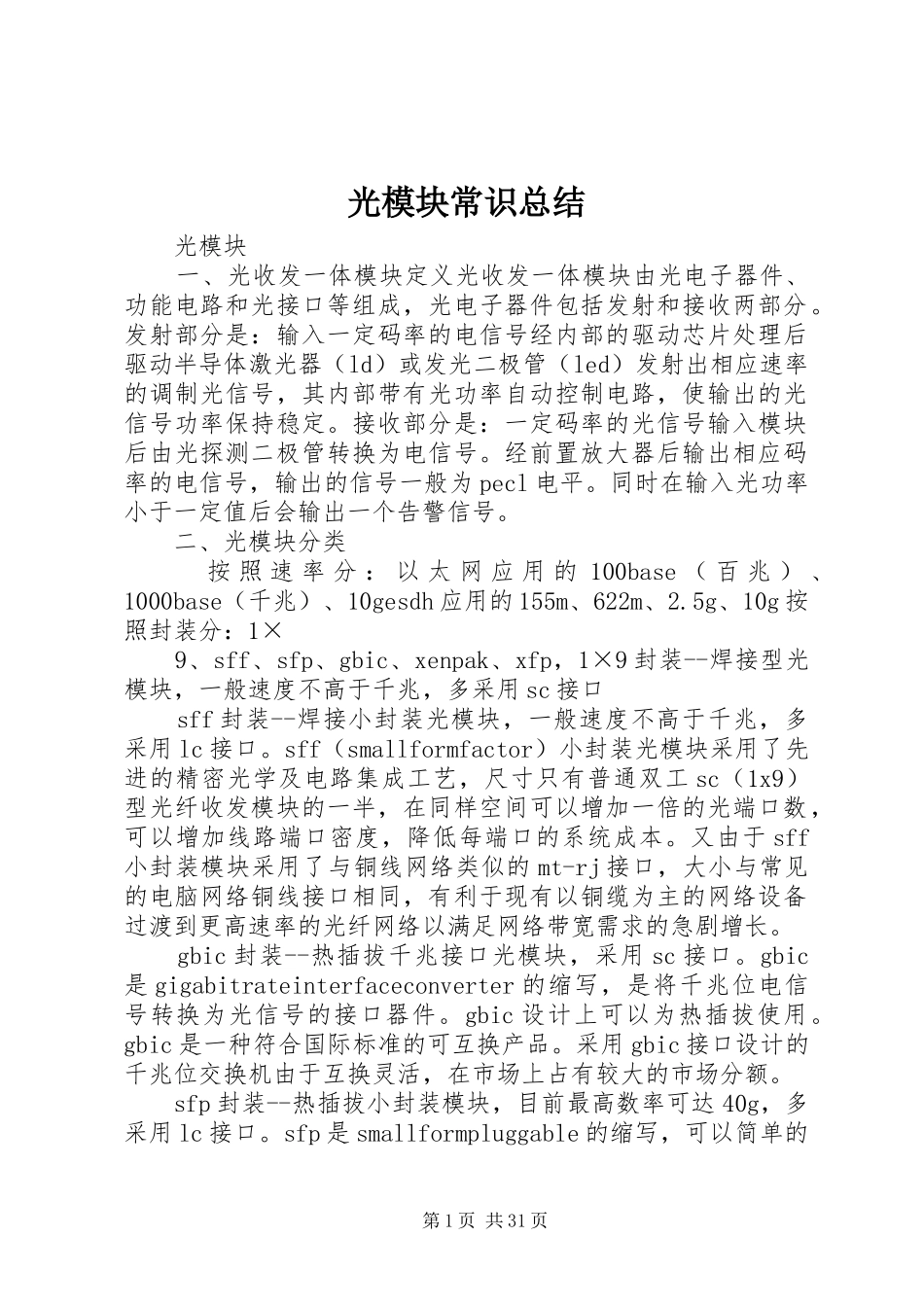

光模块常识总结光模块一、光收发一体模块定义光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（ld）或发光二极管（led）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号，输出的信号一般为pecl电平。同时在输入光功率小于一定值后会输出一个告警信号。二、光模块分类按照速率分：以太网应用的100base（百兆）、1000base（千兆）、10gesdh应用的155m、622m、2.5g、10g按照封装分：1×9、sff、sfp、gbic、xenpak、xfp，1×9封装--焊接型光模块，一般速度不高于千兆，多采用sc接口sff封装--焊接小封装光模块，一般速度不高于千兆，多采用lc接口。sff（smallformfactor）小封装光模块采用了先进的精密光学及电路集成工艺，尺寸只有普通双工sc（1x9）型光纤收发模块的一半，在同样空间可以增加一倍的光端口数，可以增加线路端口密度，降低每端口的系统成本。又由于sff小封装模块采用了与铜线网络类似的mt-rj接口，大小与常见的电脑网络铜线接口相同，有利于现有以铜缆为主的网络设备过渡到更高速率的光纤网络以满足网络带宽需求的急剧增长。gbic封装--热插拔千兆接口光模块，采用sc接口。gbic是gigabitrateinterfaceconverter的缩写，是将千兆位电信号转换为光信号的接口器件。gbic设计上可以为热插拔使用。gbic是一种符合国际标准的可互换产品。采用gbic接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。sfp封装--热插拔小封装模块，目前最高数率可达40g，多采用lc接口。sfp是smallformpluggable的缩写，可以简单的第1页共31页理解为gbic的升级版本。sfp模块体积比gbic模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。sfp模块的其他功能基本和gbic一致。有些交换机厂商称sfp模块为小型化gbic（mini-gbic）xenpak封装--应用在万兆以太网，采用sc接口xfp封装--10g光模块，可用在万兆以太网，sonet等多种系统，多采用lc接口按照激光类型分：led、vcsel、fpld、dfbld按照发射波长分：850nm、1310nm、1550nm等等按照使用方式分：非热插拔（1×9、sff），可热插拔（gbic、sfp、xenpak、xfp）以太网交换机常用的光模块有sfp，gbic，xfp，xenpak。它们的英文全称，中文名不常用，可以简单了解下sfp：smallform-factorpluggabletransceiver，小封装可插拔收发器gbic：gigabitinterfaceconverter，千兆以太网接口转换器xfp：10-gigabitsmallform-factorpluggabletransceiver万兆以太网接口小封装可插拔收发器xenpak：10gigabitethernettransceiverpackage万兆以太网接口收发器集合封装ponponponpon系列系列系列系列------------onuonuonuonu、、、、oltoltoltolt、、、、odnodnodnodn的详解的详解的详解的详解1）onuonuonuonu（opticalnetworkunit）是eponeponeponepon系统中的光网络单元，用户端设备；2）olt（opticallineterminal）是epon中的光线路终端，局端设备；3）odn（opticaldistributionnetwork）是epon中光分配网络4）无源光网络（pon）技术是一种一点到多点的光纤接入技术，它由局侧的olt（光线路终端）、用户侧的onu（光网络单元）以及odn（光分配网络）组成。5）“无源”是指在odn中不含有任何有源电子器件及电子电源，全部由光分路器（splitter）等无源器件组成。第2页共31页6）pon6）pon6）pon6）pon的优势的优势的优势的优势：：：：无源光网络（pon）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是通信通信通信通信行业长期期待的技术。同有源系统比较，pon技术具有节省光缆资源、带宽资源共享，节省机房投资，设备安全性高，建网速度快，综合建网成本低等优点。今年是3g元年，3g的带动效应很明显，光通信受益匪浅。但是这种效应能持续多久呢。赵梓森说，3g是宽带的移动通信，符合通信发展...
