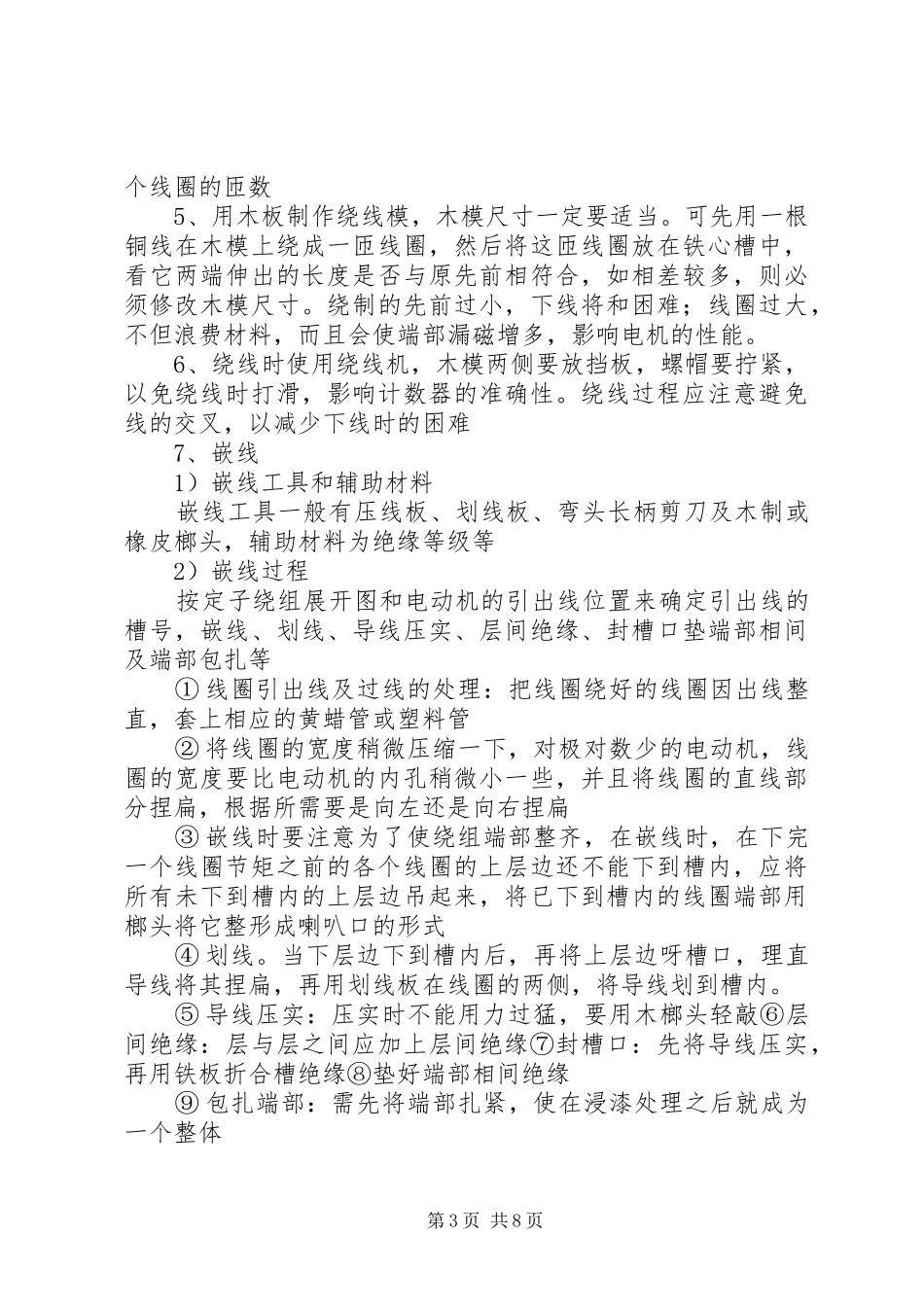

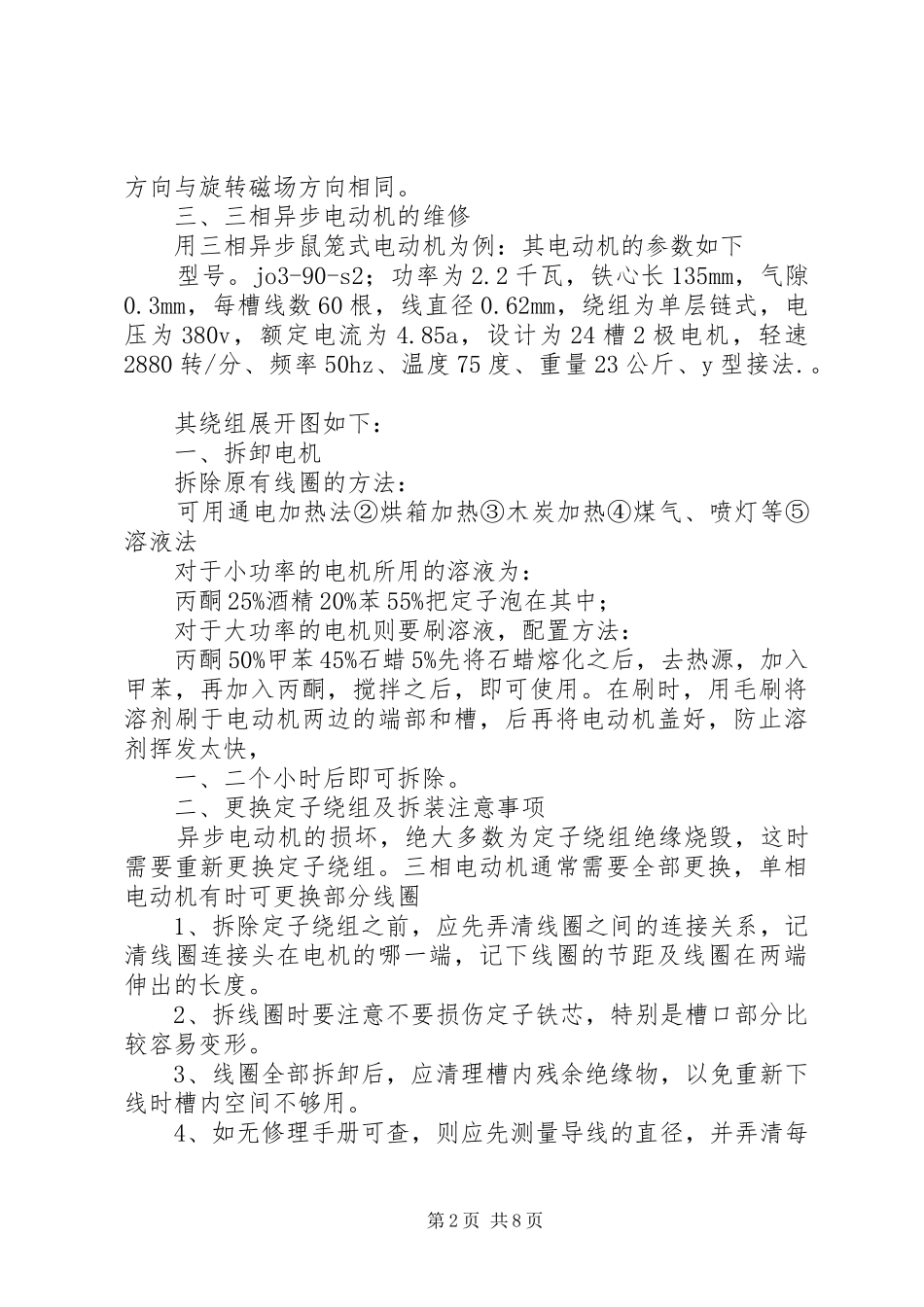

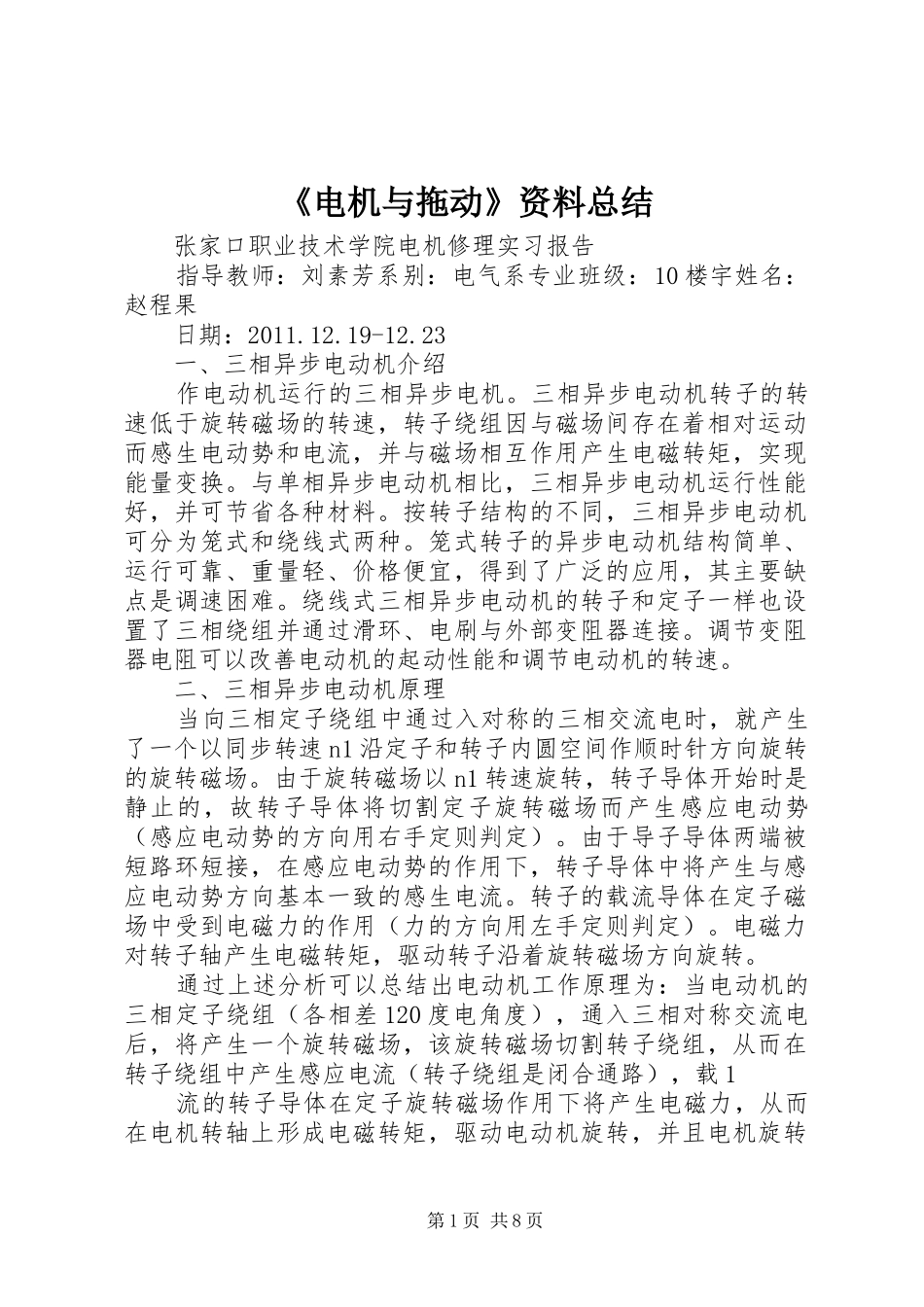

《电机与拖动》资料总结张家口职业技术学院电机修理实习报告指导教师:刘素芳系别:电气系专业班级:10楼宇姓名:赵程果日期:2011.12.19-12.23一、三相异步电动机介绍作电动机运行的三相异步电机。三相异步电动机转子的转速低于旋转磁场的转速,转子绕组因与磁场间存在着相对运动而感生电动势和电流,并与磁场相互作用产生电磁转矩,实现能量变换。与单相异步电动机相比,三相异步电动机运行性能好,并可节省各种材料。按转子结构的不同,三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜,得到了广泛的应用,其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。二、三相异步电动机原理当向三相定子绕组中通过入对称的三相交流电时,就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。由于旋转磁场以n1转速旋转,转子导体开始时是静止的,故转子导体将切割定子旋转磁场而产生感应电动势(感应电动势的方向用右手定则判定)。由于导子导体两端被短路环短接,在感应电动势的作用下,转子导体中将产生与感应电动势方向基本一致的感生电流。转子的载流导体在定子磁场中受到电磁力的作用(力的方向用左手定则判定)。电磁力对转子轴产生电磁转矩,驱动转子沿着旋转磁场方向旋转。通过上述分析可以总结出电动机工作原理为:当电动机的三相定子绕组(各相差120度电角度),通入三相对称交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路),载1流的转子导体在定子旋转磁场作用下将产生电磁力,从而在电机转轴上形成电磁转矩,驱动电动机旋转,并且电机旋转第1页共8页方向与旋转磁场方向相同。三、三相异步电动机的维修用三相异步鼠笼式电动机为例:其电动机的参数如下型号。jo3-90-s2;功率为2.2千瓦,铁心长135mm,气隙0.3mm,每槽线数60根,线直径0.62mm,绕组为单层链式,电压为380v,额定电流为4.85a,设计为24槽2极电机,轻速2880转/分、频率50hz、温度75度、重量23公斤、y型接法.。其绕组展开图如下:一、拆卸电机拆除原有线圈的方法:可用通电加热法②烘箱加热③木炭加热④煤气、喷灯等⑤溶液法对于小功率的电机所用的溶液为:丙酮25%酒精20%苯55%把定子泡在其中;对于大功率的电机则要刷溶液,配置方法:丙酮50%甲苯45%石蜡5%先将石蜡熔化之后,去热源,加入甲苯,再加入丙酮,搅拌之后,即可使用。在刷时,用毛刷将溶剂刷于电动机两边的端部和槽,后再将电动机盖好,防止溶剂挥发太快,一、二个小时后即可拆除。二、更换定子绕组及拆装注意事项异步电动机的损坏,绝大多数为定子绕组绝缘烧毁,这时需要重新更换定子绕组。三相电动机通常需要全部更换,单相电动机有时可更换部分线圈1、拆除定子绕组之前,应先弄清线圈之间的连接关系,记清线圈连接头在电机的哪一端,记下线圈的节距及线圈在两端伸出的长度。2、拆线圈时要注意不要损伤定子铁芯,特别是槽口部分比较容易变形。3、线圈全部拆卸后,应清理槽内残余绝缘物,以免重新下线时槽内空间不够用。4、如无修理手册可查,则应先测量导线的直径,并弄清每第2页共8页个线圈的匝数5、用木板制作绕线模,木模尺寸一定要适当。可先用一根铜线在木模上绕成一匝线圈,然后将这匝线圈放在铁心槽中,看它两端伸出的长度是否与原先前相符合,如相差较多,则必须修改木模尺寸。绕制的先前过小,下线将和困难;线圈过大,不但浪费材料,而且会使端部漏磁增多,影响电机的性能。6、绕线时使用绕线机,木模两侧要放挡板,螺帽要拧紧,以免绕线时打滑,影响计数器的准确性。绕线过程应注意避免线的交叉,以减少下线时的困难7、嵌线1)嵌线工具和辅助材料嵌线工具一般有压线板、划线板、弯头长柄剪刀及木制或橡皮榔头,辅助材料为绝缘等级等2)嵌线过程按定子绕组展开图和电动机的引出线位置来确定引出线的槽号,嵌线、划线、导线压实、层间绝缘、封槽口垫端部相间及端部包扎等①...
