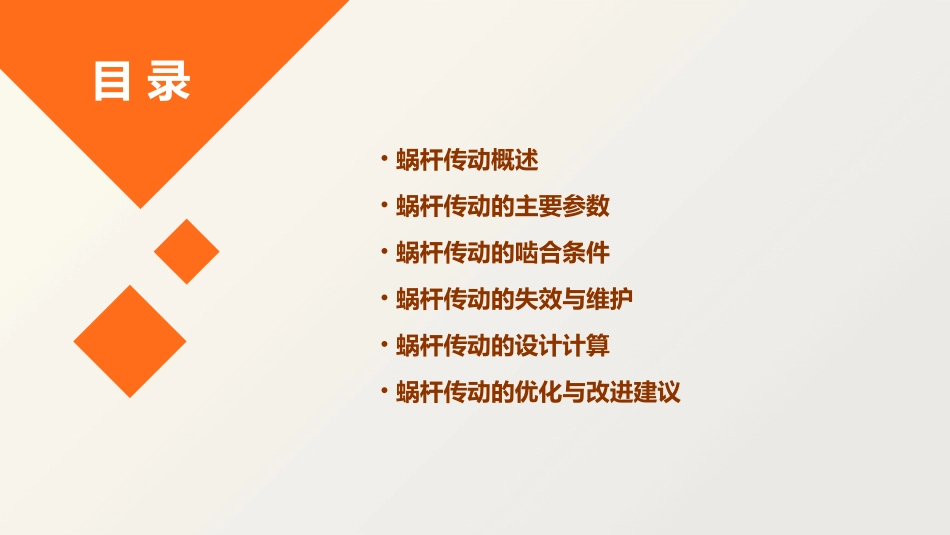

蜗杆传动的主要参数和啮合条件课件目录•蜗杆传动概述•蜗杆传动的主要参数•蜗杆传动的啮合条件•蜗杆传动的失效与维护•蜗杆传动的设计计算•蜗杆传动的优化与改进建议01蜗杆传动概述蜗杆传动是一种通过蜗杆与蜗轮之间的啮合来传递动力的机械传动方式。定义具有传动比大、传动效率高、传动平稳、噪音小等优点,但同时也有承载能力较小、制造和安装精度要求高等缺点。特点蜗杆传动的定义与特点010203工业领域广泛应用于各种机床、减速器、冶金设备、矿山机械等工业领域。汽车领域蜗杆传动在汽车变速器和分动器中得到广泛应用。其他领域蜗杆传动还应用于船舶、航空、医疗器械等其他领域。蜗杆传动的应用场景历史蜗杆传动起源于古代,随着工业革命的发展,蜗杆传动技术得到不断改进和完善。发展现代蜗杆传动技术正朝着高精度、高效率、小型化、轻量化方向发展,同时也在不断探索新的材料和加工方法,以进一步提高蜗杆传动的性能和可靠性。蜗杆传动的历史与发展02蜗杆传动的主要参数模数是蜗杆的基本参数之一,它决定了蜗杆的尺寸和传动能力。蜗杆的模数蜗杆的头数是影响蜗杆传动效率和自锁性能的重要参数。蜗杆的头数蜗杆的基本参数齿数是蜗轮的基本参数之一,它决定了蜗轮的尺寸和传动能力。蜗轮的材料对其性能和使用寿命有重要影响,常用的蜗轮材料有铸铁、青铜等。蜗轮的基本参数蜗轮的材料蜗轮的齿数中心距中心距是蜗杆和蜗轮轴线间的距离,是影响蜗杆传动性能的重要参数。传动比传动比是蜗杆传动中蜗杆转速与蜗轮转速的比值,是设计蜗杆传动的重要参数。蜗杆传动的几何尺寸参数蜗杆传动的物理参数承载能力承载能力是蜗杆传动中能够传递的最大扭矩,是衡量蜗杆传动性能的重要参数。工作效率工作效率是蜗杆传动中实际传递的扭矩与理论扭矩的比值,是评价蜗杆传动效率的重要指标。03蜗杆传动的啮合条件蜗杆与蜗轮的正确啮合条件正确啮合条件中心距模数压力角旋向为保证蜗杆与蜗轮能够正确啮合传动,必须满足以下条件蜗杆与蜗轮的中心距必须等于常数,即$a=m(z_2+frac{2}{3}x)$。蜗杆与蜗轮的模数必须相等,即$m_1=m_2$。蜗杆与蜗轮的压力角必须相等,即$alpha_1=alpha_2$。蜗杆与蜗轮的旋向必须相同。ABDC选择合适的中心距根据蜗杆与蜗轮的模数和传动比,计算出正确的中心距,以确保蜗杆与蜗轮能够正确啮合。保证模数相等在设计和制造蜗杆和蜗轮时,要确保它们的模数相等,以避免传动过程中出现卡滞或振动现象。控制压力角在加工蜗杆和蜗轮时,要严格控制它们的压力角,以确保它们能够正确啮合。检查旋向在装配前,要检查蜗杆和蜗轮的旋向是否相同,以确保它们能够正确啮合传动。保证蜗杆与蜗轮正确啮合的措施在蜗杆传动中,由于存在齿面间的相对滑动,会产生一定的滑动速度。滑动速度的大小直接影响传动的效率和平稳性。滑动速度蜗杆传动的效率取决于多个因素,如齿面材料、润滑条件、滑动速度等。在理想情况下,单头蜗杆传动的效率约为0.7-0.8,双头蜗杆传动的效率约为0.5-0.6。提高传动效率的关键是减小齿面间的滑动速度和摩擦阻力。传动效率蜗杆传动中的滑动速度与传动效率04蜗杆传动的失效与维护操作维护不当操作过程中未定期检查润滑系统,或未及时更换磨损严重的蜗轮副。装配问题蜗杆和蜗轮的装配精度不高,导致齿面接触不良,加速磨损。材质问题蜗杆和蜗轮的材质选择不当,耐磨性差,易发生磨损。失效形式蜗杆传动失效通常表现为蜗杆和蜗轮的齿面磨损、胶合、点蚀和断齿等。润滑不良润滑油不清洁或油量不足,导致齿面磨损或胶合。蜗杆传动的失效形式与原因分析合理选择润滑油提高材质质量提高装配精度定期检查与维护提高蜗杆传动寿命的措施01020304根据蜗杆传动的工况和使用要求,选择合适的润滑油,并保持油量充足。选用耐磨性好、热稳定性高的材料,如合金钢、铜合金等。确保蜗杆和蜗轮的装配精度,保证齿面接触良好,减少磨损。定期检查蜗杆传动的工作状态,及时发现并处理异常情况,如更换磨损严重的蜗轮副。根据使用情况定期更换润滑油,保持润滑系统清洁。定期检查蜗杆和蜗轮的齿面磨损情况,如发现磨损严重应及时更换。定期清洗蜗杆传动装置,清除积尘和杂物,防止...
