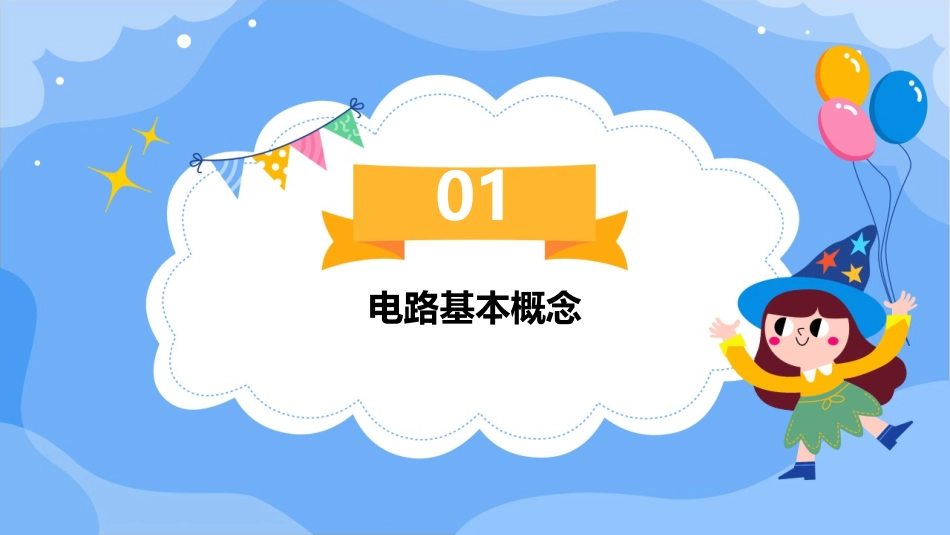

电路基础知识(详解版)课件目录•电路基本概念•电路分析方法•电路暂态分析•正弦交流电路分析•三相交流电路分析•电路中的电磁场01电路基本概念总结词电路是由电源、负载、开关和导线等组成的闭合回路，是电流流通的路径。详细描述电路是电流流通的路径，由电源、负载、开关和导线等组成。电源提供电能，负载消耗电能，开关控制电路的通断，导线则负责电能的传输。这些组成部分共同作用，使电流能够按照一定的方向和路径流动。定义与组成总结词电路元件是构成电路的基本单元，包括电阻、电容、电感等。详细描述电路元件是构成电路的基本单元，它们各自具有不同的特性和作用。电阻元件用于消耗电能并产生电压降，电容元件用于储存电能，电感元件则用于产生感应电动势。这些元件在电路中各自发挥不同的作用，共同实现电路的功能。电路元件VS电路模型是一种抽象的数学模型，用于描述电路中各元件之间的关系和行为。详细描述电路模型是一种抽象的数学模型，通过电路元件的参数和连接方式，描述电路中各元件之间的关系和行为。在电路模型中，各元件之间的关系可以用电阻、电容、电感等基本元件来表示，通过求解这些元件的数学方程，可以得出电路的性能参数和行为特性。总结词电路模型02电路分析方法0102欧姆定律欧姆定律指出，在纯电阻电路中，电压与电流成正比，电阻保持恒定。数学表达式为：V=IR，其中V是电压，I是电流，R是电阻。欧姆定律是电路分析中最基本的定律之一，它描述了电路中电压、电流和电阻之间的关系。基尔霍夫定律是电路分析中的重要定律，它包括电流定律和电压定律，用于解决电路中的电流和电压问题。基尔霍夫电流定律指出，在任意封闭电路中，流入节点的电流之和等于流出节点的电流之和；基尔霍夫电压定律指出，在任意闭合回路中，各段电压的代数和为零。基尔霍夫定律叠加定理叠加定理是线性电路分析中的重要定理，它描述了多个电源共同作用下电路中各支路电流和电压的分配关系。叠加定理指出，在多个电源共同作用的线性电路中，任一支路电流或电压等于各个电源单独作用于该支路时产生的电流或电压的代数和。戴维南定理是电路分析中的重要定理之一，它用于求解复杂电路中的某一支路电流或电压。戴维南定理指出，任何一个线性有源二端网络可以用一个等效电源来代替，其中等效电源的电动势等于有源二端网络的开路电压，内阻等于有源二端网络中所有电源为零时的等效电阻。戴维南定理03电路暂态分析电路从一个稳定状态过渡到另一个稳定状态的过程，其持续时间相对短暂。瞬态过程电路达到稳定状态后，各量不再随时间变化，即达到稳定平衡。稳态过程瞬态过程与稳态过程一阶电路的响应一阶电路由一个动态元件（如电容或电感）和一个电阻组成的简单电路。响应形式一阶电路的响应通常包括零输入响应和零状态响应，其中零输入响应是指电路中无激励信号时的响应，而零状态响应则是指电路中无储能元件时的响应。由两个动态元件（通常是电容和电感）组成的电路。二阶电路二阶电路的响应通常包括自由振荡和强迫振荡两种形式。自由振荡是指电路在没有外部激励的情况下自行产生的振荡，而强迫振荡则是由外部激励引起的振荡。响应形式二阶电路的响应04正弦交流电路分析正弦交流电的基本概念正弦交流电正弦交流电是一种随时间按正弦规律变化的电压或电流信号。周期、频率和角频率正弦交流电的周期表示信号重复一次所需的时间，频率表示单位时间内信号的重复次数，角频率表示单位时间内信号相位的变化量。有效值和峰值有效值是描述正弦交流电热效应的量，峰值是正弦交流电的最大值。通过引入复数相量来描述正弦交流电，简化计算过程。相量法阻抗和导纳是描述正弦交流电路中元件对电流或电压的阻碍作用的物理量。阻抗和导纳正弦交流电路中的功率计算需要考虑电压和电流的有效值，功率传输方向与电压和电流相位关系有关。功率和功率传输正弦交流电路的分析方法无功功率和有功功率无功功率用于维持电路中的磁场和电场，有功功率用于消耗电能并转换为其他形式的能量。功率传输在正弦交流电路中，功率从电源传输到负载，并沿线路传输。功率因数功率因数是衡量电路中电压与电流相位差对功率...
