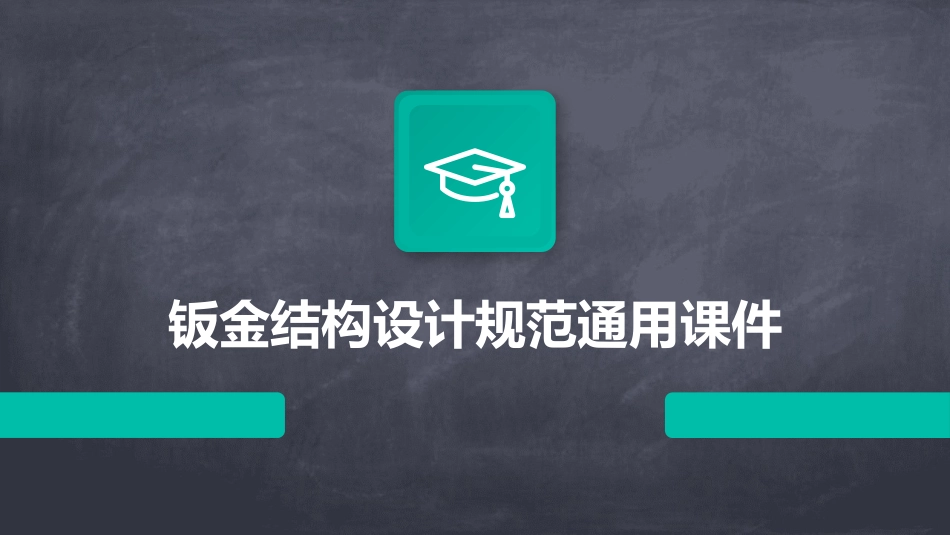

钣金结构设计规范通用课件VIP免费

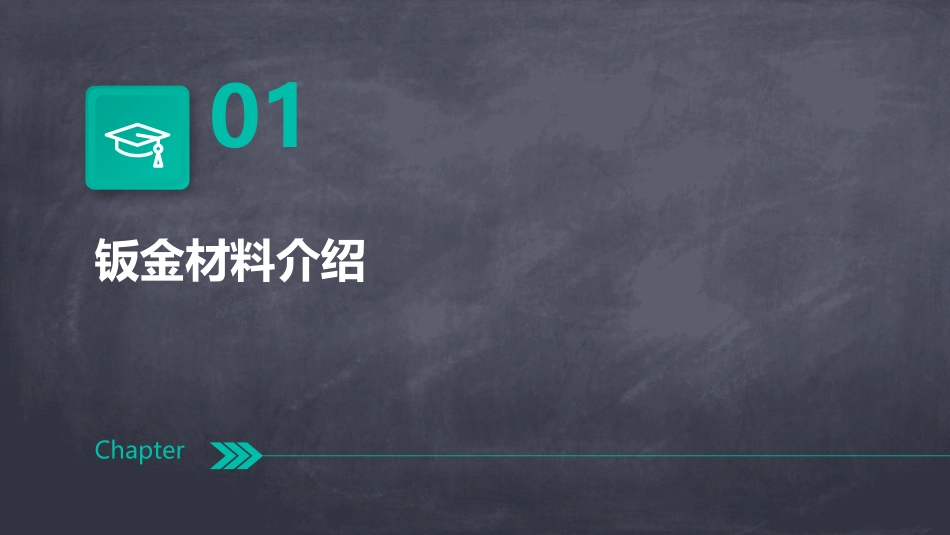

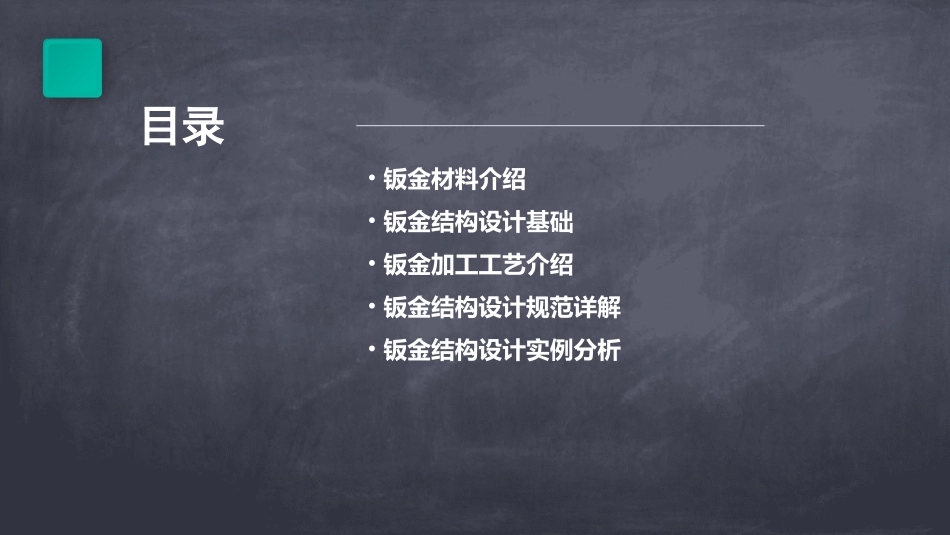

钣金结构设计规范通用课件目录•钣金材料介绍•钣金结构设计基础•钣金加工工艺介绍•钣金结构设计规范详解•钣金结构设计实例分析01钣金材料介绍Chapter01020304通过冷轧工艺制成的钢板，具有良好的机械性能和加工性能。冷轧板通过热轧工艺制成的钢板，具有较高的强度和耐磨性。热轧板具有优良的耐腐蚀性能和加工性能，常用于需要防锈的部件。不锈钢板质量轻、导电性好，广泛用于电气和航空领域。铝合金板钣金材料的种类如铝合金、铜等钣金材料具有良好的导电性能，适用于电气领域。钣金材料可以通过冲压、折弯、切割等工艺进行加工，形成各种形状的部件。钣金材料具有较高的强度和刚性，能够承受较大的压力和弯曲力。部分钣金材料如不锈钢、镀锌钢板等具有较好的耐腐蚀性能。可塑性强度与刚性耐腐蚀性导电性钣金材料的特性01020304根据使用环境选择根据部件的使用环境，如温度、湿度、腐蚀性等因素选择合适的材料。经济性原则在满足性能要求的前提下，优先选择价格较低的材料，降低成本。根据加工需求选择根据部件的加工需求，如冲压、折弯、切割等工艺要求选择适合的材料。可持续性原则优先选择可回收、可再利用的材料，减少对环境的负担。钣金材料的选用原则02钣金结构设计基础Chapter功能性原则确保钣金结构能够满足其预定的功能需求，如支撑、连接、防护等。工艺性原则考虑到钣金结构的可加工性、可装配性以及可维修性，确保加工工艺的可行性。经济性原则在满足功能和工艺要求的前提下，尽可能降低制造成本。可靠性原则确保钣金结构在使用过程中能够保持稳定，不会出现疲劳、断裂等问题。钣金结构设计的原则明确钣金结构的设计需求，包括功能、尺寸、重量等要求。对方案进行细化，包括材料选择、工艺要求、尺寸精度等。对设计进行评审，根据评审结果进行必要的修改。根据需求分析，设计出满足要求的钣金结构方案。在详细设计的基础上，对结构进行优化，提高性能、降低成本。需求分析方案设计详细设计优化设计评审与修改钣金结构设计的流程依靠设计师的手工计算和绘图进行设计。手工设计使用CAD软件进行设计，提高设计效率和精度。计算机辅助设计（CAD）通过有限元分析方法对结构进行受力分析、振动分析等，优化结构设计。有限元分析（FEA）钣金结构设计的方法03钣金加工工艺介绍Chapter折弯通过弯曲工具将金属板材弯曲成所需的形状。剪切通过切割工具将金属板材剪切成所需形状和尺寸。冲压通过冲压机将金属板材冲压成所需的形状和尺寸。表面处理对金属板材表面进行处理，以提高其美观度和耐久性。焊接将金属板材通过焊接技术连接在一起，形成所需的结构。钣金加工的主要工艺根据产品特点和要求，选择最合适的加工工艺，以达到最佳的加工效果。根据产品需求选择合适的工艺在满足产品需求的前提下，应尽可能选择成本较低、效率较高的加工工艺。考虑成本和效率不同材料属性和厚度的金属板材需要采用不同的加工工艺。考虑材料属性和厚度在选择加工工艺时，应确保操作安全，同时保证产品质量和精度。考虑安全和质量钣金加工工艺的选用原则航空航天领域钣金加工工艺广泛应用于航空航天领域，如飞机机身、机翼、尾翼等部件的制造。汽车制造领域钣金加工工艺在汽车制造领域应用广泛，如车门、车顶、发动机罩等部件的制造。家用电器领域钣金加工工艺在家用电器领域应用广泛，如冰箱、洗衣机、空调等产品的外壳和内部结构件的制造。钣金加工工艺的应用实例04钣金结构设计规范详解Chapter根据使用环境和功能要求，选择合适的钣金材料，如不锈钢、铝合金等。材料选择确保设计符合钣金加工工艺，避免出现难以实现的结构。工艺可行性保证钣金结构在使用过程中能承受相应的载荷，保持足够的强度和刚度。强度与刚度考虑表面处理方式，如喷涂、电镀等，以提高防腐性能和外观效果。防腐与美观钣金结构设计的规范要求针对不同需求的机箱，遵循规范要求进行合理的布局和结构设计。机箱设计家具设计设备外壳在家具设计中，利用钣金结构的特点，实现简约、美观且实用的设计。为设备提供防护和支撑，同时考虑散热、电磁屏蔽等因素。030201钣金结构设计规范的应用实例结构强度不足根据实际需求，调整...
