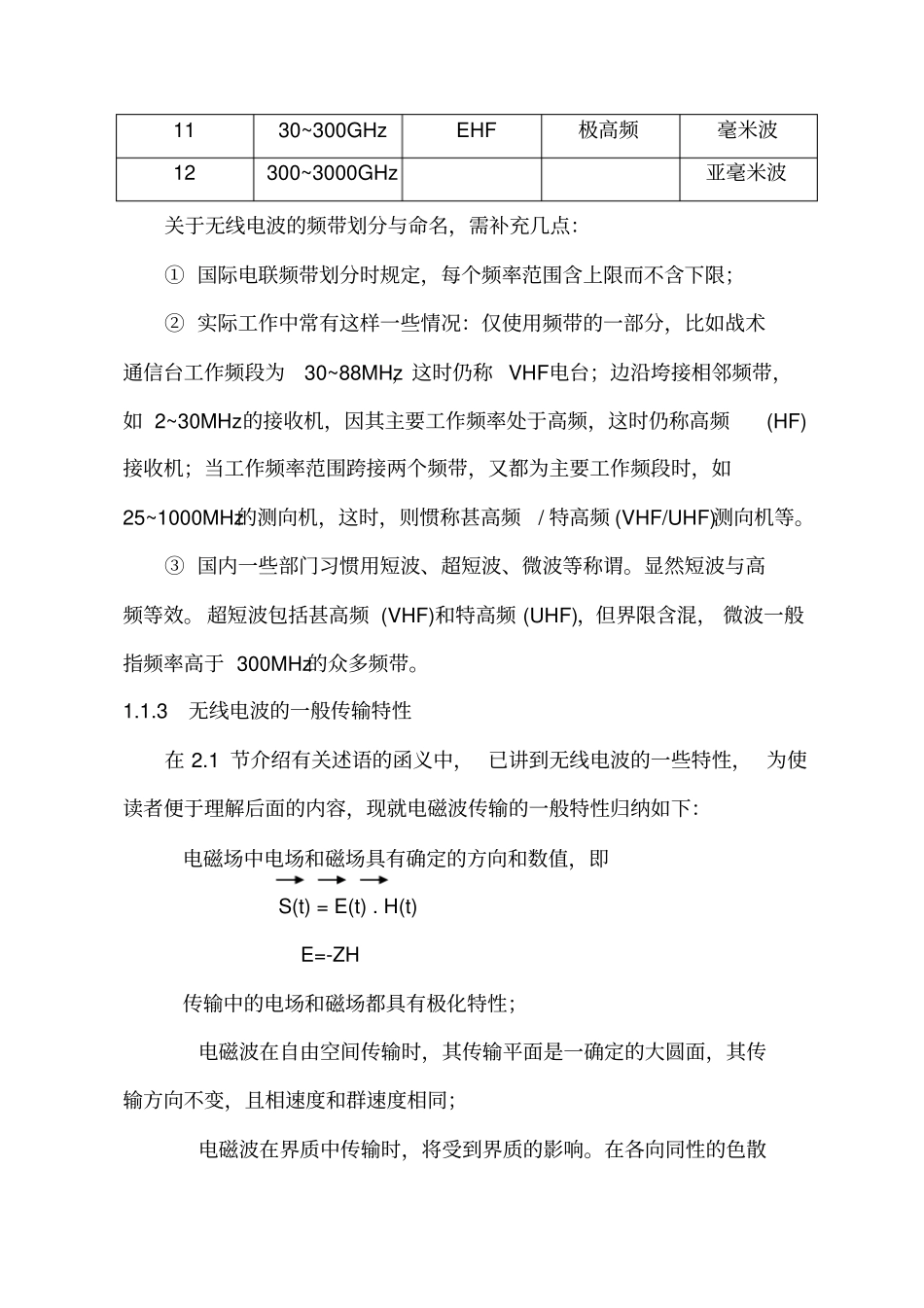

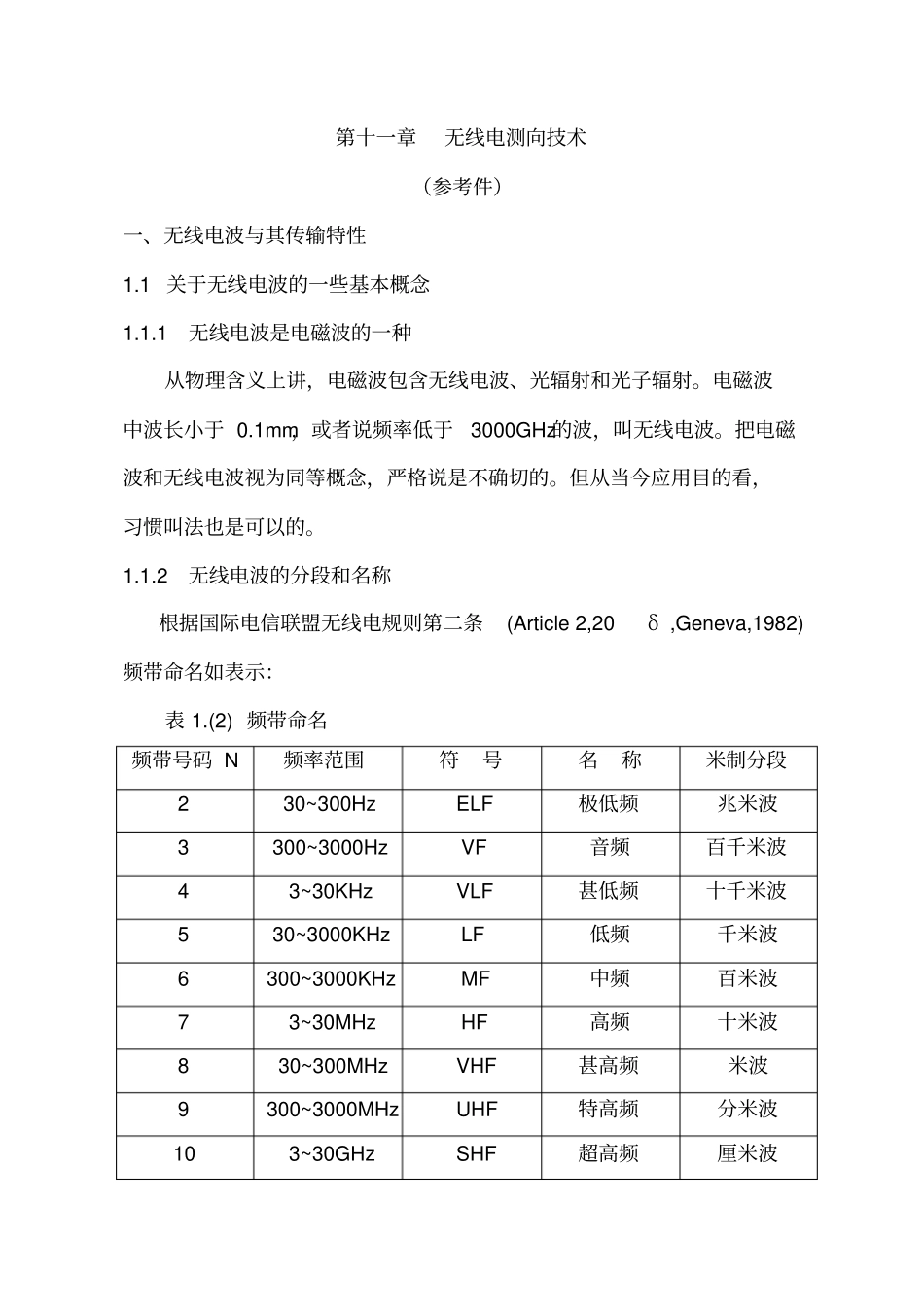

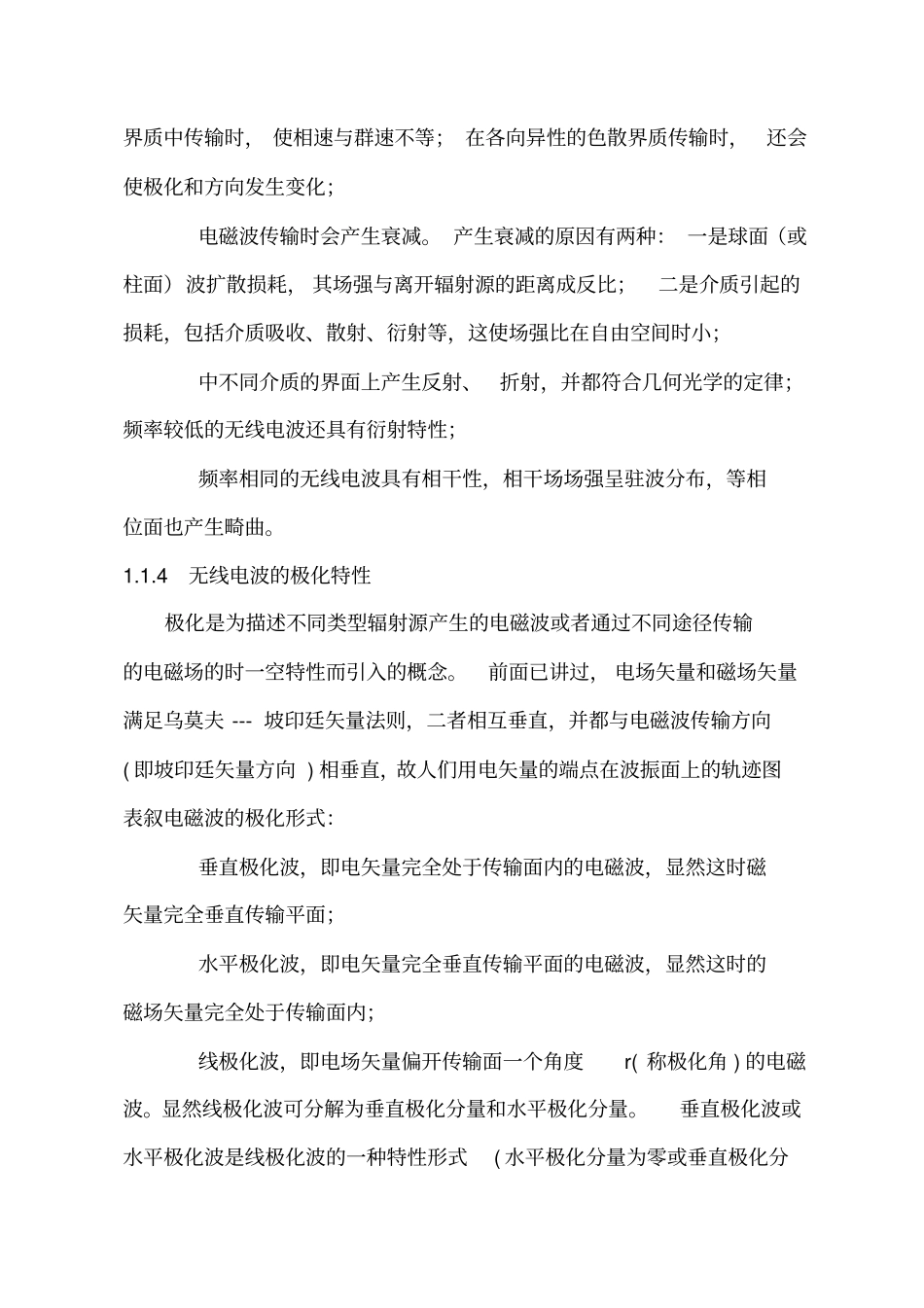

第十一章无线电测向技术（参考件）一、无线电波与其传输特性1.1关于无线电波的一些基本概念1.1.1无线电波是电磁波的一种从物理含义上讲，电磁波包含无线电波、光辐射和光子辐射。电磁波中波长小于0.1mm，或者说频率低于3000GHz的波，叫无线电波。把电磁波和无线电波视为同等概念，严格说是不确切的。但从当今应用目的看，习惯叫法也是可以的。1.1.2无线电波的分段和名称根据国际电信联盟无线电规则第二条(Article2,20δ,Geneva,1982)频带命名如表示：表1.(2)频带命名频带号码N频率范围符号名称米制分段230~300HzELF极低频兆米波3300~3000HzVF音频百千米波43~30KHzVLF甚低频十千米波530~3000KHzLF低频千米波6300~3000KHzMF中频百米波73~30MHzHF高频十米波830~300MHzVHF甚高频米波9300~3000MHzUHF特高频分米波103~30GHzSHF超高频厘米波1130~300GHzEHF极高频毫米波12300~3000GHz亚毫米波关于无线电波的频带划分与命名，需补充几点：①国际电联频带划分时规定，每个频率范围含上限而不含下限；②实际工作中常有这样一些情况：仅使用频带的一部分，比如战术通信台工作频段为30~88MHz，这时仍称VHF电台；边沿垮接相邻频带，如2~30MHz的接收机，因其主要工作频率处于高频，这时仍称高频(HF)接收机；当工作频率范围跨接两个频带，又都为主要工作频段时，如25~1000MHz的测向机，这时，则惯称甚高频/特高频(VHF/UHF)测向机等。③国内一些部门习惯用短波、超短波、微波等称谓。显然短波与高频等效。超短波包括甚高频(VHF)和特高频(UHF)，但界限含混，微波一般指频率高于300MHz的众多频带。1.1.3无线电波的一般传输特性在2.1节介绍有关述语的函义中，已讲到无线电波的一些特性，为使读者便于理解后面的内容，现就电磁波传输的一般特性归纳如下：电磁场中电场和磁场具有确定的方向和数值，即S(t)=E(t).H(t)E=-ZH传输中的电场和磁场都具有极化特性；电磁波在自由空间传输时，其传输平面是一确定的大圆面，其传输方向不变，且相速度和群速度相同；电磁波在界质中传输时，将受到界质的影响。在各向同性的色散界质中传输时，使相速与群速不等；在各向异性的色散界质传输时，还会使极化和方向发生变化；电磁波传输时会产生衰减。产生衰减的原因有两种：一是球面（或柱面）波扩散损耗，其场强与离开辐射源的距离成反比；二是介质引起的损耗，包括介质吸收、散射、衍射等，这使场强比在自由空间时小；中不同介质的界面上产生反射、折射，并都符合几何光学的定律；频率较低的无线电波还具有衍射特性；频率相同的无线电波具有相干性，相干场场强呈驻波分布，等相位面也产生畸曲。1.1.4无线电波的极化特性极化是为描述不同类型辐射源产生的电磁波或者通过不同途径传输的电磁场的时一空特性而引入的概念。前面已讲过，电场矢量和磁场矢量满足乌莫夫---坡印廷矢量法则，二者相互垂直，并都与电磁波传输方向(即坡印廷矢量方向)相垂直，故人们用电矢量的端点在波振面上的轨迹图表叙电磁波的极化形式：垂直极化波，即电矢量完全处于传输面内的电磁波，显然这时磁矢量完全垂直传输平面；水平极化波，即电矢量完全垂直传输平面的电磁波，显然这时的磁场矢量完全处于传输面内；线极化波，即电场矢量偏开传输面一个角度r(称极化角)的电磁波。显然线极化波可分解为垂直极化分量和水平极化分量。垂直极化波或水平极化波是线极化波的一种特性形式(水平极化分量为零或垂直极化分量为零)；圆极化波，即垂直极化分量和水平极化分量幅度相等，而相位差为900的电磁波。这时电矢量端点在波振面内的轨迹为圆。顺着电磁波传输的方向看去，如电场矢量是反时针的旋转，又称左旋圆极化；着顺时针旋转，则称右旋圆极化；椭圆极化，即电场矢量端点在波振面上投影轨迹为椭圆的电磁波。有三种情况产生椭圆极化：垂直极化分量和水平极化分量幅度相等，但相位差是0.π/2和π以外的值；两极化分量相位差为π/2，但幅度不相等；两极化分量幅度不相等，相位差为0和π以外的值。椭圆极化波也同圆极化波一样区分为左旋和右旋。显然，椭圆极化是电磁波极化概念的最通用的表叙形式，其它极化形式可作为椭圆极化的特殊情况，如线极化是两分量相位...
