服装销售管理系统的后台数据库设计VIP免费

服装销售管理系统的后台数据库设计_第1页
1/13
服装销售管理系统的后台数据库设计_第2页
2/13
服装销售管理系统的后台数据库设计_第3页
3/13

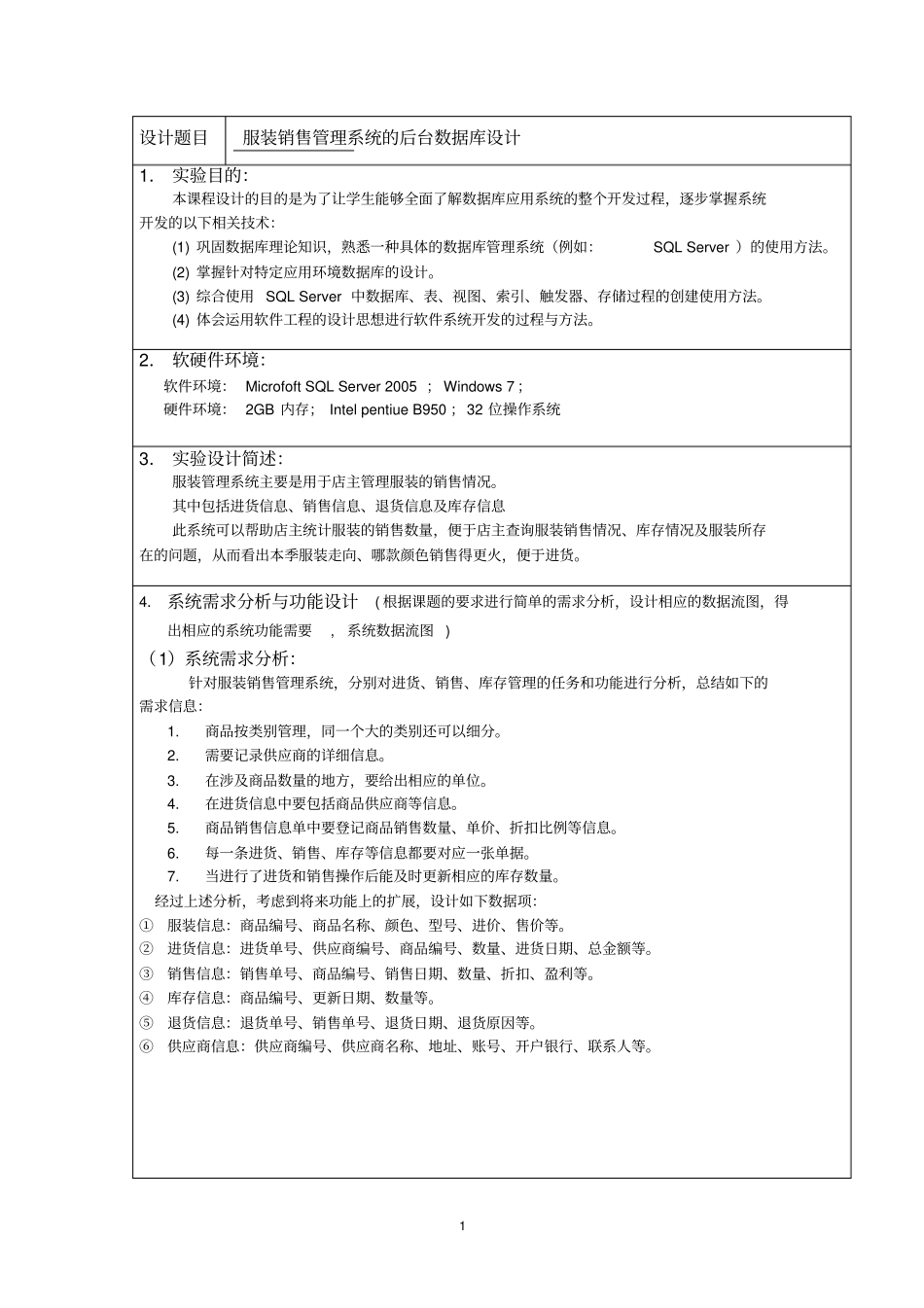

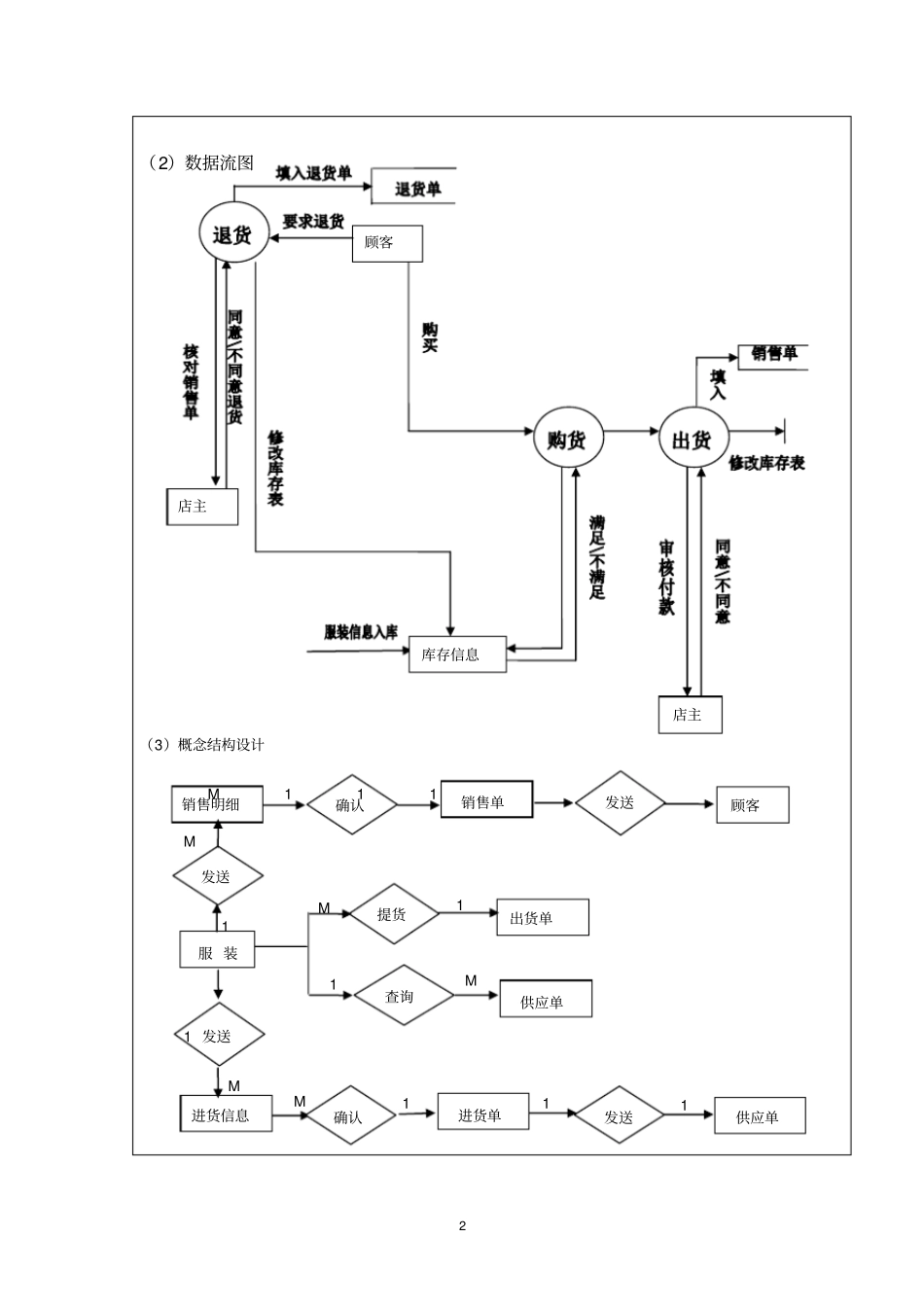

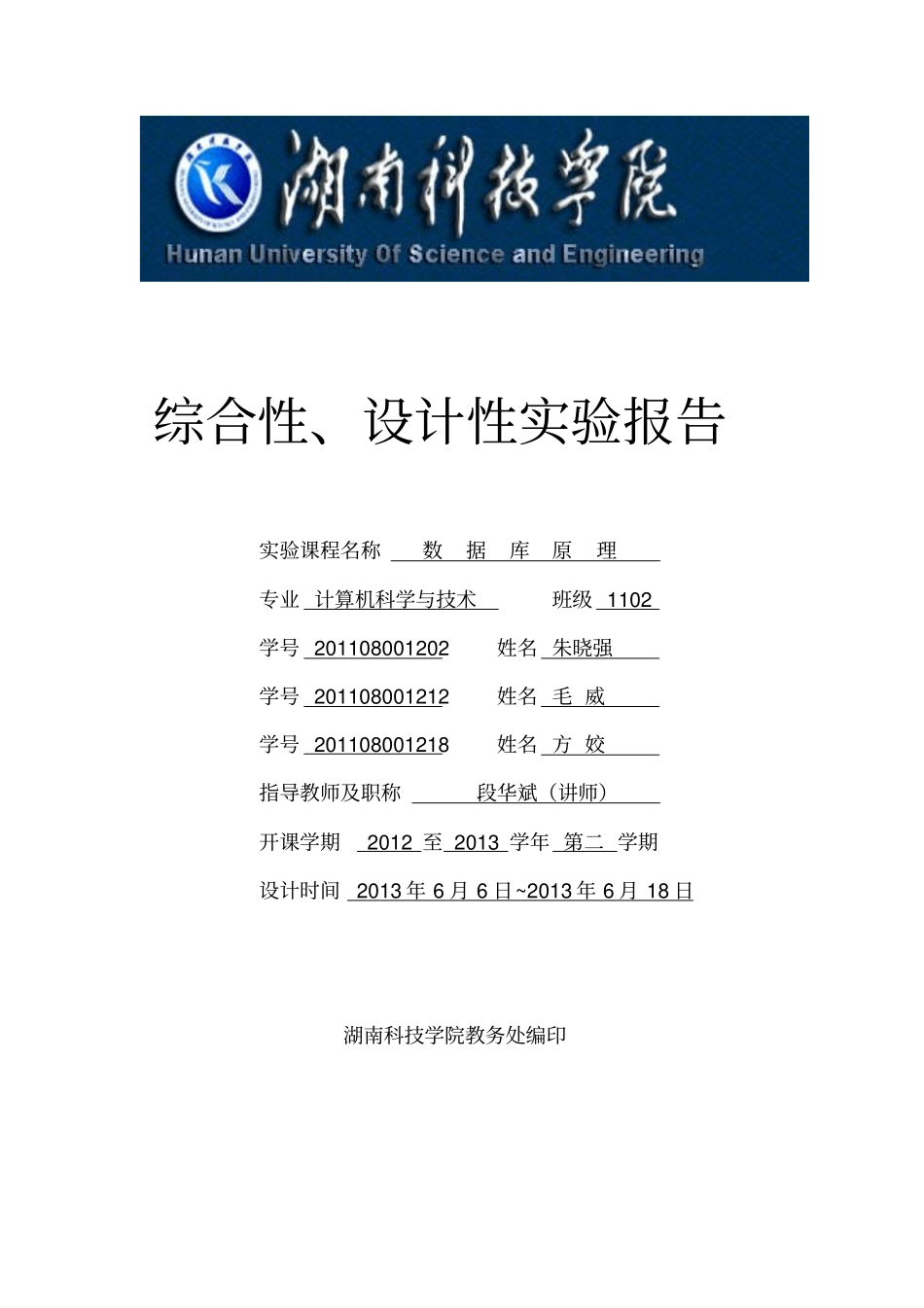

综合性、设计性实验报告实验课程名称数据库原理专业计算机科学与技术班级1102学号201108001202姓名朱晓强学号201108001212姓名毛威学号201108001218姓名方姣指导教师及职称段华斌(讲师)开课学期2012至2013学年第二学期设计时间2013年6月6日~2013年6月18日湖南科技学院教务处编印1设计题目服装销售管理系统的后台数据库设计1.实验目的:本课程设计的目的是为了让学生能够全面了解数据库应用系统的整个开发过程,逐步掌握系统开发的以下相关技术:(1)巩固数据库理论知识,熟悉一种具体的数据库管理系统(例如:SQLServer)的使用方法。(2)掌握针对特定应用环境数据库的设计。(3)综合使用SQLServer中数据库、表、视图、索引、触发器、存储过程的创建使用方法。(4)体会运用软件工程的设计思想进行软件系统开发的过程与方法。2.软硬件环境:软件环境:MicrofoftSQLServer2005;Windows7;硬件环境:2GB内存;IntelpentiueB950;32位操作系统3.实验设计简述:服装管理系统主要是用于店主管理服装的销售情况。其中包括进货信息、销售信息、退货信息及库存信息此系统可以帮助店主统计服装的销售数量,便于店主查询服装销售情况、库存情况及服装所存在的问题,从而看出本季服装走向、哪款颜色销售得更火,便于进货。4.系统需求分析与功能设计(根据课题的要求进行简单的需求分析,设计相应的数据流图,得出相应的系统功能需要,系统数据流图)(1)系统需求分析:针对服装销售管理系统,分别对进货、销售、库存管理的任务和功能进行分析,总结如下的需求信息:1.商品按类别管理,同一个大的类别还可以细分。2.需要记录供应商的详细信息。3.在涉及商品数量的地方,要给出相应的单位。4.在进货信息中要包括商品供应商等信息。5.商品销售信息单中要登记商品销售数量、单价、折扣比例等信息。6.每一条进货、销售、库存等信息都要对应一张单据。7.当进行了进货和销售操作后能及时更新相应的库存数量。经过上述分析,考虑到将来功能上的扩展,设计如下数据项:①服装信息:商品编号、商品名称、颜色、型号、进价、售价等。②进货信息:进货单号、供应商编号、商品编号、数量、进货日期、总金额等。③销售信息:销售单号、商品编号、销售日期、数量、折扣、盈利等。④库存信息:商品编号、更新日期、数量等。⑤退货信息:退货单号、销售单号、退货日期、退货原因等。⑥供应商信息:供应商编号、供应商名称、地址、账号、开户银行、联系人等。2(2)数据流图(3)概念结构设计M111M1店主库存信息顾客店主1M1M顾客确认发送销售单销售明细发送出货单提货查询发送供应单服装进货信息确认发送供应单进货单1M111M35.概念模型设计(按数据库设计方法和规范化理论,从实践概括抽象出ER模型)1、局部E-R图:根椐关系模型,在SQL数据库中建立数据表和数据表之间的关系如下:(1)进货信息图1.进货信息表E-R图(2)销售信息图2.销售作息表E-R图(3)退货信息图3.退货信息表E-R图退货日期退货原因退货单号销售单号销售信息商品编号销售单号折扣数量销售日期进货信息总金额数量商品编号进货单号供应商编号进货日期退货信息4(4)库存信息图4.库存信息表E-R图(5)服装信息图5.服装信息表E-R图(6)供应商信息图6.供应商表E-R图库存信息数量更新日期商品编号服装信息商品名称商品编号颜色型号进价售价供应商信息供应商编号地址账号联系人供应商名称开户银行52、全局E-R图N1M11M处理选择处理退货日期退货单号销售单号退货原因退货信息销售信息商品编号销售单号折扣数量销售日期进货信息进货日期进货单号商品编号数量总金额供应商编号售价商品名称服装信息进价型号商品编号颜色库存信息数量更新日期商品编号供应商编号地址账号联系人供应商名称开户银行供应商信息选择选择11MM66.逻辑模型设计(按数据库设计方法和规范化理论得出符合3NF的逻辑模型,ER图设计,ER图转化为相应的关系模式,设计数据库的逻辑模型)通过E-R模型到关系模型的转化,可以得到如下关系模式:(1)供应商实体集转换为关系:Supplier(SupID,Supplier,Address,Account,Bank,Linkman)(2)服装实体集转换为关系:Cloth(ID,Name,Color,Size,B...
