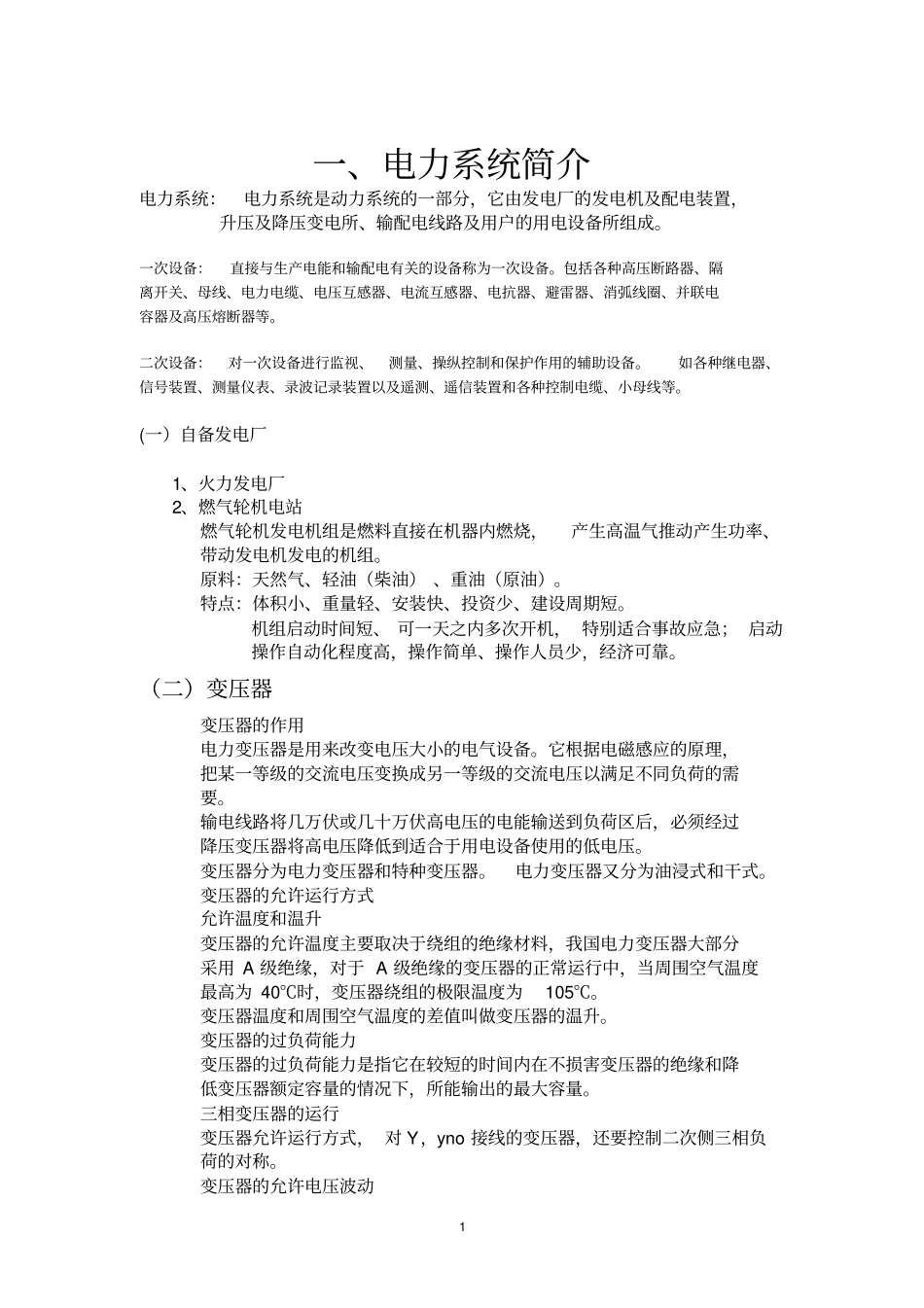

1一、电力系统简介电力系统：电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。(一）自备发电厂1、火力发电厂2、燃气轮机电站燃气轮机发电机组是燃料直接在机器内燃烧，产生高温气推动产生功率、带动发电机发电的机组。原料：天然气、轻油（柴油）、重油（原油）。特点：体积小、重量轻、安装快、投资少、建设周期短。机组启动时间短、可一天之内多次开机，特别适合事故应急；启动操作自动化程度高，操作简单、操作人员少，经济可靠。（二）变压器变压器的作用电力变压器是用来改变电压大小的电气设备。它根据电磁感应的原理，把某一等级的交流电压变换成另一等级的交流电压以满足不同负荷的需要。输电线路将几万伏或几十万伏高电压的电能输送到负荷区后，必须经过降压变压器将高电压降低到适合于用电设备使用的低电压。变压器分为电力变压器和特种变压器。电力变压器又分为油浸式和干式。变压器的允许运行方式允许温度和温升变压器的允许温度主要取决于绕组的绝缘材料，我国电力变压器大部分采用A级绝缘，对于A级绝缘的变压器的正常运行中，当周围空气温度最高为40℃时，变压器绕组的极限温度为105℃。变压器温度和周围空气温度的差值叫做变压器的温升。变压器的过负荷能力变压器的过负荷能力是指它在较短的时间内在不损害变压器的绝缘和降低变压器额定容量的情况下，所能输出的最大容量。三相变压器的运行变压器允许运行方式，对Y，yno接线的变压器，还要控制二次侧三相负荷的对称。变压器的允许电压波动2变压器的电源电压一般不得超过额定值的±5%。变压器并列运行将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接运行方式。１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统，叫三相交流电。２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同（三）互感器互感器是电力系统中供测量及保护用的重要设备。分为电压互感器和电流互感器两大类。电压互感器能将系统中的高电压变成标准的低电压（100V）。电流互感器能将高压系统中的电流或低压系统中的大电流变成低的标准电流(5A/1A)用以给仪表测量和继电保护供电。互感器的作用量仪表和继电器同高压线路隔离，以保证操作人员和设备的安全。来扩大仪表和继电器的使用范围，与测量仪表配合，可对电压、电流、电能...
