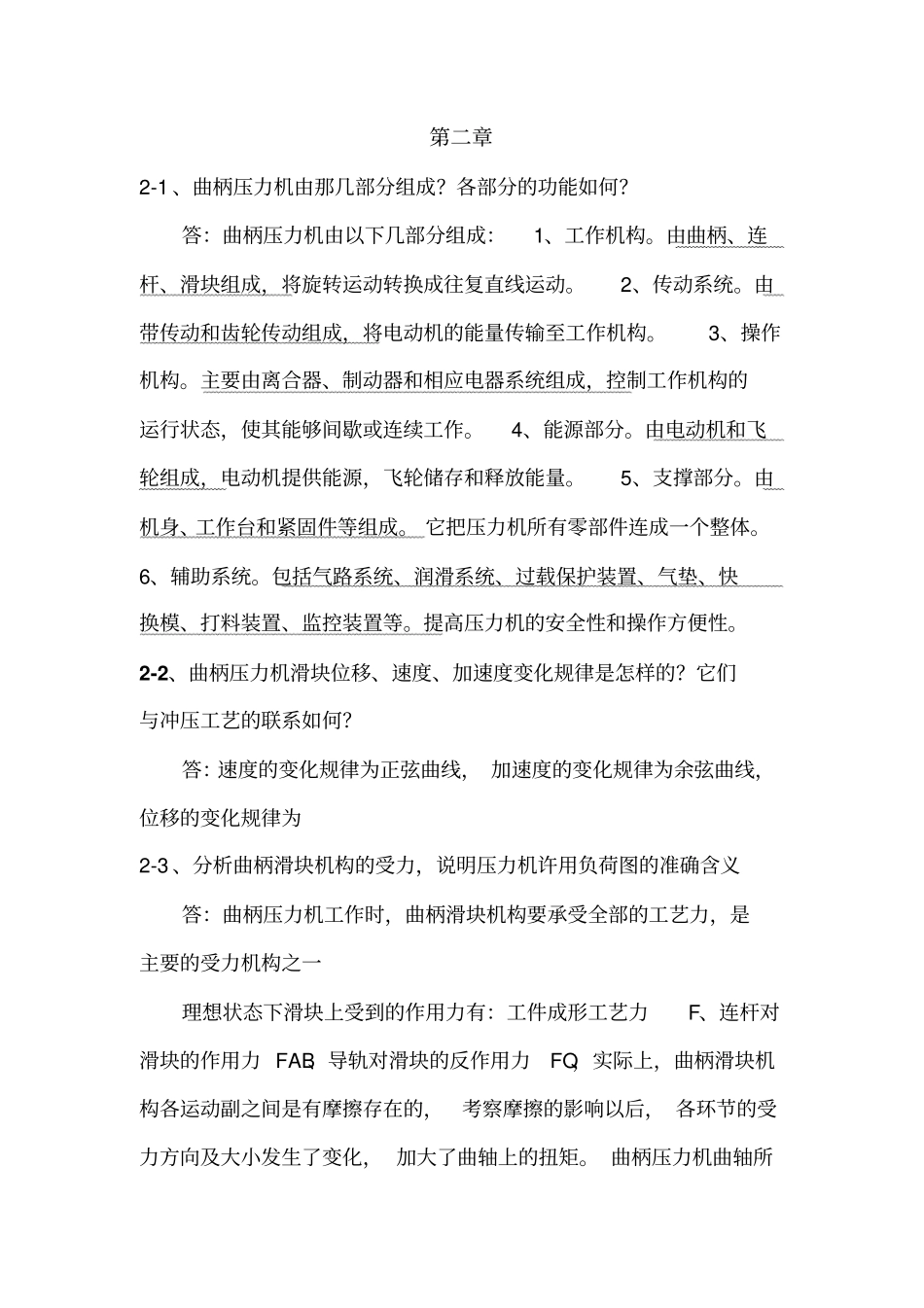

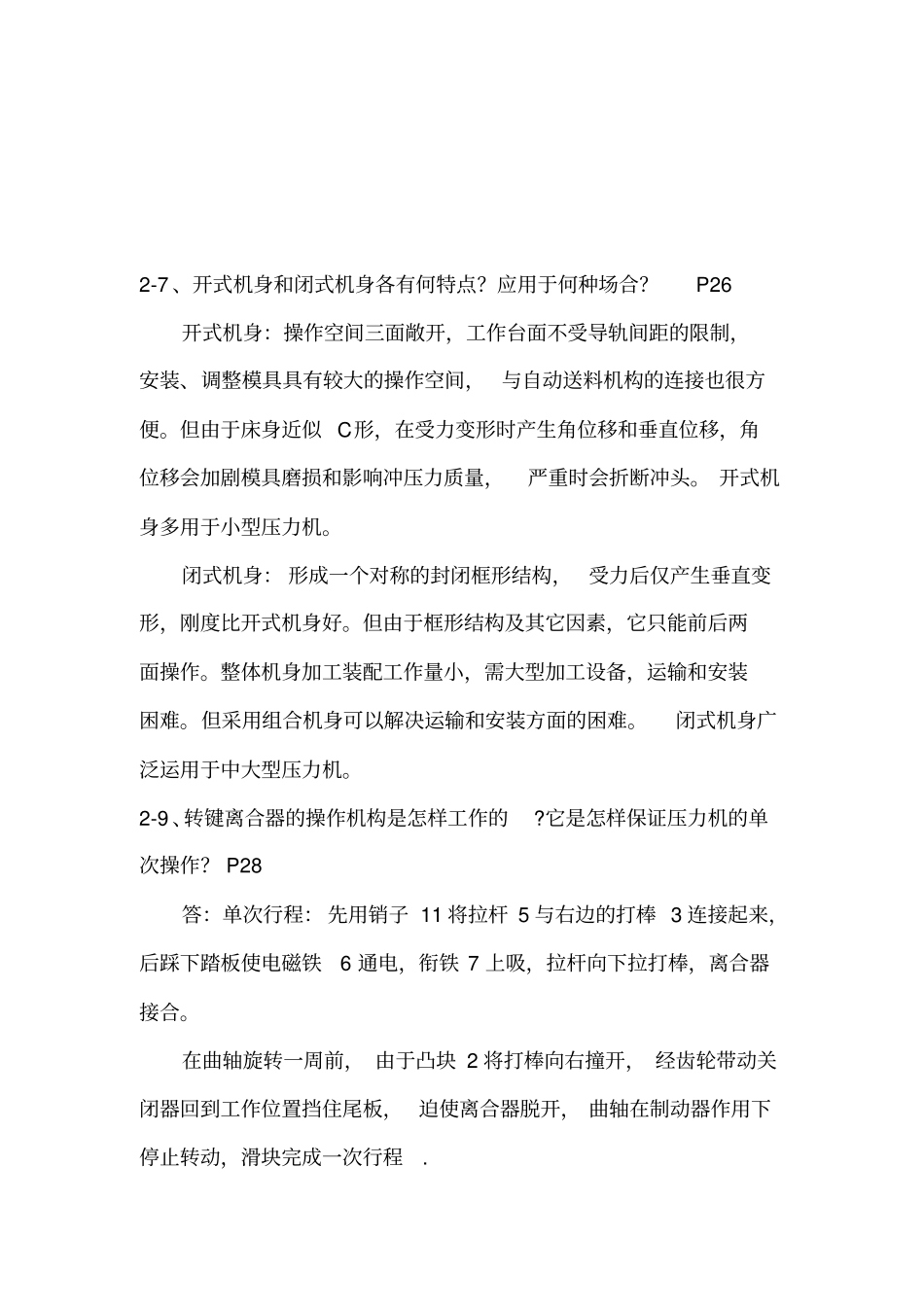

第二章2-1、曲柄压力机由那几部分组成？各部分的功能如何？答：曲柄压力机由以下几部分组成：1、工作机构。由曲柄、连杆、滑块组成，将旋转运动转换成往复直线运动。2、传动系统。由带传动和齿轮传动组成，将电动机的能量传输至工作机构。3、操作机构。主要由离合器、制动器和相应电器系统组成，控制工作机构的运行状态，使其能够间歇或连续工作。4、能源部分。由电动机和飞轮组成，电动机提供能源，飞轮储存和释放能量。5、支撑部分。由机身、工作台和紧固件等组成。它把压力机所有零部件连成一个整体。6、辅助系统。包括气路系统、润滑系统、过载保护装置、气垫、快换模、打料装置、监控装置等。提高压力机的安全性和操作方便性。2-2、曲柄压力机滑块位移、速度、加速度变化规律是怎样的？它们与冲压工艺的联系如何？答：速度的变化规律为正弦曲线，加速度的变化规律为余弦曲线，位移的变化规律为2-3、分析曲柄滑块机构的受力，说明压力机许用负荷图的准确含义答：曲柄压力机工作时，曲柄滑块机构要承受全部的工艺力，是主要的受力机构之一理想状态下滑块上受到的作用力有：工件成形工艺力F、连杆对滑块的作用力FAB、导轨对滑块的反作用力FQ，实际上，曲柄滑块机构各运动副之间是有摩擦存在的，考察摩擦的影响以后，各环节的受力方向及大小发生了变化，加大了曲轴上的扭矩。曲柄压力机曲轴所受的扭矩Mq除与滑块所承受的工艺力F成正比外，还与曲柄转角a有关，在较大的曲柄转角下工作时，曲轴上所受扭矩较大。通过对曲柄滑块的受力分析，结合实际情况得出的许用负荷图用以方便用户正确选择设备。2-5装模高度的调节方式有哪些？各有何特点？P19三种调节方法有：1、调节连杆长度。该方法结构紧凑，可降低压力机的高度，但连杆与滑块的铰接处为球头，且球头和支撑座加工比较困难，需专用设备。螺杆的抗弯性能亦不强。2、调节滑块高度。柱销式连杆采用此种结构，与球头式连杆相比，柱销式连杆的抗弯强度提高了，铰接柱销的加工也更为方便，较大型压力机采用柱面连接结构以改善圆柱销的受力。3、调节工作台高度。多用于小型压力机。2-6、比较压塌块过载保护装置和液压式过载保护装置。P23压塌式过载保护装置结构简单，制造方便，但在设计时无法考虑它的疲劳极限，可能引起提前的剪切破坏，或者使压力只能工作在小于标称压力的情况下，降低设备使用效率。同时压塌式过载保护装置只能用于单点压力机，用于多点压力机时会因偏载引起某个压塌块先行剪切断裂。液压式过载保护装置多运用于多点和大型压力机，其特点是过载临界点可以准确地设定，且过载后设备恢复容易。2-7、开式机身和闭式机身各有何特点？应用于何种场合？P26开式机身：操作空间三面敞开，工作台面不受导轨间距的限制，安装、调整模具具有较大的操作空间，与自动送料机构的连接也很方便。但由于床身近似C形，在受力变形时产生角位移和垂直位移，角位移会加剧模具磨损和影响冲压力质量，严重时会折断冲头。开式机身多用于小型压力机。闭式机身：形成一个对称的封闭框形结构，受力后仅产生垂直变形，刚度比开式机身好。但由于框形结构及其它因素，它只能前后两面操作。整体机身加工装配工作量小，需大型加工设备，运输和安装困难。但采用组合机身可以解决运输和安装方面的困难。闭式机身广泛运用于中大型压力机。2-9、转键离合器的操作机构是怎样工作的?它是怎样保证压力机的单次操作？P28答：单次行程：先用销子11将拉杆5与右边的打棒3连接起来，后踩下踏板使电磁铁6通电，衔铁7上吸，拉杆向下拉打棒，离合器接合。在曲轴旋转一周前，由于凸块2将打棒向右撞开，经齿轮带动关闭器回到工作位置挡住尾板，迫使离合器脱开，曲轴在制动器作用下停止转动，滑块完成一次行程.2-10、分析摩擦离合器—制动器的工作原理P33答：摩擦离合器是借助摩擦力使主动部分与从动部分接合起来,依靠摩擦力传递扭矩。而摩擦制动器是靠摩擦传递扭矩,吸收动能的。摩擦离合器--制动器是通过适当的连锁方式(即控制接合与分离的先后次序)将二者结合在一起,并由同一操纵机构来控制压力机工作的装置.摩擦离合器—制动器从运动状态上可以分为主动、从动和静止...
