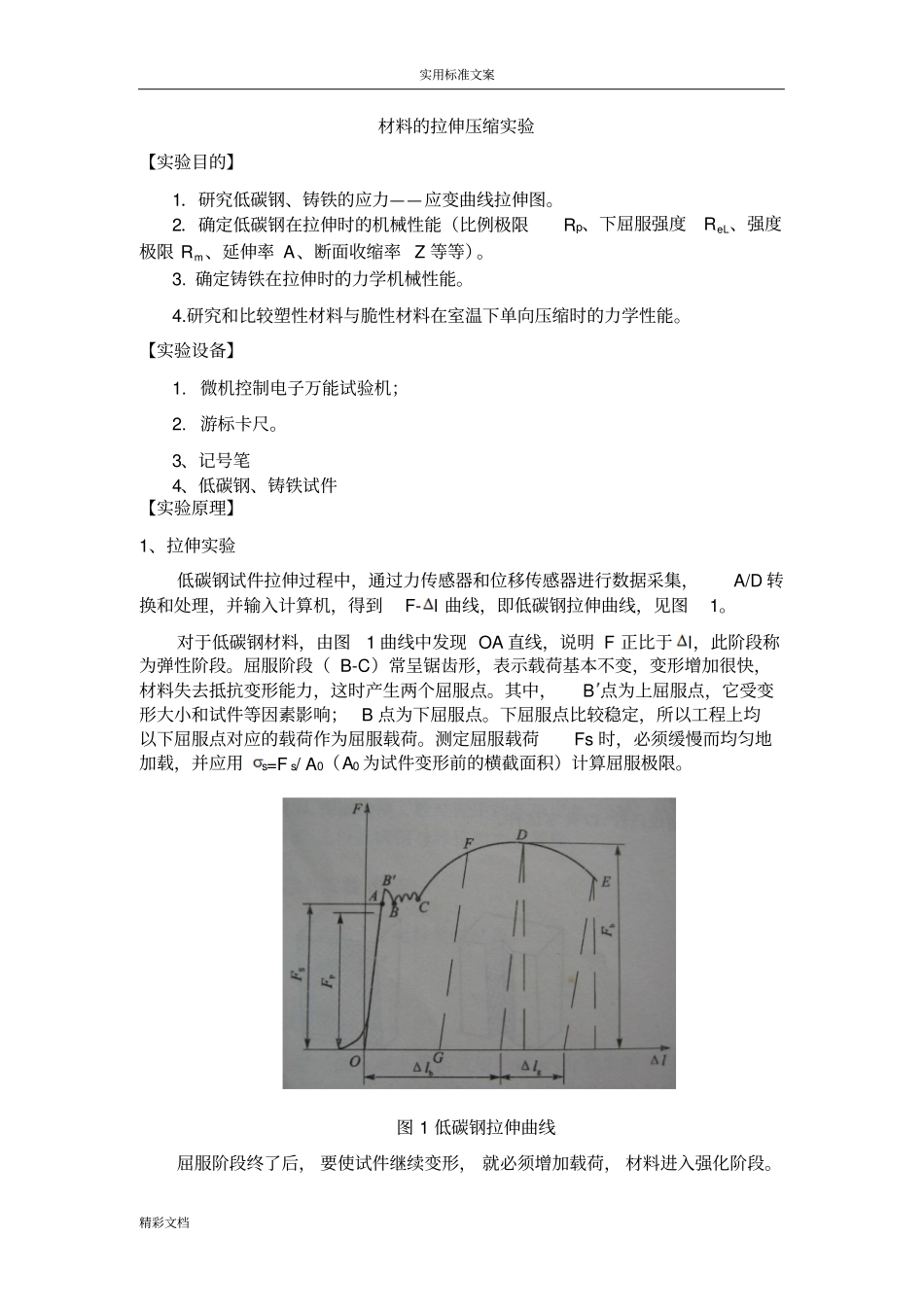

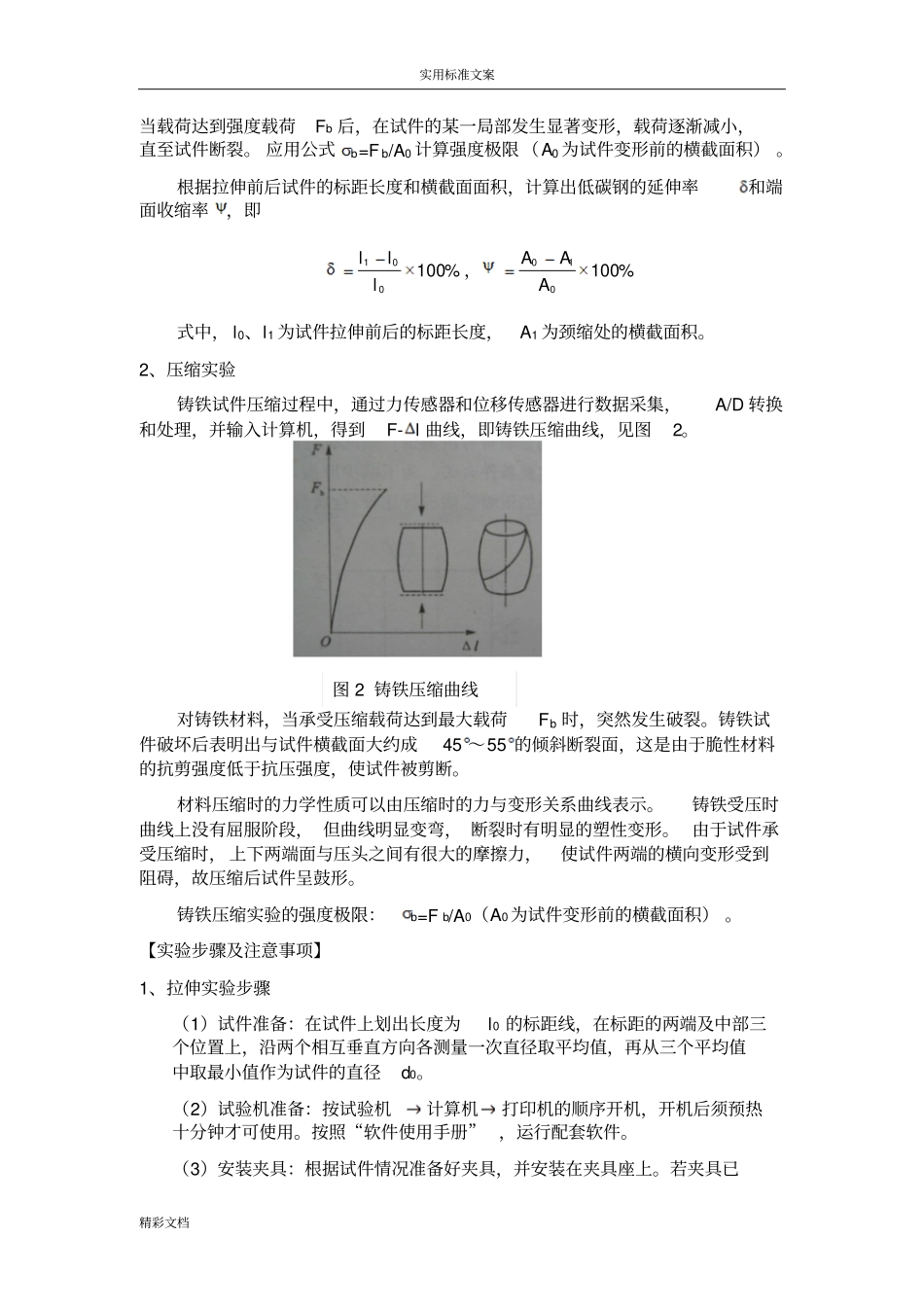

实用标准文案精彩文档材料的拉伸压缩实验【实验目的】1．研究低碳钢、铸铁的应力——应变曲线拉伸图。2．确定低碳钢在拉伸时的机械性能（比例极限Rp、下屈服强度ReL、强度极限Rm、延伸率A、断面收缩率Z等等）。3.确定铸铁在拉伸时的力学机械性能。4.研究和比较塑性材料与脆性材料在室温下单向压缩时的力学性能。【实验设备】1.微机控制电子万能试验机；2.游标卡尺。3、记号笔4、低碳钢、铸铁试件【实验原理】1、拉伸实验低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-l曲线，即低碳钢拉伸曲线，见图1。对于低碳钢材料，由图1曲线中发现OA直线，说明F正比于l，此阶段称为弹性阶段。屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。其中，B点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。测定屈服载荷Fs时，必须缓慢而均匀地加载，并应用s=Fs/A0（A0为试件变形前的横截面积）计算屈服极限。图1低碳钢拉伸曲线屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。实用标准文案精彩文档当载荷达到强度载荷Fb后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。应用公式b=Fb/A0计算强度极限（A0为试件变形前的横截面积）。根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率和端面收缩率，即%100001lll，%100010AAA式中，l0、l1为试件拉伸前后的标距长度，A1为颈缩处的横截面积。2、压缩实验铸铁试件压缩过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-l曲线，即铸铁压缩曲线，见图2。对铸铁材料，当承受压缩载荷达到最大载荷Fb时，突然发生破裂。铸铁试件破坏后表明出与试件横截面大约成45～55的倾斜断裂面，这是由于脆性材料的抗剪强度低于抗压强度，使试件被剪断。材料压缩时的力学性质可以由压缩时的力与变形关系曲线表示。铸铁受压时曲线上没有屈服阶段，但曲线明显变弯，断裂时有明显的塑性变形。由于试件承受压缩时，上下两端面与压头之间有很大的摩擦力，使试件两端的横向变形受到阻碍，故压缩后试件呈鼓形。铸铁压缩实验的强度极限：b=Fb/A0（A0为试件变形前的横截面积）。【实验步骤及注意事项】1、拉伸实验步骤（1）试件准备：在试件上划出长度为l0的标距线，在标距的两端及中部三个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d0。（2）试验机准备：按试验机计算机打印机的顺序开机，开机后须预热十分钟才可使用。按照“软件使用手册”，运行配套软件。（3）安装夹具：根据试件情况准备好夹具，并安装在夹具座上。若夹具已图2铸铁压缩曲线实用标准文案精彩文档安装好，对夹具进行检查。（4）夹持试件：若在上空间试验，则先将试件夹持在上夹头上，力清零消除试件自重后再夹持试件的另一端；若在下空间试验，则先将试件夹持在下夹头上，力清零消除试件自重后再夹持试件的另一端。（5）开始实验：点击主机小键盘上的试样保护键，消除夹持力；位移清零；按运行命令按钮，按照软件设定的方案进行实验。（6）记录数据：试件拉断后，取下试件，将断裂试件的两端对齐、靠紧，用游标卡尺测出试件断裂后的标距长度l1及断口处的最小直径d1（一般从相互垂直方向测量两次后取平均值）。2压缩实验步骤（1）试件准备：用游标卡尺在试件中点处两个相互垂直的方向测量直径d0，取其算术平均值，并测量试件高度h0。（2）试验机准备：按试验机计算机打印机的顺序开机，开机后须预热十分钟才可使用。按照“软件使用手册”，运行配套软件。（3）安装夹具：根据试件情况准备好夹具，并安装在夹具座上。若夹具已安装好，对夹具进行检查。（4）放置试件：试验力清零；把试件放在压盘中间，通过小键盘调节横梁位置，通过肉眼观察，到上压盘离试件上平面还有一定缝隙时停止。（注意：尽量将试件放在压盘中心，如放偏的话对试验结果甚至是试验机都有影响。）（5）开始实...
