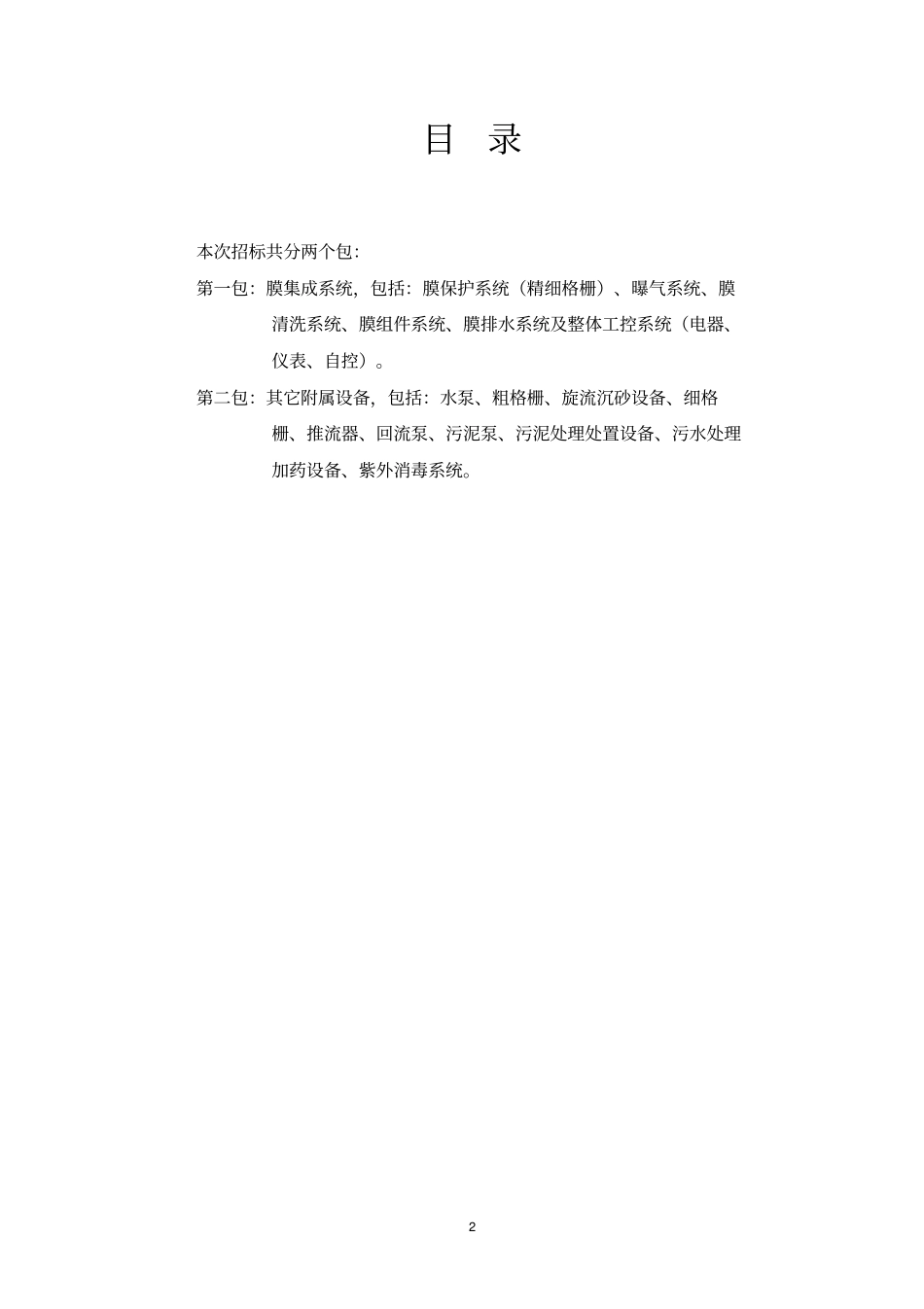

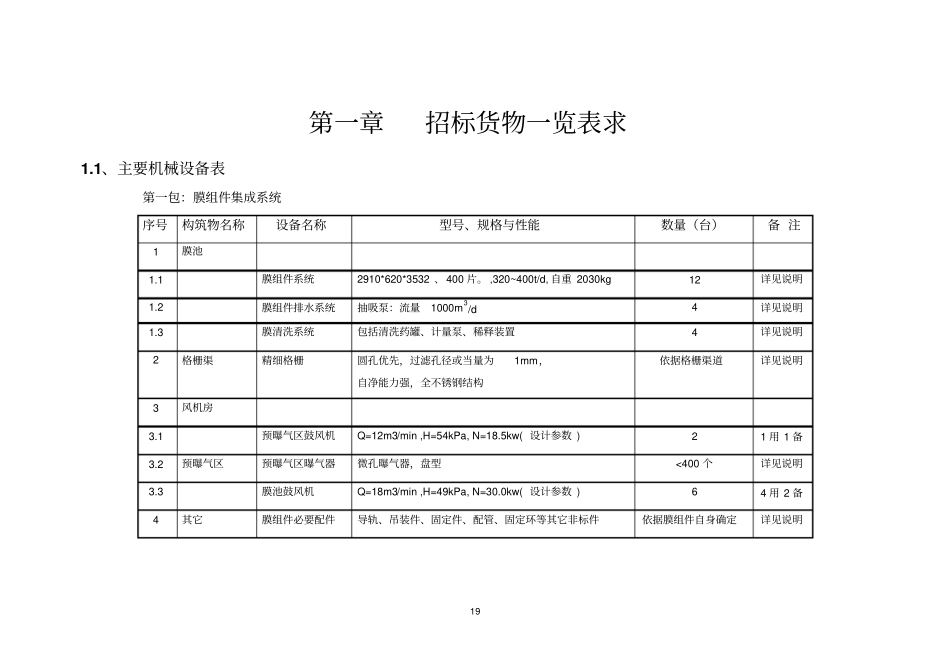

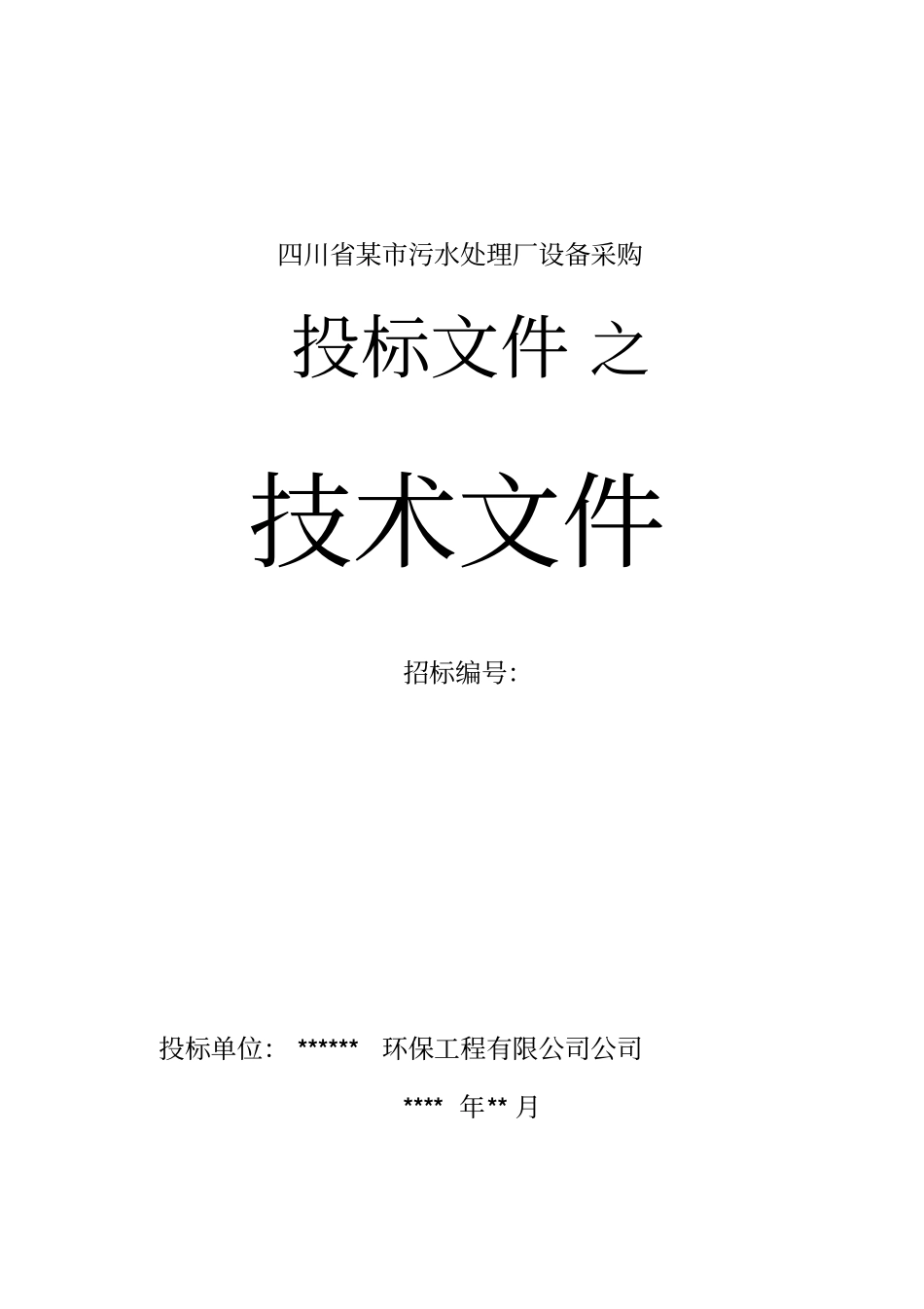

四川省某市污水处理厂设备采购投标文件之技术文件招标编号：投标单位：******环保工程有限公司公司****年**月2目录本次招标共分两个包：第一包：膜集成系统，包括：膜保护系统（精细格栅）、曝气系统、膜清洗系统、膜组件系统、膜排水系统及整体工控系统（电器、仪表、自控）。第二包：其它附属设备，包括：水泵、粗格栅、旋流沉砂设备、细格栅、推流器、回流泵、污泥泵、污泥处理处置设备、污水处理加药设备、紫外消毒系统。19第一章招标货物一览表求1.1、主要机械设备表第一包：膜组件集成系统序号构筑物名称设备名称型号、规格与性能数量（台）备注1膜池1.1膜组件系统2910*620*3532、400片。,320~400t/d,自重2030kg12详见说明1.2膜组件排水系统抽吸泵：流量1000m3/d4详见说明1.3膜清洗系统包括清洗药罐、计量泵、稀释装置4详见说明2格栅渠精细格栅圆孔优先，过滤孔径或当量为1mm，自净能力强，全不锈钢结构依据格栅渠道详见说明3风机房3.1预曝气区鼓风机Q=12m3/min,H=54kPa,N=18.5kw(设计参数)21用1备3.2预曝气区预曝气区曝气器微孔曝气器，盘型<400个详见说明3.3膜池鼓风机Q=18m3/min,H=49kPa,N=30.0kw(设计参数)64用2备4其它膜组件必要配件导轨、吊装件、固定件、配管、固定环等其它非标件依据膜组件自身确定详见说明19第一包膜集成系统及整体工控技术序号设备名称规格型号单位数量一、电气控制柜（箱）1控制箱01AC1户外型，支架安装.控制15KW潜水排污泵一台,具有远程/现场操作功能.套12控制箱01AC2户外型，支架安装，底边距地1.4m，IP65.控制7.5KW潜水排污泵两台,具有远程/现场操作功能.套13控制箱01AC3户外型，支架安装，底边距地1.4m，IP65.控制1.1KW机械格栅一台,具有远程/现场操作功能套14控制箱01AC4户外型，支架安装，底边距地1.4m，IP65.控制1.1KW细格栅一台,具有远程/现场操作功能.套15配电箱01AP1户外型，支架安装，底边距地1.4m，IP65,辅材台1塑壳断路器100A100H/3P进线开关,可远程监控状态只1电流互感器100/5A只3断路器50A/3P只3断路器32A/3P只2断路器16A/3P只4多功能仪表与PLC通讯只1通讯桥Profibus转Modbus只16配电箱02AP1户外型，挂壁安装，底边距地1.4m，IP65,辅材台1断路器40A/3P进线开关,可远程监控状态只2电流互感器50/5A只3断路器32A/3P只2断路器25A/3P只1断路器16A/3P只6浪涌保护器只1多功能仪表与PLC通讯只17控制箱02AC1户外型，支架安装，底边距地1.4m，IP65,控制旋流尘沙池内的2*0.75KW电机及1.5KW无轴螺旋输送机,具有远程/现场操作功能.套18控制箱02AC2户外型，支架安装，底边距地1.4m，IP65,控制旋流尘沙池内的2*4KW搅拌机,具有远程/现场操作功能.套1209控制箱02AC3户外型，支架安装，底边距地1.4m，IP65,控制旋流尘沙池内的0.37KW沙水分离器,具有远程/现场操作功能.套110配电柜04AP12200x800x600台1塑壳断路器125A160H/3P进线开关,可远程监控状态只1电流互感器150/5A只3塑壳断路器63A100H/3P只4断路器16A/3P只6断路器25A/3P只1断路器32A/3P只1断路器40A/3P只1线缆及附件套1多功能表与PLC通讯只9通讯桥Profibus转Modbus只111变频控制柜AC1,AC1-1GGD,2200x800x600,变频控制2台30KW的风机,变频器具有通讯功能,配多功能仪表(带Modbus通讯接口)套212变频控制柜AC2GGD,2200x800x600,变频控制1台30KW的风机,变频器具有通讯功能,配多功能仪表(带Modbus通讯接口)具有远程/现场操作功能套113控制箱AC3-4户外型，支架安装,控制5.5KW电机,具有远程/现场操作功能套214控制箱AC5-8户外型，支架安装，控制3KW回流泵,具有远程/现场操作功能套415控制箱AC9,12-15户外型，支架安装，控制0.75KW搅拌器,具有远程/现场操作功能套516控制箱AC10,11户外型，支架安装，控制1.1KW回流泵,具有远程/现场操作功能套217控制箱AC16,17户外型，支架安装，控制0.55KW潜水搅拌器两台,具有远程/现场操作功能套2二、配电设备1箱式变户外型，带温度变送器10KV转400V套12柴油发电机250kW,带通讯口(包含通讯桥)台13电源进线柜AA12200x800x1000台1铜牌及附件套1双电源自动转换开关500A/3P只1塑壳断路器500A630H/3P总进线开关,可远程监控状态只121电流互感器SH1-0.66700/5A只4多功能表与PLC...
