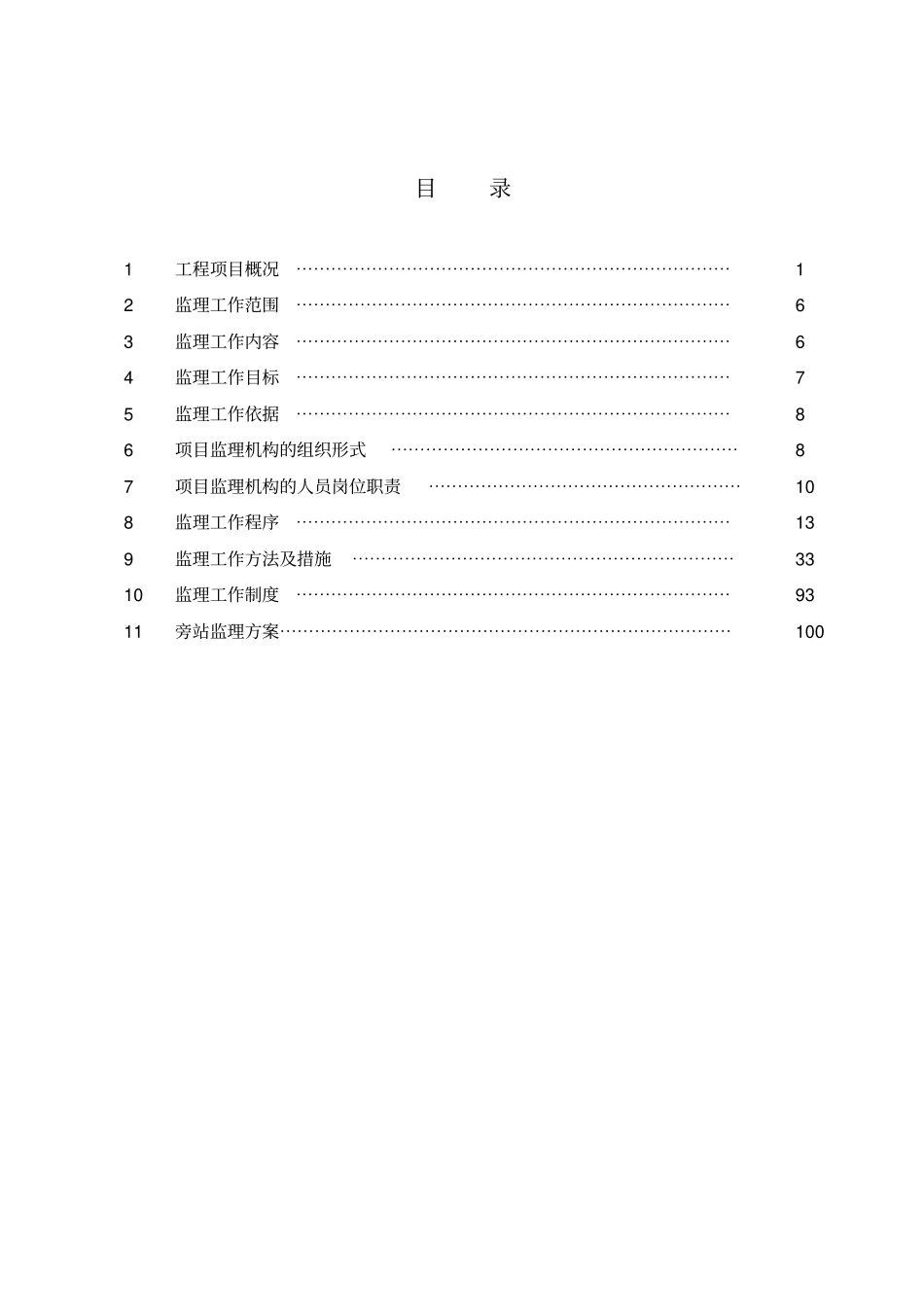

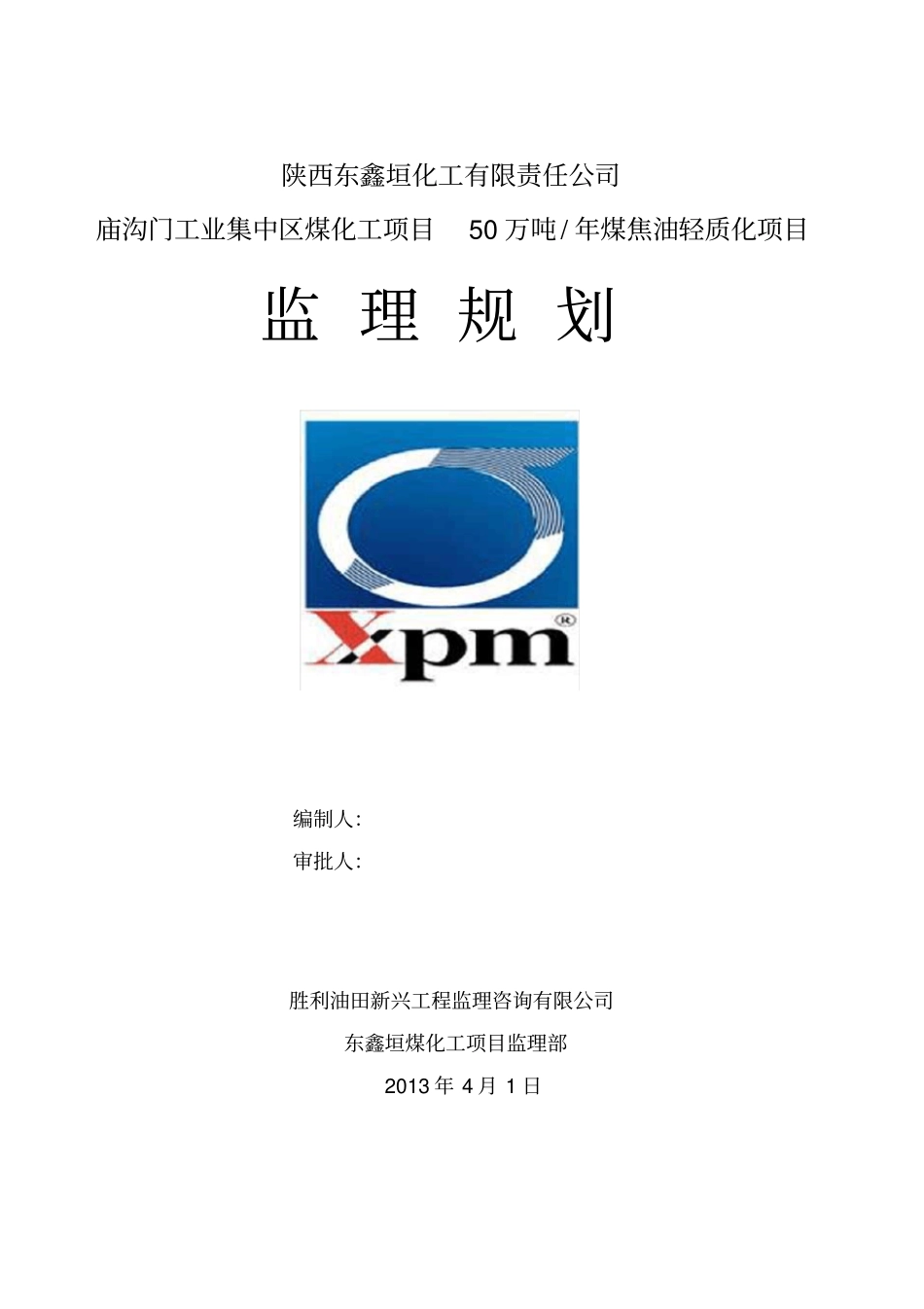

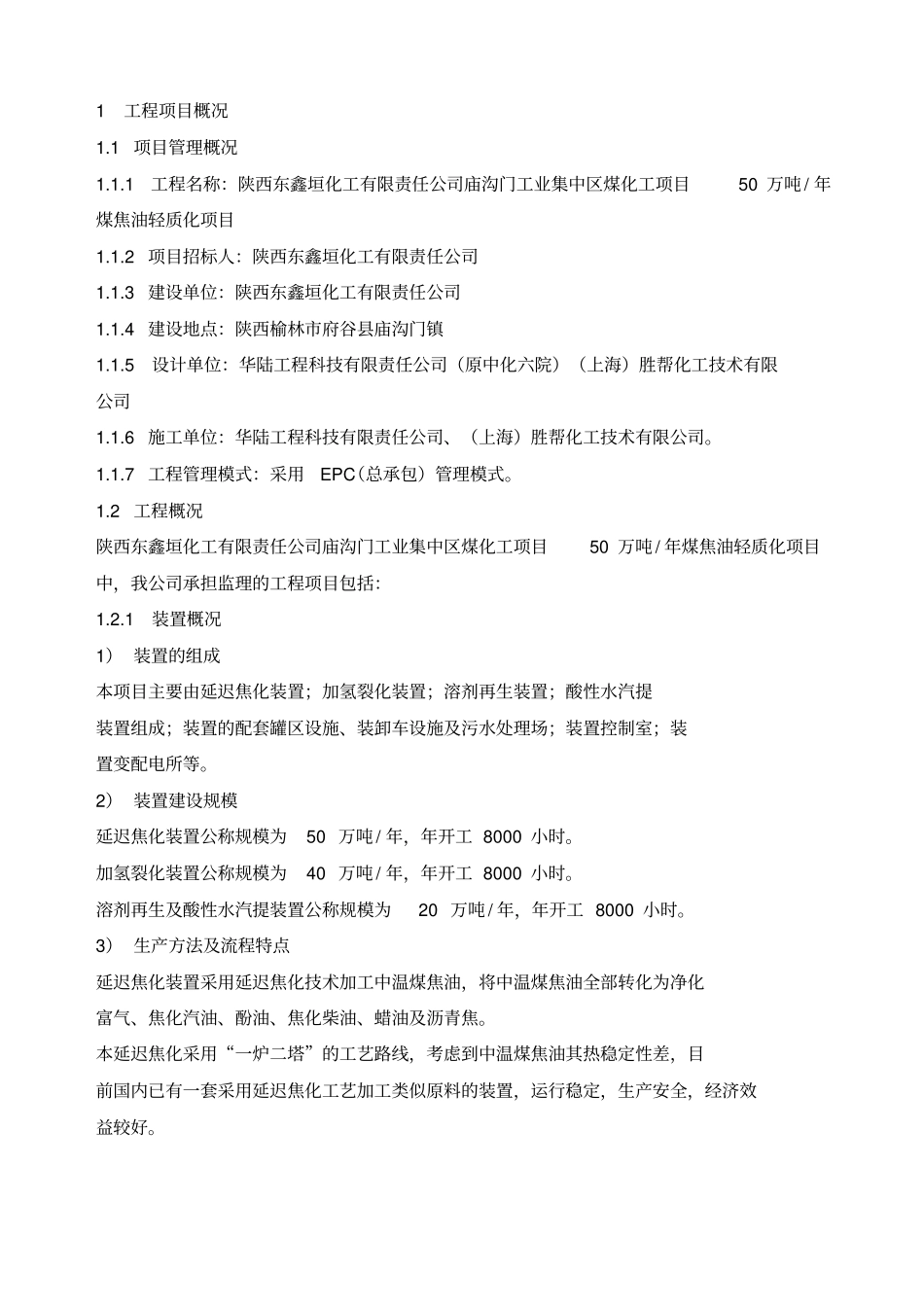

陕西东鑫垣化工有限责任公司庙沟门工业集中区煤化工项目50万吨/年煤焦油轻质化项目监理规划编制人：审批人：胜利油田新兴工程监理咨询有限公司东鑫垣煤化工项目监理部2013年4月1日目录1工程项目概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12监理工作范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63监理工作内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64监理工作目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75监理工作依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯86项目监理机构的组织形式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87项目监理机构的人员岗位职责⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯108监理工作程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯139监理工作方法及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3310监理工作制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9311旁站监理方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1001工程项目概况1.1项目管理概况1.1.1工程名称：陕西东鑫垣化工有限责任公司庙沟门工业集中区煤化工项目50万吨/年煤焦油轻质化项目1.1.2项目招标人：陕西东鑫垣化工有限责任公司1.1.3建设单位：陕西东鑫垣化工有限责任公司1.1.4建设地点：陕西榆林市府谷县庙沟门镇1.1.5设计单位：华陆工程科技有限责任公司（原中化六院）（上海）胜帮化工技术有限公司1.1.6施工单位：华陆工程科技有限责任公司、（上海）胜帮化工技术有限公司。1.1.7工程管理模式：采用EPC（总承包）管理模式。1.2工程概况陕西东鑫垣化工有限责任公司庙沟门工业集中区煤化工项目50万吨/年煤焦油轻质化项目中，我公司承担监理的工程项目包括：1.2.1装置概况1）装置的组成本项目主要由延迟焦化装置；加氢裂化装置；溶剂再生装置；酸性水汽提装置组成；装置的配套罐区设施、装卸车设施及污水处理场；装置控制室；装置变配电所等。2）装置建设规模延迟焦化装置公称规模为50万吨/年，年开工8000小时。加氢裂化装置公称规模为40万吨/年，年开工8000小时。溶剂再生及酸性水汽提装置公称规模为20万吨/年，年开工8000小时。3）生产方法及流程特点延迟焦化装置采用延迟焦化技术加工中温煤焦油，将中温煤焦油全部转化为净化富气、焦化汽油、酚油、焦化柴油、蜡油及沥青焦。本延迟焦化采用“一炉二塔”的工艺路线，考虑到中温煤焦油其热稳定性差，目前国内已有一套采用延迟焦化工艺加工类似原料的装置，运行稳定，生产安全，经济效益较好。加氢裂化装置采用两段加氢裂化工艺技术，实现延迟焦化装置的产品焦化汽油和焦化柴油的深加工，最大限度的提高中温煤焦油的附加值。两段法加氢裂化包括加氢精制和加氢裂化反应，其中加氢精制反应包括加氢脱硫、脱氮、脱氧及脱金属。溶剂再生单元主要是处理延迟焦化和硫磺回收装置产生的富溶剂，分离出其中的硫化氢和二氧化碳，并将贫溶剂返回到相应装置进行循环使用。延迟焦化装置和加氢裂化装置副产含硫、氨的酸性水，为满足厂区含硫、氨气体和污水的排放要求，据国内其他大中型炼厂的生产经验，现采用新建一套酸性水汽提装置的方案，净化酸性水，酸性气至硫磺回收装置，氨尾气至氨精制装置。因此本装置属于节能、环保装置，建设是完全必要的。4）主要产品及副产品表1.2-1延迟焦化装置主要产品产品名称产量，万吨/年净化富气3.3焦化汽油3.3酚油3.2焦化柴油31.6蜡油1.4焦炭8.4表1.2-2加氢裂化装置主要产品产品名称产量，万吨/年轻质燃料油2#12.0轻质燃料油1#25.6表1.2-3酸性水汽提及溶剂再生装置的主要产品产品名称产量，万吨/年贫胺液14.5净化水21.3酸性气0.58液氨0.565）设备概况表1.2-4各装置主要设备设备名称延迟焦化装置（台）加氢裂化装置（台）溶剂回收及酸性水汽提装置（台）合计（台）反应器55加热炉134塔63312容器26201561空冷器185124换热器36211875压缩机1416泵553020105防爆电梯11水力除焦系统2套2自动顶底盖机2套2其他小型设备2331357小计171122613546）主要消耗指标表1.2-5各主要装置主要能源消耗项目延迟焦化加氢裂化加氢溶...
