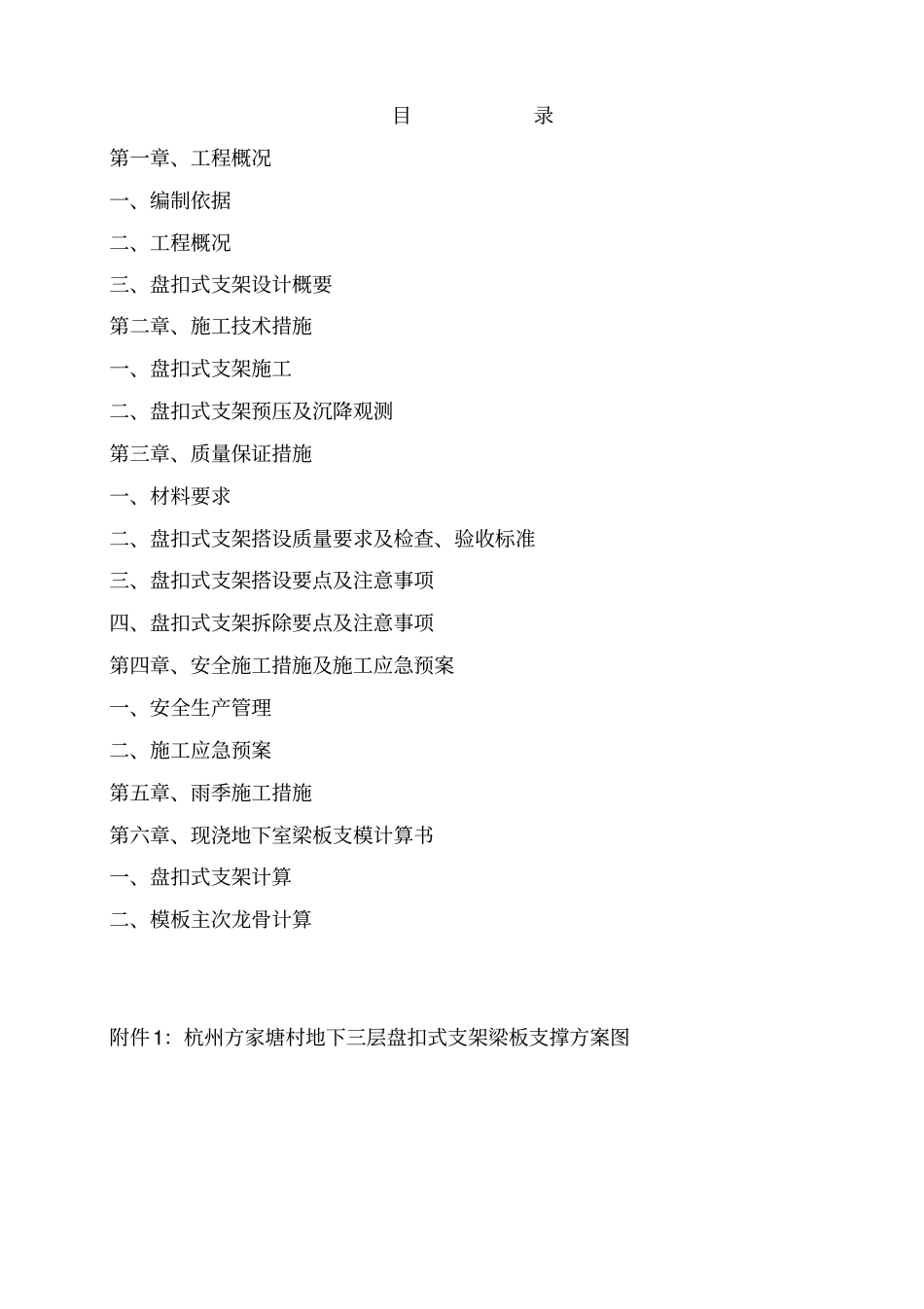

方家塘村综合楼地下室梁板支架（盘扣式）支撑方案编制：审核：批准：浙江省长城建设集团股份有限公司二〇一一年五月目录第一章、工程概况一、编制依据二、工程概况三、盘扣式支架设计概要第二章、施工技术措施一、盘扣式支架施工二、盘扣式支架预压及沉降观测第三章、质量保证措施一、材料要求二、盘扣式支架搭设质量要求及检查、验收标准三、盘扣式支架搭设要点及注意事项四、盘扣式支架拆除要点及注意事项第四章、安全施工措施及施工应急预案一、安全生产管理二、施工应急预案第五章、雨季施工措施第六章、现浇地下室梁板支模计算书一、盘扣式支架计算二、模板主次龙骨计算附件1：杭州方家塘村地下三层盘扣式支架梁板支撑方案图杭州方家塘村综合楼工程盘扣式支架梁板支撑方案共25页第1页第一章、工程概况一、编制依据及说明1、编制依据（1）方家塘村综合楼工程施工图纸；（2）《建筑施工承插型盘扣式钢管支架安全技术规程》(JGJ231-2010)；（3）《混凝土结构工程施工及验收规范》(GB50204-2002)；（4）《混凝土地面设计规范》(GB50037-96)；（5）《地下工程防水技术规范》(GB50108-2001)；（4）《地下防水工程质量验收规范》(GB50208-2002)（6）《建筑施工高处作业安全技术规范》(JGJ80-91)；（7）国家、交通部、杭州市颁发的现行设计规范、施工规范、技术规程、质量检验评定标准及验收办法；（8）我国的法律、法规及当地政府有关施工安全、文明施工、劳动保护、土地使用与管理、环境保护等方面的具体规定；（9）杭州方家塘村综合楼地下室盘扣式支架梁板支撑设计图纸；（10）专业计算软件PowerFrame对本方案进行的验算。2、编制说明（1）编制范围本方案编制范围为方家塘村综合楼地下室的梁板模板支撑工程。（2）编制原则a)确保工期原则b)合理优化、优质高效的原则；c)安全第一的原则；d)坚持技术先进性，科学合理性，经济适用性相结合及实事求是的原则；杭州方家塘村综合楼工程盘扣式支架梁板支撑方案共25页第2页e)实施项目法管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。二、工程概况：1、工程概述杭州方家塘村综合楼地下室结构工程相对标高±0.0000相当于国家基准高程5.000米。地下共3层，建筑面积为44533平方米。地下室人防按甲类核六级人防设计，设五个防护单元，一个固定电站。本工程设计使用年限50年，6度抗震设防，建筑防火分类为一类，车库防火分类为一类，地下室耐火等级为一级，地下室防水等级为二级。2、结构形式（1）地下室梁板结构：采用由砼柱支撑的现浇砼梁板形式。现浇砼板厚度：地下三层在160~250mm范围内；地下二层在120~250mm范围内；地下一层在180~250mm范围内。现浇砼梁高度：地下三层在450~1700mm范围内；地下二层在450~1000mm范围内；3、轮盘脚手架的选择拟采用盘扣式支架进行现浇砼梁板支撑，盘扣式支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆每50cm配置一个圆盘。每个圆盘上设计有8个孔，以便连接其他部件，使整个结构牢固、稳定。盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好、可适应变化复杂的截面以及可使用吊车整体吊装施工等特点。在本工程中的应用，不但可以减少施工成本，还可以加快施工进度，从而取得良好的经济效益和社会效益。杭州方家塘村综合楼工程盘扣式支架梁板支撑方案共25页第3页三、盘扣式支架设计概要（1）盘扣式支架简述盘扣式支架构造示意如右图，其主要构件如下：1.可调底座2.立杆3.横杆4.竖向斜拉杆5.对角水平拉杆6.可调底托盘扣式支架具有以下特点：1、采用低合金高强钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN左右。2、竖向拉杆和对角水平拉杆使支撑架具备了很好的整体稳定性；材料用量少，安装快捷、简便，效率高；3、热镀锌防腐处理，坚固耐用；4、可用吊车整体吊装；5、可组成独立塔或联式塔使用。（2）盘扣式支架设计方案本方案选取地下三层D-1~D-5轴与A-B~D-A轴间所包含的范围进行砼梁板支撑设计。现浇砼板下由立杆、横杆及竖向斜拉杆所构成的的塔架支撑，横杆及竖向斜拉杆通过轮盘上的孔楔紧，形成...
