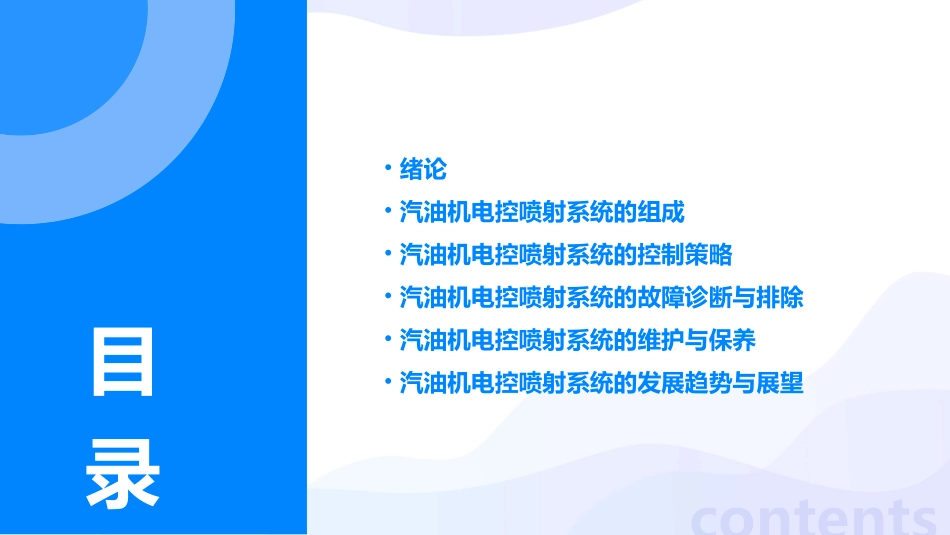

续汽油机电控汽油喷射系统课件•绪论•汽油机电控喷射系统的组成•汽油机电控喷射系统的控制策略•汽油机电控喷射系统的故障诊断与排除•汽油机电控喷射系统的维护与保养•汽油机电控喷射系统的发展趋势与展望contents目录01绪论20世纪60年代，汽油机电控喷射技术开始起步，主要采用机械式燃油喷射系统。初始阶段20世纪70至80年代，电子控制技术的引入使得汽油机电控喷射系统得以迅速发展。发展阶段20世纪90年代至今，随着计算机技术的进步，汽油机电控喷射系统逐步走向成熟和普及。成熟阶段汽油机电控喷射系统的发展历程系统组成汽油机电控喷射系统主要由传感器、控制单元和执行器三部分组成。工作原理传感器负责监测发动机的工作状态，并将信号传送给控制单元；控制单元根据接收到的信号计算出最佳的燃油喷射量，并发出指令给执行器；执行器根据控制单元的指令，精确地控制燃油喷射量、喷射时间和喷射方式。控制策略控制单元采用各种控制策略，如开环控制、闭环控制和自适应控制等，以实现最佳的燃油喷射效果。汽油机电控喷射系统的基本原理02汽油机电控喷射系统的组成测量进入发动机的空气流量，为控制系统提供重要参数。空气流量传感器监测节气门开度，反映驾驶员的加速意图。节气门位置传感器检测曲轴转速和位置，用于确定点火和喷油时刻。曲轴位置传感器测量进气温度，用于修正喷油量，提高控制精度。进气温度传感器传感器汽油机电控喷射系统的核心，接收传感器信号，计算并发出控制指令。电子控制单元（ECU）执行ECU中的程序，处理输入信号并输出控制信号。微处理器存储控制程序、故障诊断程序及发动机运行参数等。存储器实现ECU与其他控制系统的信息交换。总线接口控制器根据ECU的指令，精确控制喷油量及喷油时刻。喷油器点火器怠速控制阀氧传感器根据ECU的指令，产生高压电火花，点燃混合气。控制怠速转速，保证发动机稳定运转。监测尾气中氧的含量，反馈给控制系统以实现闭环控制。执行器储存燃油，并设有油位传感器监测油位。油箱将燃油从油箱中抽出，加压后供给喷油器。电动燃油泵过滤燃油中的杂质，保证燃油清洁度。燃油滤清器调节燃油压力，保证喷油器正常工作。油压调节器燃油供给系统03汽油机电控喷射系统的控制策略开环控制策略优点开环控制策略简单、可靠，对系统参数变化和干扰不敏感，适用于对精度要求不高的场合。缺点开环控制策略无法根据实际情况对控制结果进行反馈调节，因此对于参数变化和干扰较为敏感的系统，其控制精度和稳定性可能不足。闭环控制策略能够根据实际情况对控制结果进行反馈调节，提高控制精度和稳定性，适用于对精度要求较高的场合。闭环控制策略需要实时检测被控对象的输出信号，增加了系统的复杂性和成本。闭环控制策略缺点优点优点自适应控制策略能够自动适应被控对象参数变化和干扰，提高系统的鲁棒性和适应性。缺点自适应控制策略需要实时检测被控对象参数变化和干扰信号，并自动调整控制器参数，增加了系统的复杂性和计算量。自适应控制策略04汽油机电控喷射系统的故障诊断与排除喷油嘴堵塞长时间未清洗或燃油质量差导致喷油嘴堵塞，影响燃油喷射效果。传感器失灵传感器长时间工作或受到外力影响，导致信号失真或无法传输。控制单元故障控制单元内部元件老化或损坏，导致系统无法正常工作。线路连接不良线路老化或连接不良，导致信号传输受阻或系统工作异常。常见故障类型及原因分析观察法通过观察仪表盘、指示灯等判断是否存在故障。听诊法通过听发动机声音判断是否存在异常。触摸法通过触摸相关部件判断是否存在异常振动或温度过高。仪器检测法使用专业检测仪器对系统进行检测，获取故障码和数据流，进一步分析故障原因。故障诊断方法与流程清洗喷油嘴对堵塞的喷油嘴进行清洗，恢复燃油喷射效果。更换传感器对损坏的传感器进行更换，确保信号传输正常。维修或更换控制单元对故障的控制单元进行维修或更换，恢复系统正常工作。检查并修复线路连接对线路进行检查，修复不良连接，确保信号传输畅通。故障排除与修复05汽油机电控喷射系统的维护与保养定期检查与保养能够及时发现并解决潜在问题，避免系统故障。确保系统正常运行提高...
