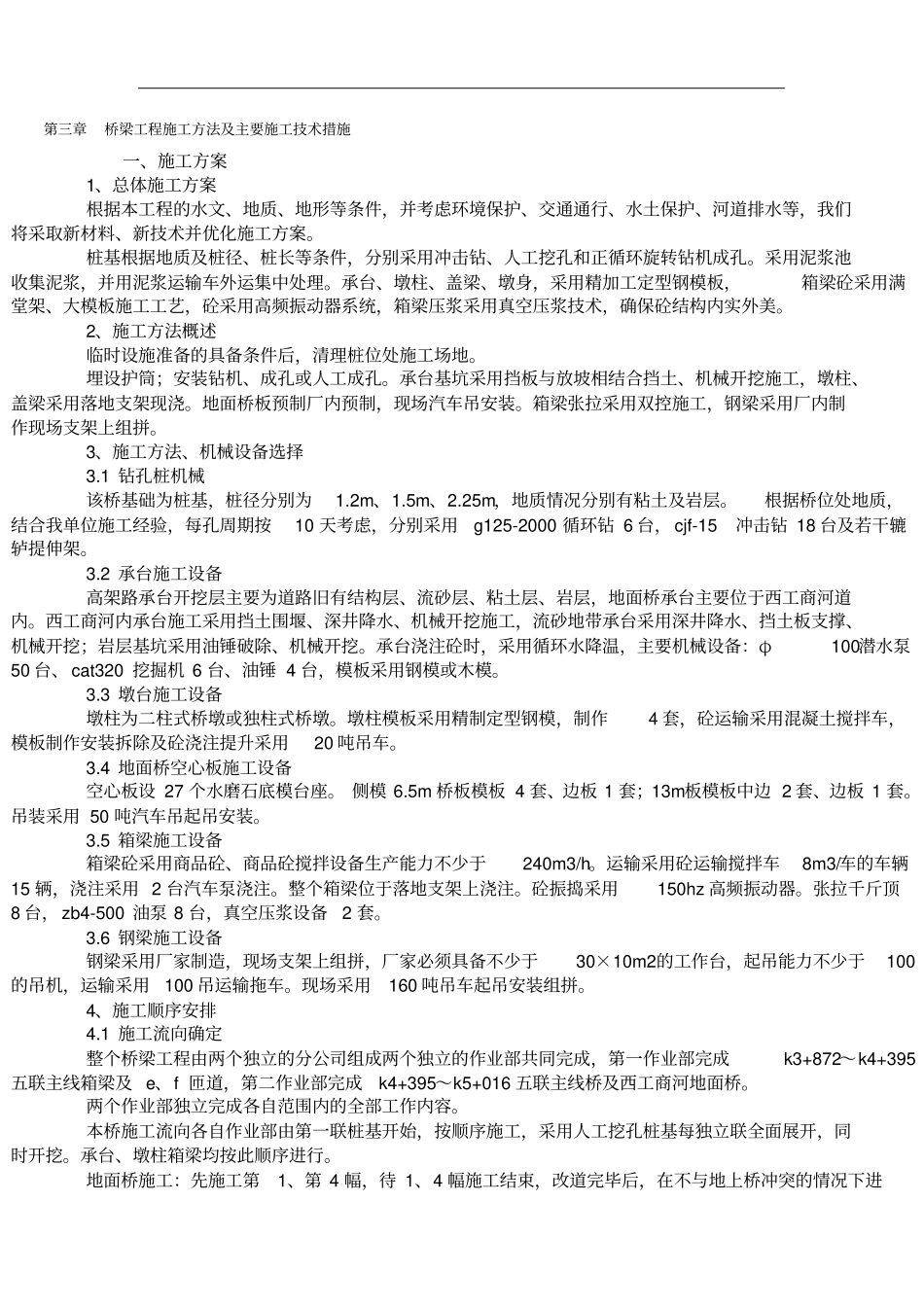

第三章桥梁工程施工方法及主要施工技术措施一、施工方案1、总体施工方案根据本工程的水文、地质、地形等条件，并考虑环境保护、交通通行、水土保护、河道排水等，我们将采取新材料、新技术并优化施工方案。桩基根据地质及桩径、桩长等条件，分别采用冲击钻、人工挖孔和正循环旋转钻机成孔。采用泥浆池收集泥浆，并用泥浆运输车外运集中处理。承台、墩柱、盖梁、墩身，采用精加工定型钢模板，箱梁砼采用满堂架、大模板施工工艺，砼采用高频振动器系统，箱梁压浆采用真空压浆技术，确保砼结构内实外美。2、施工方法概述临时设施准备的具备条件后，清理桩位处施工场地。埋设护筒；安装钻机、成孔或人工成孔。承台基坑采用挡板与放坡相结合挡土、机械开挖施工，墩柱、盖梁采用落地支架现浇。地面桥板预制厂内预制，现场汽车吊安装。箱梁张拉采用双控施工，钢梁采用厂内制作现场支架上组拼。3、施工方法、机械设备选择3.1钻孔桩机械该桥基础为桩基，桩径分别为1.2m、1.5m、2.25m，地质情况分别有粘土及岩层。根据桥位处地质，结合我单位施工经验，每孔周期按10天考虑，分别采用g125-2000循环钻6台，cjf-15冲击钻18台及若干辘轳提伸架。3.2承台施工设备高架路承台开挖层主要为道路旧有结构层、流砂层、粘土层、岩层，地面桥承台主要位于西工商河道内。西工商河内承台施工采用挡土围堰、深井降水、机械开挖施工，流砂地带承台采用深井降水、挡土板支撑、机械开挖；岩层基坑采用油锤破除、机械开挖。承台浇注砼时，采用循环水降温，主要机械设备：φ100潜水泵50台、cat320挖掘机6台、油锤4台，模板采用钢模或木模。3.3墩台施工设备墩柱为二柱式桥墩或独柱式桥墩。墩柱模板采用精制定型钢模，制作4套，砼运输采用混凝土搅拌车，模板制作安装拆除及砼浇注提升采用20吨吊车。3.4地面桥空心板施工设备空心板设27个水磨石底模台座。侧模6.5m桥板模板4套、边板1套；13m板模板中边2套、边板1套。吊装采用50吨汽车吊起吊安装。3.5箱梁施工设备箱梁砼采用商品砼、商品砼搅拌设备生产能力不少于240m3/h。运输采用砼运输搅拌车8m3/车的车辆15辆，浇注采用2台汽车泵浇注。整个箱梁位于落地支架上浇注。砼振捣采用150hz高频振动器。张拉千斤顶8台，zb4-500油泵8台，真空压浆设备2套。3.6钢梁施工设备钢梁采用厂家制造，现场支架上组拼，厂家必须具备不少于30×10m2的工作台，起吊能力不少于100的吊机，运输采用100吊运输拖车。现场采用160吨吊车起吊安装组拼。4、施工顺序安排4.1施工流向确定整个桥梁工程由两个独立的分公司组成两个独立的作业部共同完成，第一作业部完成k3+872～k4+395五联主线箱梁及e、f匝道，第二作业部完成k4+395～k5+016五联主线桥及西工商河地面桥。两个作业部独立完成各自范围内的全部工作内容。本桥施工流向各自作业部由第一联桩基开始，按顺序施工，采用人工挖孔桩基每独立联全面展开，同时开挖。承台、墩柱箱梁均按此顺序进行。地面桥施工：先施工第1、第4幅，待1、4幅施工结束，改道完毕后，在不与地上桥冲突的情况下进行第2、3幅施工。4.2分项工程施工顺序4.2.1基础施工由于桥基础工作量大，工期紧，全桥桩基同时施工，全桥投入钻机24台，54个班组施工，专业人员进行施工。4.2.2承台施工顺序承台按成桩顺序进行施工。4.2.3墩柱施工顺序墩柱按承台施工顺序进行，桥墩、墩柱采用定型钢模4套，建立三个专业组，绑扎钢筋、立模板、浇注砼组织流水施工。4.2.4箱梁施工顺序箱梁由两个作业部按成墩先后顺序逐联施工。建立五个专业组。支架搭设、立模、绑扎钢筋、浇注砼、施加预应力、落架组织流水施工。4.2.5钢梁施工钢箱梁在厂家制作组拼完成，现场墩柱施工完成后，整联组拼，施加预应力，建立四个专业组，制作片梁组拼、支架搭设运输、拼装、施加预应力、拆架，组织流水施工。4.2.6地面桥空心板施工地面桥空心板按第1、4幅、第2、3幅的顺序预制场连续制作，现场安装。二、主要分项工程的施工方法及工艺要点（一）桩基工程1、桩基施工整体要求1.1桩基成孔根据不同的地质孔深、孔径情况分别采用人工挖孔、冲击钻成孔及正循环磨盘钻成孔。成孔要求孔位正确、孔径适宜、沉淀厚度满足...
