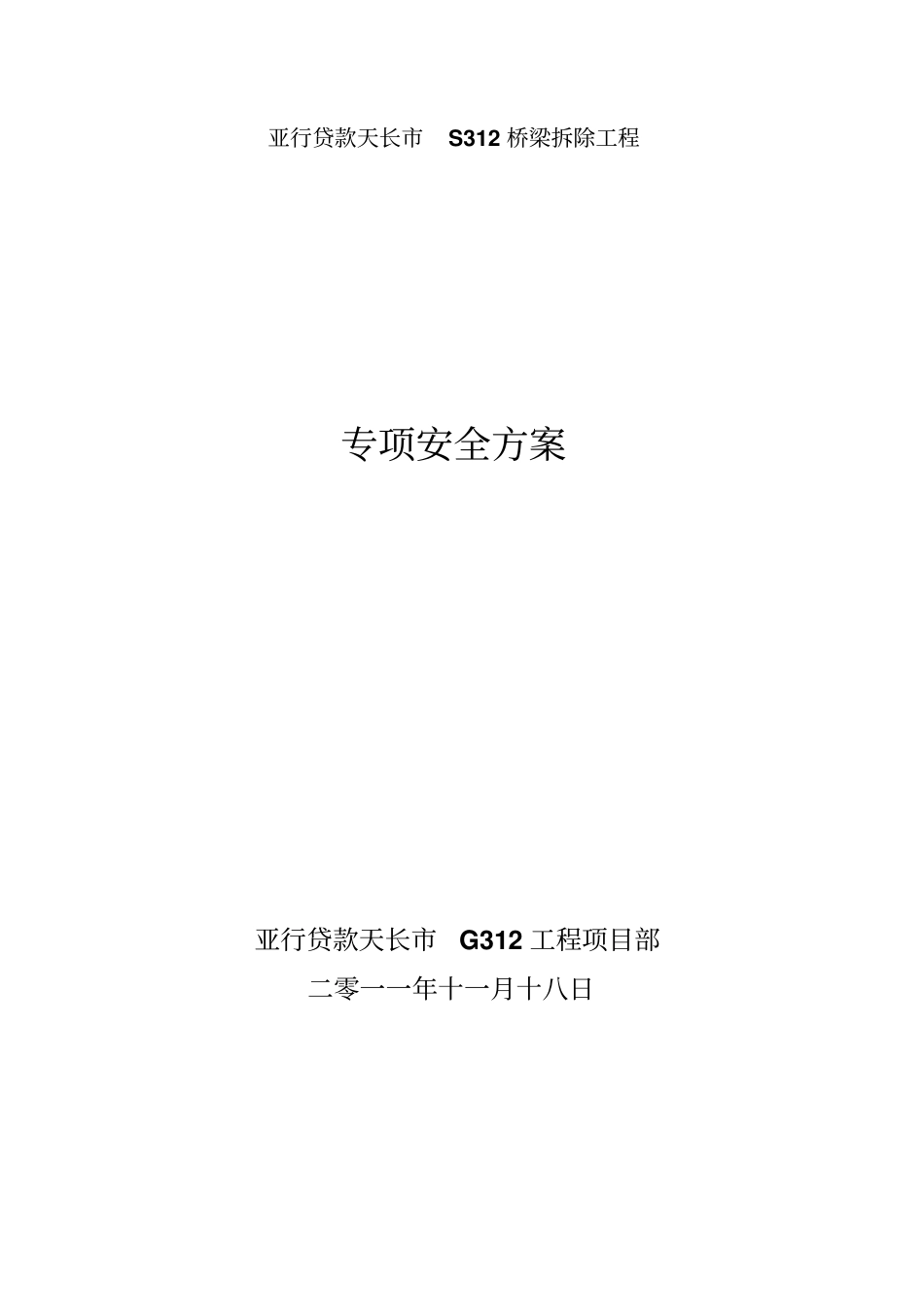

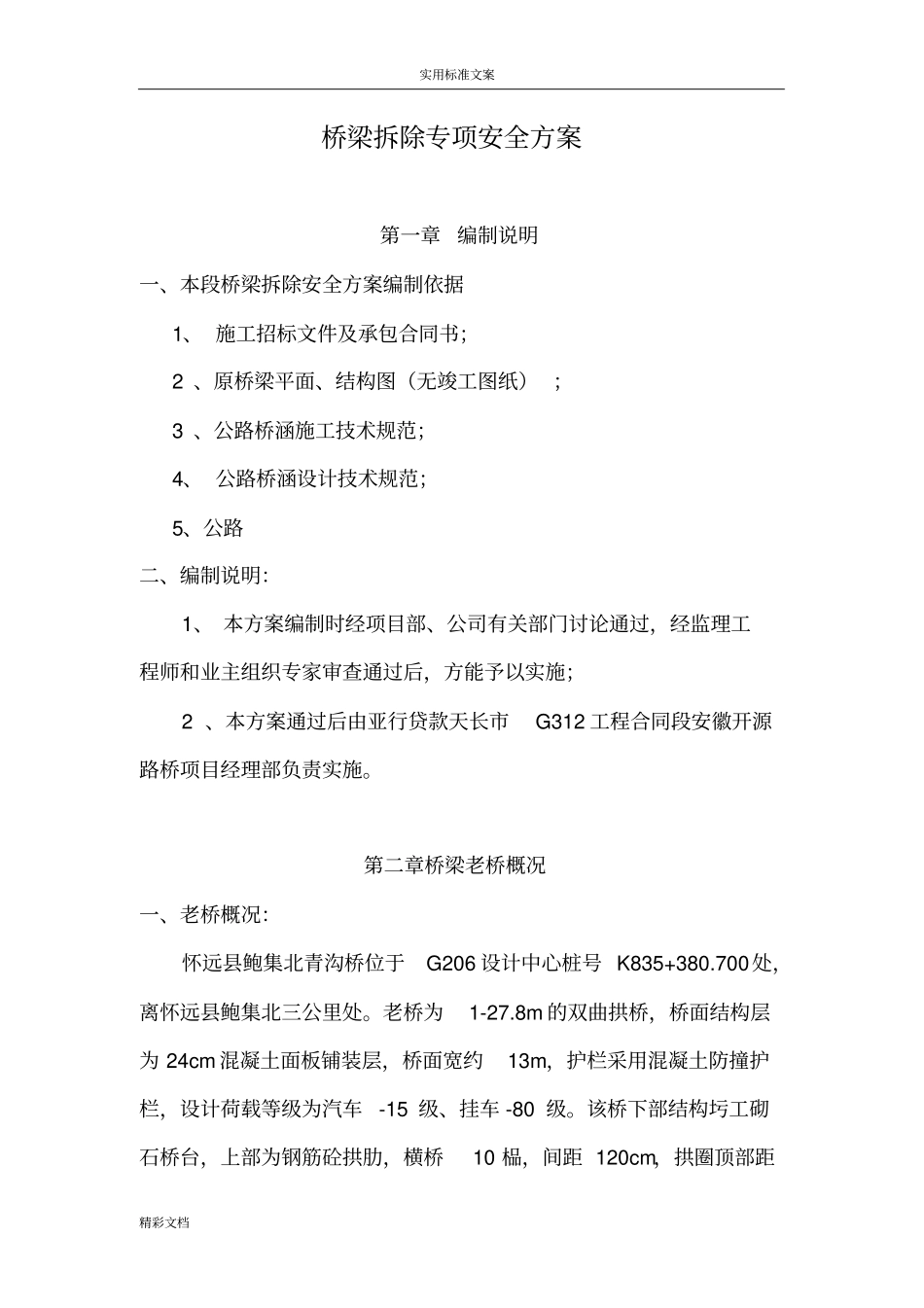

亚行贷款天长市S312桥梁拆除工程专项安全方案亚行贷款天长市G312工程项目部二零一一年十一月十八日实用标准文案精彩文档桥梁拆除专项安全方案第一章编制说明一、本段桥梁拆除安全方案编制依据1、施工招标文件及承包合同书；2、原桥梁平面、结构图（无竣工图纸）；3、公路桥涵施工技术规范；4、公路桥涵设计技术规范；5、公路二、编制说明：1、本方案编制时经项目部、公司有关部门讨论通过，经监理工程师和业主组织专家审查通过后，方能予以实施；2、本方案通过后由亚行贷款天长市G312工程合同段安徽开源路桥项目经理部负责实施。第二章桥梁老桥概况一、老桥概况：怀远县鲍集北青沟桥位于G206设计中心桩号K835+380.700处，离怀远县鲍集北三公里处。老桥为1-27.8m的双曲拱桥，桥面结构层为24cm混凝土面板铺装层，桥面宽约13m，护栏采用混凝土防撞护栏，设计荷载等级为汽车-15级、挂车-80级。该桥下部结构圬工砌石桥台，上部为钢筋砼拱肋，横桥10榀，间距120cm，拱圈顶部距实用标准文案精彩文档水面最高约600cm，桥下水深约为150cm，无通航，水流缓慢，预估六、七月份雨季到来时水流量将有所加大。二、北青沟桥老桥现状：经现场调查，北青沟桥老桥拱肋完整，未发现裂缝；拱肋间的横隔板与拱肋连接完整，局部发现细微裂缝；拱肋上的立柱与拱肋连接部位部分表层砼风化剥落，连接部分钢筋外露。北青沟桥在上次维修中在左幅新建了同桥型的宽5.5m的拱桥，结合原先的7.5m的右幅老桥，形成了现在的13m拼凑式桥型，在此次的施工中，我部将采用“半幅施工、半幅通行”及先拆除右幅拱桥，待施工完成后开放交通再拆除左幅拱桥的施工的方法组织施工，施工中对左幅通车的半幅采取相应加固措施，同时对交通进行管制。第三章施工准备一、老桥平面图、结构图的绘制项目部组织拆桥有关人员进行老桥现场勘测，了解老桥的基本概况及各部分构件的工程量，掌握桥梁的结构及受力特点。二、测量定线项目部配专业测量人员对老桥进行现场测量定位，并与现场堪测的老桥一一核对，桥梁平面位置与老桥相符。在每孔中点、拱脚、1/4拱肋、拱顶布置7个观测点，以便在桥梁拆除过程中及时观测墩顶、拱肋的变形情况。三、施工方案的分析讨论及技术准备实用标准文案精彩文档根据老桥结构及现场情况，我项目部组织召开由公司、项目部工程技术人员参加的拆桥方案专题会议，并请有关专家对方案的可行性、安全性进行论证。1、曲拱桥结构建造特点：结构建造时的特点是将主拱圈化整为零，再集零为整。在施工过程中，主拱圈各组成部分（拱肋、拱波、拱板）是按先后程序安装砌筑，并先后参加共同受力，代替拱架的作用。因此双曲拱桥拆除时，就有不同于其它桥型的特殊性。对于等截面悬链线无铰双曲拱桥其最大的优点是施工方便，受力明确，特别适合采用无支架施工，因此在拆除此类桥梁时，可采用小支架的施工方法，以节省投入，缩短工期，同时亦可保证施工安全。2、针对双曲拱桥施工过程中的特点，在将各单独构件组合成拱圈的施工过程中，要在构造上全盘考虑各阶段的受力状态，采取各项有效的措施，确保在径向、横桥向和顺桥向，主拱圈的结合强度和整体性。但在拆桥过程中却是反其道而行之，逐步的肢解主拱圈的结合强度和整体性。由于主拱圈是按拱肋、拱波、拱板的程序安装、浇筑，分批参与受力，在施工过程中，压力线处于不断的变化中并与拱轴线偏离。因此，对于悬链线双曲拱桥在拆桥的卸载过程中使不断变化中的压力线尽量不偏离拱轴线是拆桥成功的关键所在。3、悬链线曲拱桥矢跨比的大小对拱桥的受力也是一项重要的因素，矢跨比小的坦拱便于施工，但水平推力大，因弹性压缩、混凝土收缩、温度影响所产生的附加内力大，对拱圈不利，对拱的纵向稳定不利。实用标准文案精彩文档4、根据等截面悬链线无铰拱拱顶的弯矩影响线原理，尽量先在拱的正弯矩区对称卸载。据此，设计出以下的拆除总体方案。采取小支架法两阶段拆除，支架搭设后，第一阶段人工配合小型机具拆除拱上结构和空腹段及均衡拆除实腹段；第二阶段在支架上切断拱肋成曲梁调离。四、临时设施建设施工队伍临时驻地及项目部驻地已建设完毕；施工及生活用水、电，临时堆放废渣...
