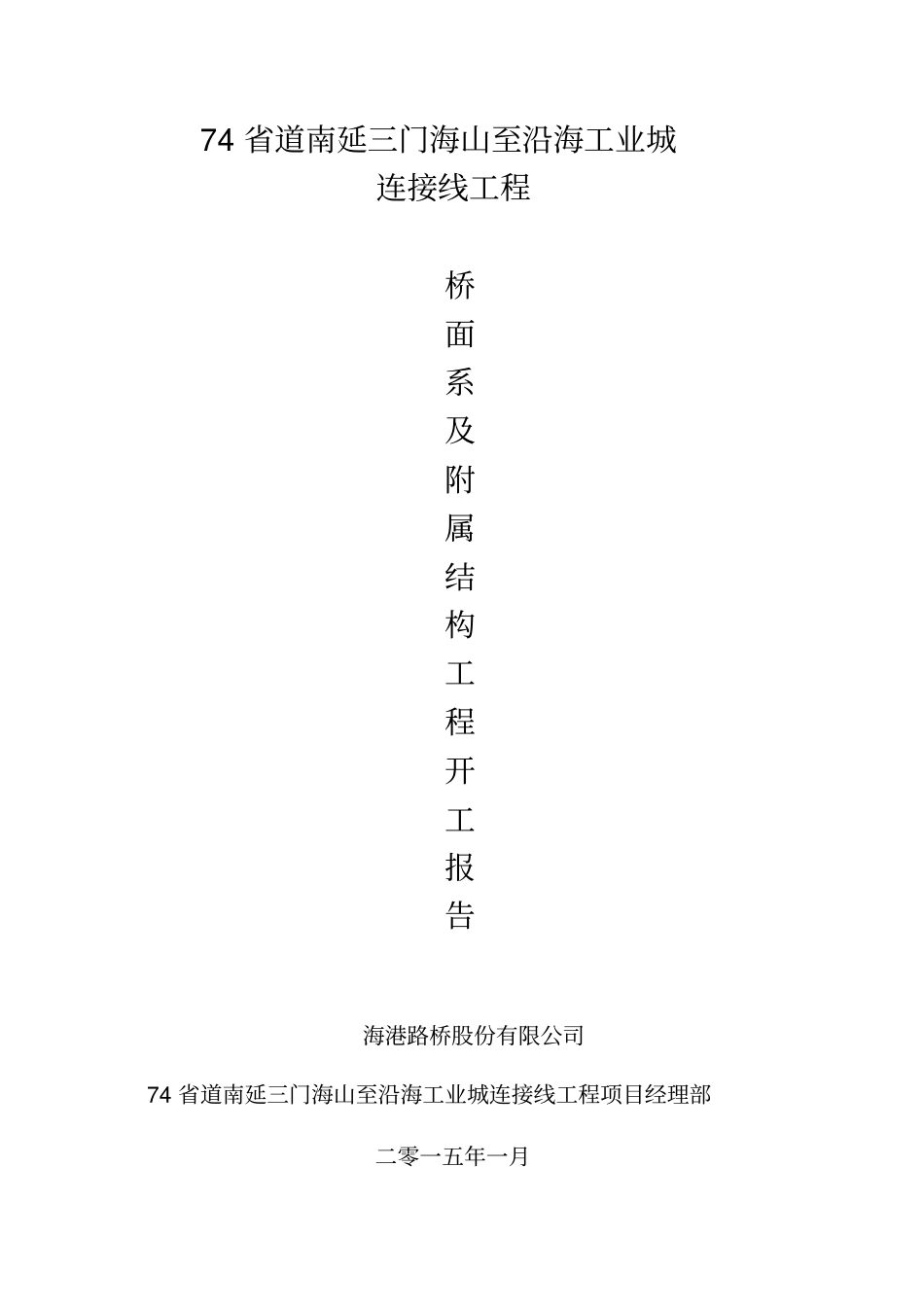

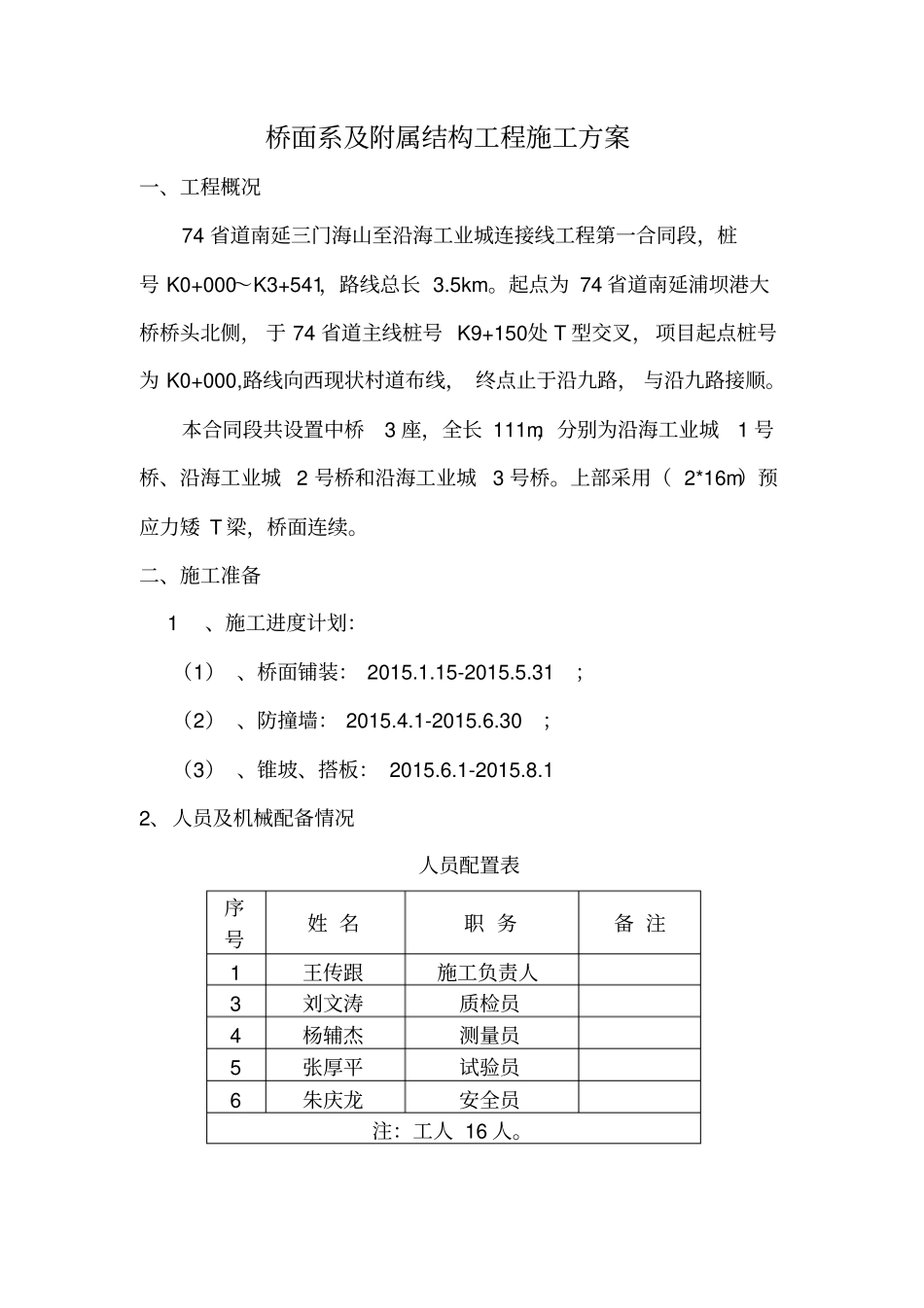

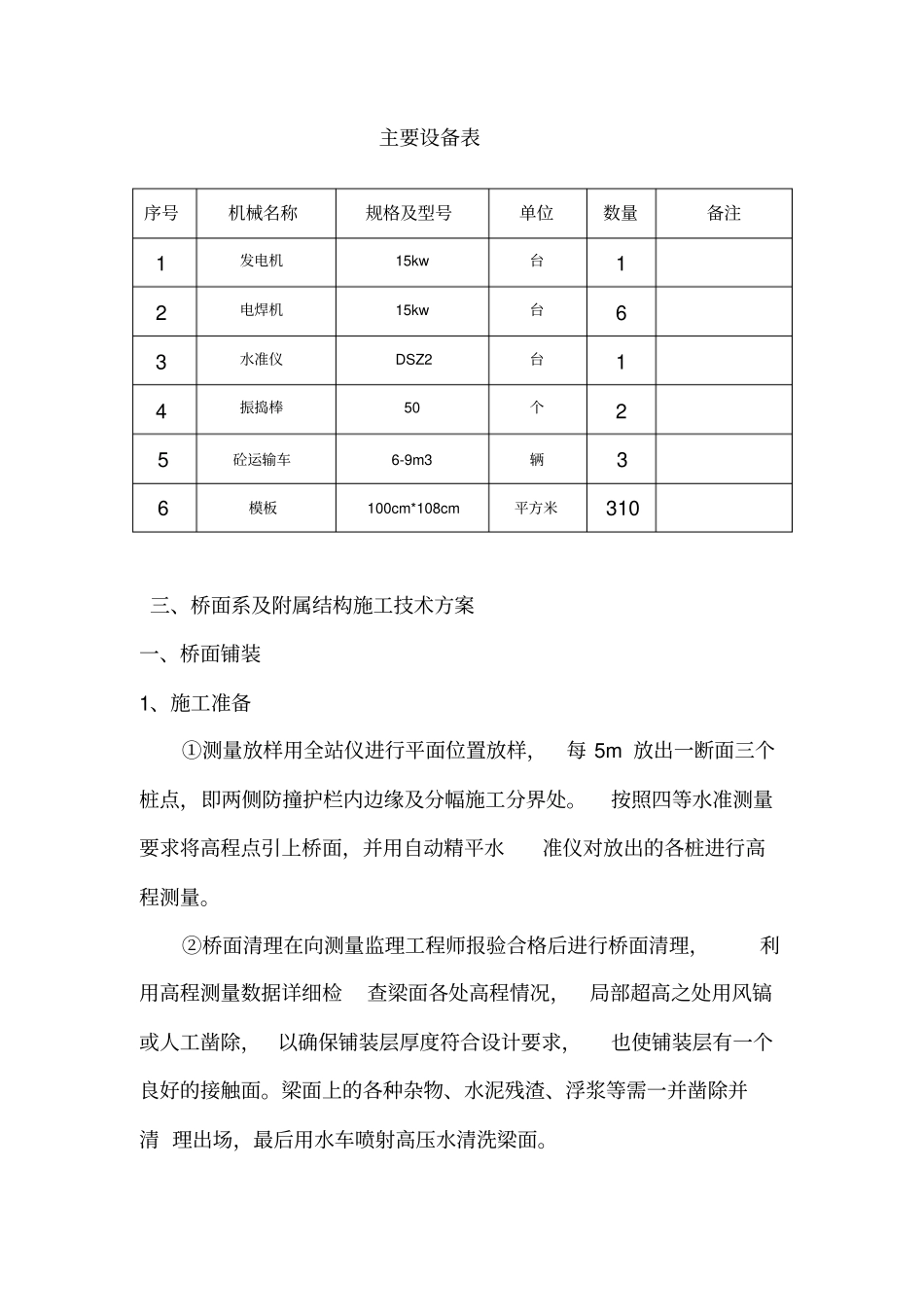

74省道南延三门海山至沿海工业城连接线工程桥面系及附属结构工程开工报告海港路桥股份有限公司74省道南延三门海山至沿海工业城连接线工程项目经理部二零一五年一月桥面系及附属结构工程施工方案一、工程概况74省道南延三门海山至沿海工业城连接线工程第一合同段,桩号K0+000~K3+541,路线总长3.5km。起点为74省道南延浦坝港大桥桥头北侧,于74省道主线桩号K9+150处T型交叉,项目起点桩号为K0+000,路线向西现状村道布线,终点止于沿九路,与沿九路接顺。本合同段共设置中桥3座,全长111m,分别为沿海工业城1号桥、沿海工业城2号桥和沿海工业城3号桥。上部采用(2*16m)预应力矮T梁,桥面连续。二、施工准备1、施工进度计划:(1)、桥面铺装:2015.1.15-2015.5.31;(2)、防撞墙:2015.4.1-2015.6.30;(3)、锥坡、搭板:2015.6.1-2015.8.12、人员及机械配备情况人员配置表序号姓名职务备注1王传跟施工负责人3刘文涛质检员4杨辅杰测量员5张厚平试验员6朱庆龙安全员注:工人16人。主要设备表序号机械名称规格及型号单位数量备注1发电机15kw台12电焊机15kw台63水准仪DSZ2台14振捣棒50个25砼运输车6-9m3辆36模板100cm*108cm平方米310三、桥面系及附属结构施工技术方案一、桥面铺装1、施工准备①测量放样用全站仪进行平面位置放样,每5m放出一断面三个桩点,即两侧防撞护栏内边缘及分幅施工分界处。按照四等水准测量要求将高程点引上桥面,并用自动精平水准仪对放出的各桩进行高程测量。②桥面清理在向测量监理工程师报验合格后进行桥面清理,利用高程测量数据详细检查梁面各处高程情况,局部超高之处用风镐或人工凿除,以确保铺装层厚度符合设计要求,也使铺装层有一个良好的接触面。梁面上的各种杂物、水泥残渣、浮浆等需一并凿除并清理出场,最后用水车喷射高压水清洗梁面。2、桥面铺装施工工艺流程,如下图:3、钢筋安装按照图纸设计,铺装层钢筋采用冷轧带肋钢筋网。安装摆放时注意平整顺直,两网片间的接头采用绑扎搭接,搭接长度满足桥规要求。保护层垫块提前用高标号水泥砂浆预制,强度达到要求后方可使用,梁板湿接缝施工桥面凿毛、清洁清洗桥面测量放样铺设、绑扎钢筋网片安装振捣行走轨道浇筑砼、摊铺、整平抹面、拉毛覆盖、养生梁板湿接缝施工梁板湿接缝施工现场梅花形布置,确保钢筋网片稳定牢固及保护层厚度满足有关要求,在桥面连续及伸缩缝处按设计要求设加强钢筋4、模板安装①根据放样点用墨线弹出模板安装的纵向轴线,在轴线外侧约1cm处每隔1m用冲击钻在梁面上钻孔,孔内打入φ10钢筋。②测出每5m桩点处钢筋顶端高度,推算安装模板顶面的高度并做好记号,然后拉线定出加密托架的安装高度。③严格按照既定标高进行角钢(或型钢)安装,注意模板的安装牢固及稳定性,接缝处应线形平顺,不允许因角钢端头翘曲变形引起高差突变。④模板安装完毕后再次进行高程复测,每道模板每2米检测1点,对超过要求的点进行适当调整。⑤模板安装完成后对其底部缝隙,用水泥包装纸(或其它纤维制品)进行封堵,要求堵塞严密,不得漏浆。5、混凝土浇筑①混凝土浇筑由横坡低处向高处进行,混凝土罐车从侧面没有铺钢筋网的地方利用施工料槽进行放料,振捣采用插入式振捣。人工配合进行模板内混凝土的摊铺,靠边角处应采用插入式振捣辅助布料。②浇筑之前再次检查钢筋模板的安装情况,发现有杂物及时清理,对跑位、松动、保护层不够的地方及时进行调整。③对要施工的梁面洒水润湿。④混凝土利用砼运输车运至现场,配合人工进行摊铺作业。人工摊铺时的混凝土面比角钢略高,要求摊铺均匀。混凝土振动靠边角先用插入式振捣器振捣,再用平板振动器全面振捣,最后用震动梁来回两次震动密实并初平。振捣梁操作时,应设专人控制振动行驶速度、铲料和填料,确保铺装面饱满、密实及表面平整。⑤人工拖压滚筒进一步滚压整平,然后用铝合金直尺横桥向进行来回拉动并匀速向前滑动,熟练工人跟进检查尺面与混凝土接触情况,对高处减料低处补料,严禁利用纯砂浆填补找平。⑥待混凝土稍硬,用手指轻按不粘浆后即可进行面层拉毛工作。拉毛采用尼龙丝刷进行表面拉毛处理,深度控制在1~2mm。6、拆除模板混凝...
