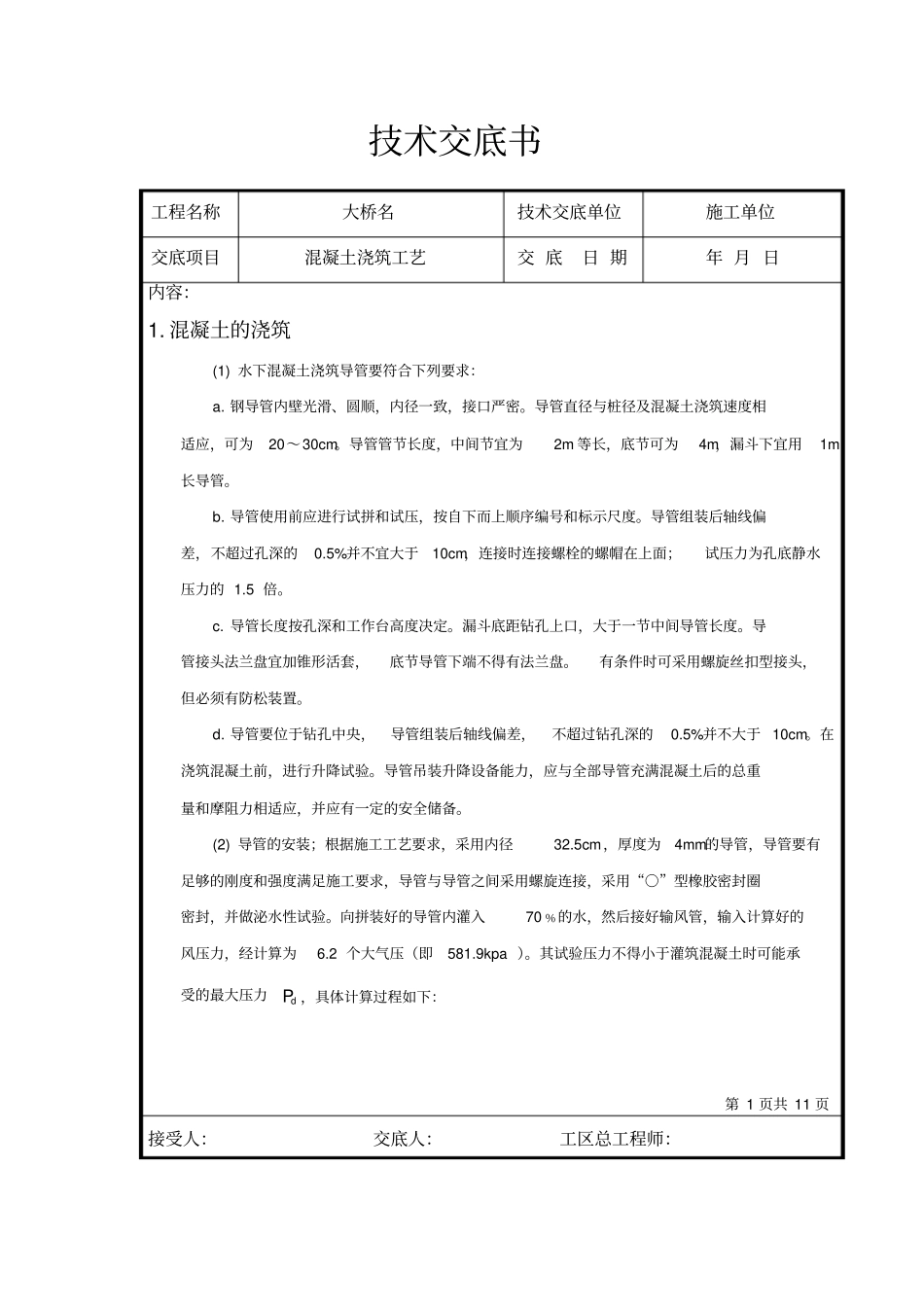

技术交底书工程名称大桥名技术交底单位施工单位交底项目混凝土浇筑工艺交底日期年月日内容：1.混凝土的浇筑(1)水下混凝土浇筑导管要符合下列要求：a.钢导管内壁光滑、圆顺，内径一致，接口严密。导管直径与桩径及混凝土浇筑速度相适应，可为20～30cm。导管管节长度，中间节宜为2m等长，底节可为4m，漏斗下宜用1m长导管。b.导管使用前应进行试拼和试压，按自下而上顺序编号和标示尺度。导管组装后轴线偏差，不超过孔深的0.5%并不宜大于10cm，连接时连接螺栓的螺帽在上面；试压力为孔底静水压力的1.5倍。c.导管长度按孔深和工作台高度决定。漏斗底距钻孔上口，大于一节中间导管长度。导管接头法兰盘宜加锥形活套，底节导管下端不得有法兰盘。有条件时可采用螺旋丝扣型接头，但必须有防松装置。d.导管要位于钻孔中央，导管组装后轴线偏差，不超过钻孔深的0.5%并不大于10cm。在浇筑混凝土前，进行升降试验。导管吊装升降设备能力，应与全部导管充满混凝土后的总重量和摩阻力相适应，并应有一定的安全储备。(2)导管的安装；根据施工工艺要求，采用内径32.5cm，厚度为4mm的导管，导管要有足够的刚度和强度满足施工要求，导管与导管之间采用螺旋连接，采用“○”型橡胶密封圈密封，并做泌水性试验。向拼装好的导管内灌入70﹪的水，然后接好输风管，输入计算好的风压力，经计算为6.2个大气压（即581.9kpa）。其试验压力不得小于灌筑混凝土时可能承受的最大压力dP，具体计算过程如下：第1页共11页接受人：交底人：工区总工程师：技术交底书工程名称大桥名技术交底单位施工单位交底项目混凝土浇筑工艺交底日期年月日内容：wwccdhhP式中c——混凝土的密度，取c=243mkN；ch——导管内混凝土柱最大高度，一般采用全长，取ch=39m；w——孔内水或泥浆的密度，取w=1.083mkN；wh——灌筑时，混凝土顶面至水面或泥浆面的高差，取wh=39m。则：88.8933908.13924dP（kPa）化为大气压：531001.11088.893dP85.8个大气压经检测合格后，导管方可使用。(3)提升钻机，盖好井口盖板，连接导管并下入水下。导管在安装过程中，严格按照施工工艺要求，导管采用密封连接，保证不漏水。导管底端面距孔底0.30-0.50m。(4)储料斗要有足够的容量，首批砼量计算量为AHdhVc421；cwwHh1；EDcHHH其中V——开导管灌筑首批混凝土的需要量，m3；d——导管内径，m；cH——首批混凝土要求达到的桩孔灌筑深度，m；EH——导管埋入混凝土的深度，一般取0.8～1.2m；DH——管底至孔底的高差，一般取0.4m～0.5m；A——桩孔截面积，m2；1h——孔内混凝土到达cH高度时，导管内混凝土与导管外水压平衡所需高度，m；第2页共11页接受人：交底人：工区总工程师：技术交底书工程名称大桥技术交底单位施工单位交底项目混凝土浇筑工艺交底日期年月日内容：wH——雨季灌筑混凝土顶面至孔内水面的高差，m；w——孔内水或泥浆的密度，310mkN水，312~11mkN泥浆；c——混凝土拌合物密度，324mkNc。(5)桩基混凝土浇筑前，工作面要清理，并要采取防、排泥浆措施，按规定填写检查钻孔桩桩孔和钢筋笼情况的“工程检验单”，在浇筑过程中，填写“水下混凝土浇筑记录”。(6)混凝土的初存量要满足首批混凝土入孔后，导管埋入混凝土的深度不得小于1m并不要大于3m；当桩身较长时，导管埋入混凝土中的深度可适当加大。当混凝土面接近钢筋骨架时，放慢灌注速度，混凝土面进入钢筋骨架一定深度后，适当提升导管，使钢筋骨架在导管下口有一定的深度。(7)桩基浇筑混凝土时，必须连续浇筑，中途不得停顿，最长不超过8h，必要时可以加入监理工程师认可的缓凝减水剂。导管在混凝土埋深为2-6m，经常检测混凝土面距护筒顶距离，对比导管长度，勤拔导管。水下砼浇注高度比设计桩顶标高多灌1.0m以上。混凝土浇筑完毕后，位于地面以下及桩顶以下的孔口护筒应在混凝土初凝前拔出。(8)混凝土浇筑过程中经常检测砼坍落度，并做好记录，每桩做砼试块不少于2组，用于检测水下砼的抗压强度。(9)在浇注过程中，将孔内溢出的泥浆引流至适当地点处理，防止污染河流及周围环境。2.钻孔桩灌注混凝土时不良现象的处理(1)坍孔在灌注过程中如发现井孔护筒浆内泥浆位忽然上升溢出护筒，随即骤...
