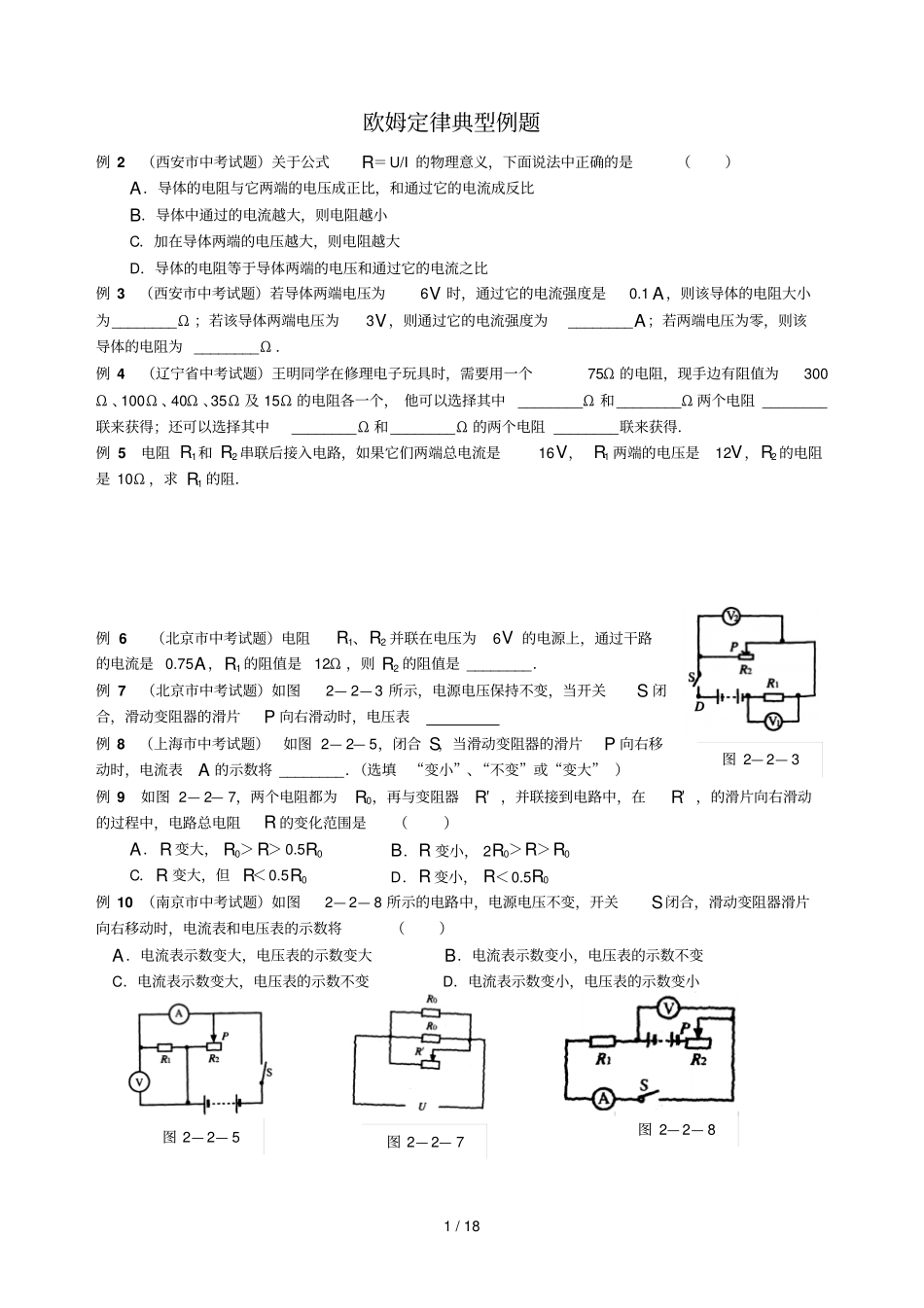

1/18图2—2—3欧姆定律典型例题例2（西安市中考试题）关于公式R＝U/I的物理意义，下面说法中正确的是（）A．导体的电阻与它两端的电压成正比，和通过它的电流成反比B．导体中通过的电流越大，则电阻越小C．加在导体两端的电压越大，则电阻越大D．导体的电阻等于导体两端的电压和通过它的电流之比例3（西安市中考试题）若导体两端电压为6V时，通过它的电流强度是0.1A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω．例4（辽宁省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得．例5电阻R1和R2串联后接入电路，如果它们两端总电流是16V，R1两端的电压是12V，R2的电阻是10Ω，求R1的阻．例6（北京市中考试题）电阻R1、R2并联在电压为6V的电源上，通过干路的电流是0.75A，R1的阻值是12Ω，则R2的阻值是________．例7（北京市中考试题）如图2—2—3所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表例8（上海市中考试题）如图2—2—5，闭合S，当滑动变阻器的滑片P向右移动时，电流表A的示数将________．（选填“变小”、“不变”或“变大”）例9如图2—2—7，两个电阻都为R0，再与变阻器R′，并联接到电路中，在R′，的滑片向右滑动的过程中，电路总电阻R的变化范围是（）A．R变大，R0＞R＞0.5R0B．R变小，2R0＞R＞R0C．R变大，但R＜0.5R0D．R变小，R＜0.5R0例10（南京市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A．电流表示数变大，电压表的示数变大B．电流表示数变小，电压表的示数不变C．电流表示数变大，电压表的示数不变D．电流表示数变小，电压表的示数变小图2—2—5图2—2—7图2—2—82/18图2—2—9图2—2—10图2—2—11图2—2—12图2—2—14图2—2—15例11如图2—2—9所示电路，电源电压U不变．将开关S闭合，电流表A1的读数将________，电流表A2的读数将________，电压表V的读数将_________．（填“变大”、“变小”或“不变”）例13（山西省中考试题）如图2—2—10，电阻R1＝2Ω，某同学在实验过程中记录了三只电表的读数，但漏记了单位，记下的一组数据是1、2、3（电流单位是A，电压单位是V），则这位同学所用的电源电压为________V，R2的阻值为________Ω．例14（甘肃省中考试题）如图2—2—11所示电路，已知电源电压为6V，电阻Rl＝10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是________V，电流表最小示数是________A．例15如图2—2—12（a）的电路中，电源电压U＝15V不变，R1＝4Ω．当变阻器的滑片P从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R，的最大阻值例16（山西省中考试题）如图2—2—13（a）电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13∶5B．3∶5C．5∶3D．5∶8例17（北京市中考试题）如图2—2—14所示，电源两极间电压不变，R1＝8Ω，R2＝12Ω．当S1闭合S2断开，①②都是电流表时，两表示数之比为________．当S1、S2都闭合，①②都是电夺表时，两表示数之比为________．a图2—2—13bc图2—2—173/18图2—2—19例18（河北省中考试题）如图2—2—15所示电路，电源电压保持不变．当S闭合时，R1和R3两端电压之比为U1∶U2＝1∶4，电流表的示数为I；当S断开时，R1、R2、R3两端电压分别为U1′、U2′、U3′，且U1′∶U2′＝1∶2，电流表的示数为I′．则下列判断正确的是（）A．I∶I′＝2∶5B．I∶I′＝5∶2C．U1∶U1′＝5∶7D．U3∶U3′＝7∶5例19（天津市中考试题）如图2—2—17，滑动变阻器的最大阻值R为定值电阻R0的3倍．当将滑动变阻器的滑片由最大值调到中点位置时，则（）（设电源电...
