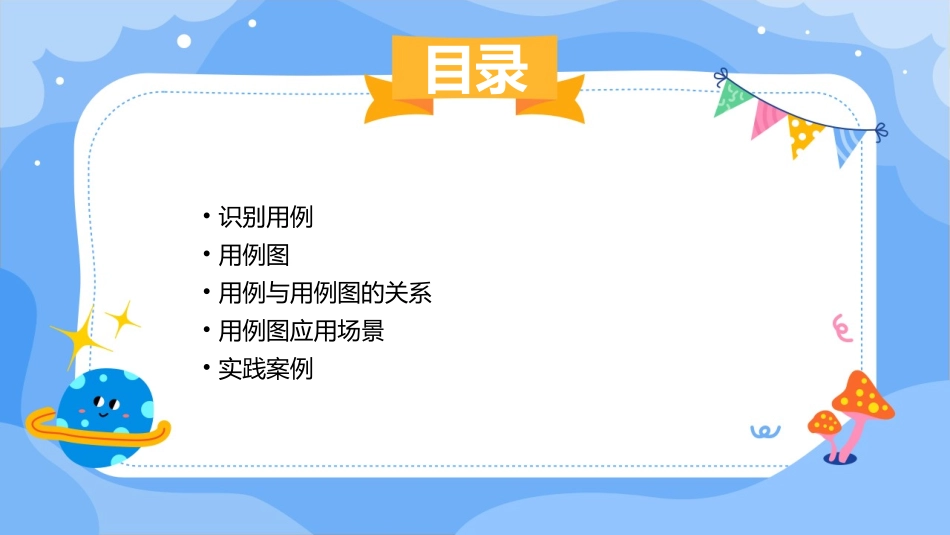

识别用例和用例图课件目录•识别用例•用例图•用例与用例图的关系•用例图应用场景•实践案例01识别用例用例（UseCase）：描述系统与外部实体之间的交互，以实现某个特定目标。用例定义了系统功能需求，强调从用户的角度描述系统行为。用例通常包括参与者和系统之间的交互，以及交互的结果。用例定义03用户用例描述用户需求、用户行为和用户目标。01业务用例描述业务规则、业务流程和业务需求。02系统用例描述系统功能、系统需求和系统行为。用例分类用例描述01用例描述应包括参与者和系统的基本属性、前置条件、后置条件、场景和特殊场景等信息。02用例描述应清晰、准确、完整，以便开发人员理解并实现用例。用例描述应遵循统一建模语言（UML）规范，使用标准的图示和符号表示用例。0302用例图用例图定义总结词用例图是一种用于描述系统功能的图形化表示方法。详细描述用例图是一种UML（统一建模语言）的图形表示，用于描述系统与外部实体之间的交互，即系统的功能需求。它通过图形化的方式展示系统中的用例以及用例之间的关系。用例图由用例、参与者和它们之间的关系构成。总结词用例图主要由三个部分构成：用例、参与者和它们之间的关系。用例代表系统的功能需求，参与者是与系统交互的其他实体。用例和参与者之间的关系通常表示为椭圆和人和线段，椭圆表示用例，人形表示参与者，线段表示它们之间的交互关系。详细描述用例图构成总结词绘制用例图需要遵循一定的步骤和方法。详细描述绘制用例图需要遵循以下步骤：首先确定系统的边界和参与者，然后识别系统的用例，接着确定用例之间的关系，最后绘制出用例图。在绘制过程中，需要注意用例的命名规范和清晰度，以及关系的正确表达。同时，为了提高可读性和易理解性，可以在图中添加必要的注释和说明。用例图绘制方法03用例与用例图的关系123用例图是UML（统一建模语言）的一种图形表示，用于描述系统功能和系统与参与者之间的交互。用例是系统功能的抽象描述，它定义了参与者与系统之间的交互行为。用例图通过图形化的方式展示用例之间的关系，包括关联、包含、扩展等，帮助开发人员更好地理解和管理复杂的系统。用例与用例图的关联团队协作用例图可以作为团队之间沟通和协作的工具，帮助团队成员更好地理解彼此的工作和系统整体结构。测试用例编写用例图可以作为测试用例编写的基础，帮助测试人员更好地理解测试需求和编写测试用例。系统设计用例图可以作为系统设计的基础，帮助开发人员设计出符合需求的系统架构和模块。需求分析用例图可以帮助开发人员和客户更好地理解系统的需求，明确系统的功能和边界。用例图在软件开发中的作用类图用于描述系统的类和类之间的关系，与用例图相互补充，共同描述系统的结构和功能。类图活动图用于描述系统的业务流程和并行行为，与用例图一起使用，可以更全面地描述系统的行为。活动图顺序图用于描述系统对象之间的交互和消息传递，与用例图一起使用，可以更详细地描述系统的行为和实现细节。顺序图用例图与其他UML图的关系04用例图应用场景VS用例图可以帮助团队成员更好地理解用户需求，通过绘制用例图，将用户需求可视化，便于团队成员更好地理解需求。需求分析用例图可以用于对用户需求进行分类和整理，将复杂的需求拆分成多个独立的用例，便于对需求进行深入的分析和理解。需求调研需求分析阶段在系统设计阶段，用例图可以帮助设计人员更好地理解业务逻辑和业务流程，从而设计出更加合理的系统架构和功能模块。用例图可以帮助设计人员更好地理解各个功能模块之间的交互关系，从而设计出更加合理的接口和数据流。系统设计阶段接口设计系统设计系统测试阶段用例图可以帮助测试人员更好地理解业务逻辑和业务流程，从而设计出更加合理的测试用例。测试用例设计在系统测试阶段，用例图可以帮助测试人员更好地理解测试需求和测试场景，从而更好地执行测试用例，提高测试效率和测试质量。系统测试05实践案例总结词电商网站用例图设计是识别用例和用例图课件的重要实践案例之一，通过该案例的学习，可以掌握如何识别电商网站的业务需求和功能需求，以及如何绘制相应的用例图。详细描述电商网站...
