气体保护焊的常见问题及处理措施集锦VIP免费

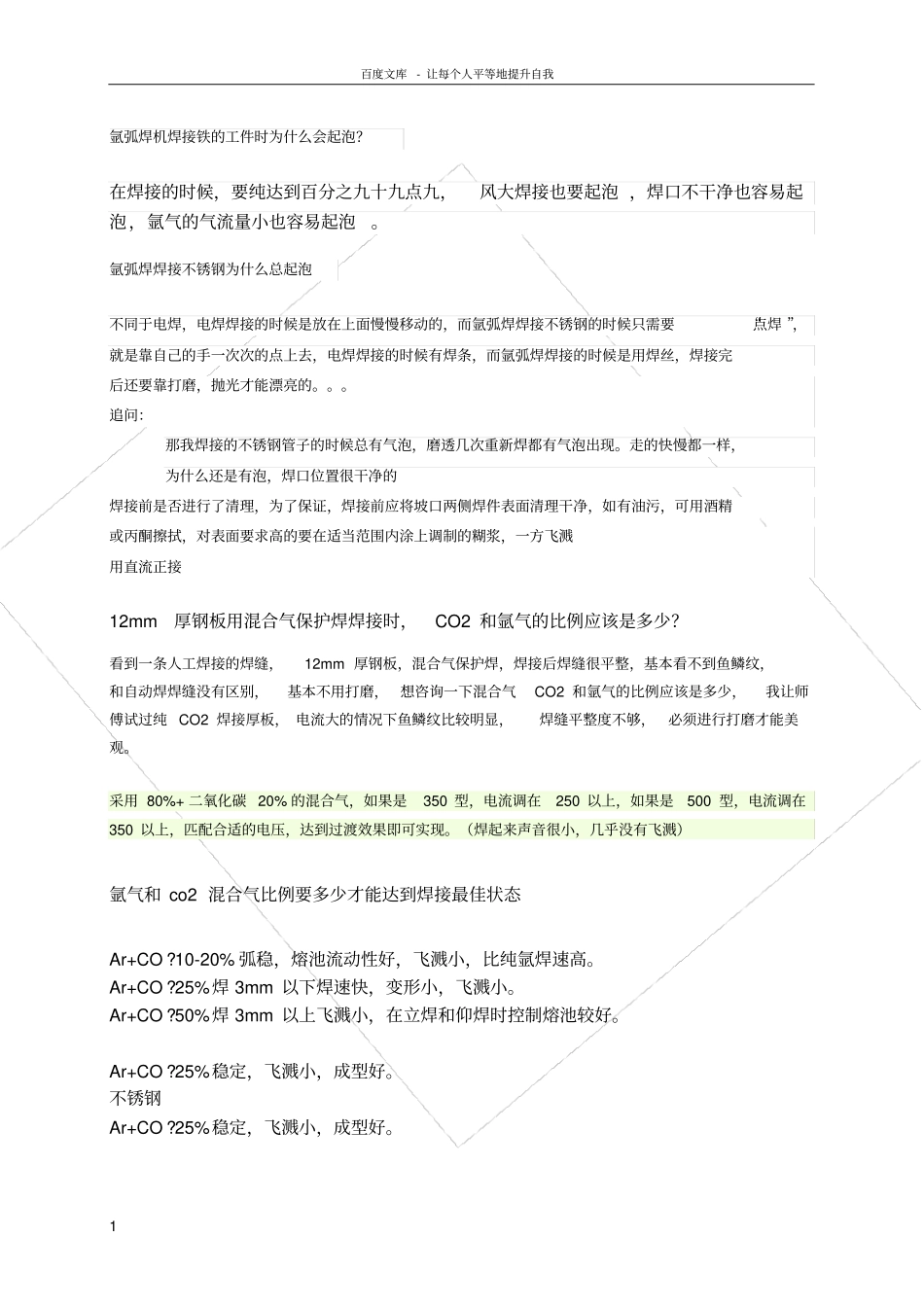

百度文库-让每个人平等地提升自我1氩弧焊机焊接铁的工件时为什么会起泡？在焊接的时候，要纯达到百分之九十九点九，风大焊接也要起泡，焊口不干净也容易起泡，氩气的气流量小也容易起泡。氩弧焊焊接不锈钢为什么总起泡不同于电焊，电焊焊接的时候是放在上面慢慢移动的，而氩弧焊焊接不锈钢的时候只需要“点焊”，就是靠自己的手一次次的点上去，电焊焊接的时候有焊条，而氩弧焊焊接的时候是用焊丝，焊接完后还要靠打磨，抛光才能漂亮的。。。追问：那我焊接的不锈钢管子的时候总有气泡，磨透几次重新焊都有气泡出现。走的快慢都一样，为什么还是有泡，焊口位置很干净的焊接前是否进行了清理，为了保证，焊接前应将坡口两侧焊件表面清理干净，如有油污，可用酒精或丙酮擦拭，对表面要求高的要在适当范围内涂上调制的糊浆，一方飞溅用直流正接12mm厚钢板用混合气保护焊焊接时，CO2和氩气的比例应该是多少？看到一条人工焊接的焊缝，12mm厚钢板，混合气保护焊，焊接后焊缝很平整，基本看不到鱼鳞纹，和自动焊焊缝没有区别，基本不用打磨，想咨询一下混合气CO2和氩气的比例应该是多少，我让师傅试过纯CO2焊接厚板，电流大的情况下鱼鳞纹比较明显，焊缝平整度不够，必须进行打磨才能美观。采用80%+二氧化碳20%的混合气，如果是350型，电流调在250以上，如果是500型，电流调在350以上，匹配合适的电压，达到过渡效果即可实现。（焊起来声音很小，几乎没有飞溅）氩气和co2混合气比例要多少才能达到焊接最佳状态Ar+CO?10-20%弧稳，熔池流动性好，飞溅小，比纯氩焊速高。Ar+CO?25%焊3mm以下焊速快，变形小，飞溅小。Ar+CO?50%焊3mm以上飞溅小，在立焊和仰焊时控制熔池较好。Ar+CO?25%稳定，飞溅小，成型好。不锈钢Ar+CO?25%稳定，飞溅小，成型好。百度文库-让每个人平等地提升自我2氩气二氧化碳焊接混合气为什么会加入氧气能增加的温度，对于焊接，有利于获得理想的熔深。烧氩气和二氧化碳混合气保护焊为什么比纯二氧化碳保护焊电压低应该是富氩混合气的电压高，因为用的射流过度，电流比二氧化碳的短路过度大。二氧化碳的大颗粒过度，换成富氩混合气的射流过度，电流变小，电压变小。如果什么条件都不变，就换保护气，可以帮着导电，所以电压就低。焊接时用到氩气,这是利用了氩气的什么性质?起到的作用又是什么?起保护气的作用.利用了化学性质不活泼的性质.焊接时焊口处在较高的温度下，如果暴露在空气中会导致氧化.影响.故需用保护气隔绝氧气，防止被氧化.提高.二氧化碳气体保护焊飞溅物产生的原因与防治百度文库-让每个人平等地提升自我3百度文库-让每个人平等地提升自我4百度文库-让每个人平等地提升自我5氩气和CO2混合气体保护焊焊接时飞溅多是什么原因？一、和CO2混合焊接时飞溅多是什么原因：1、太长。2、电流太高或太低。3、电压太高或太低。4、突出过长。5、倾斜过度，拖曳角太大。6、过度吸湿。7、情况不良。8、焊件表面杂质或油污过多二、混合气体对飞溅的影响1、由于CO2有较大的飞溅，在较大程度上妨碍了它的使用。为了减少飞溅，采用混合气体是一个行之有效的方法，向CO2中加入氩的混合气体，随着氩含量的增加，飞溅率减少。在不同的焊接规范下Ar+5%CO2混合气体与纯CO2焊相比，它的飞溅率是很小的，飞溅率为1%-3%左右，尤其在CO2焊的中等电流区域（即半短路过渡区）飞溅率高10%左右，而混合气体却很小为2%以下。2、CO2气体随着加入氩的比例增加时，飞溅愈减少，飞溅减少的原因是可从气体成分对冶金反应和熔滴过渡的影响来分析。在混合气体中随着氩含量的增加，气体的氧化性减弱，所生成的一氧化百度文库-让每个人平等地提升自我6碳气体也少，从而减少了由于冶金反应而引起的飞溅。因为熔滴过渡形式的变化，对飞溅产生了非常重要的影响。3、在电压较高时（无短路过渡过程）在混合气体中随着含量的增加，端头的熔滴由大滴状的偏熔的特点，逐渐呈小滴状沿轴线分布当CO2小于15%或O2含量小于10%时，在焊丝端头出现射流过渡所特有的铅笔尖状，这一变化就消除了由于偏熔所造成的飞溅。另外，随着熔滴的细化，熔滴在焊丝端头和电弧空间停留滴落时间减少了，从而减弱了冶金反应所有进一...
