水声对抗技术概要VIP免费

水声对抗技术概要_第1页
1/26
水声对抗技术概要_第2页
2/26
水声对抗技术概要_第3页
3/26

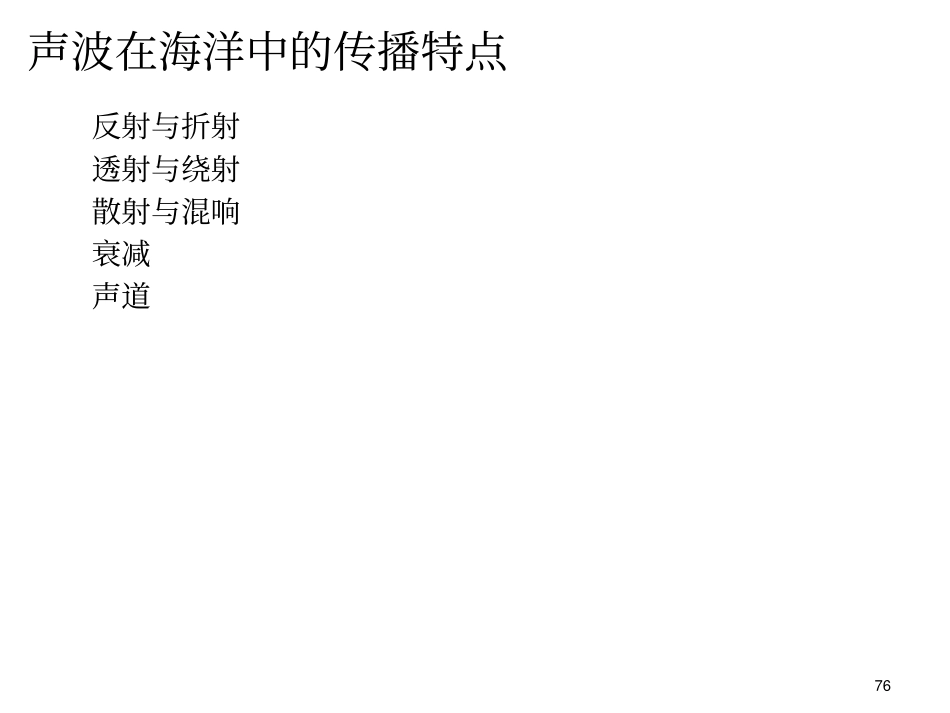

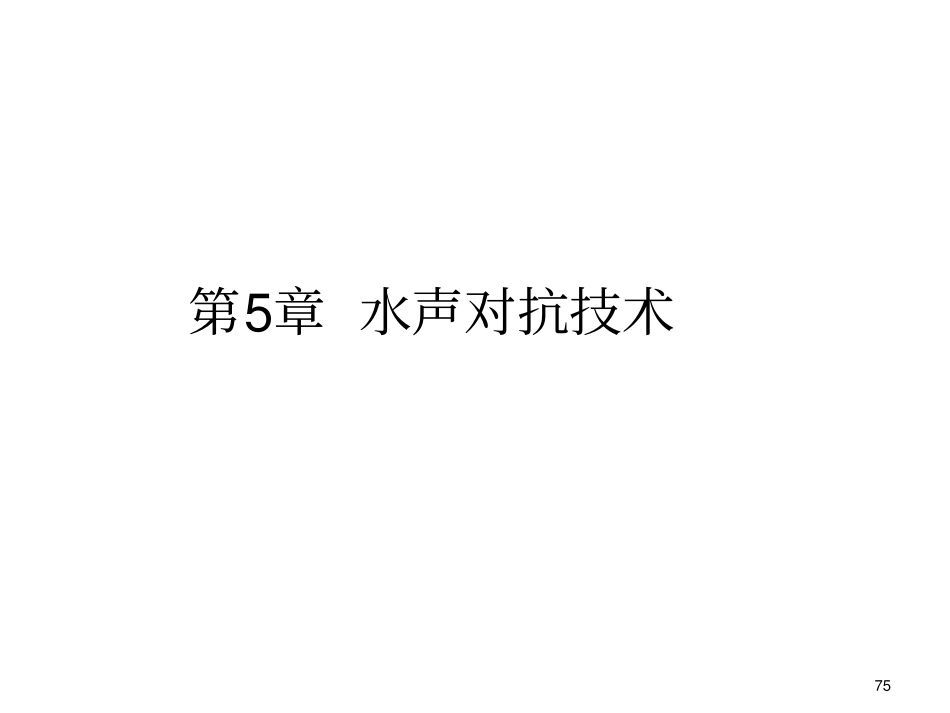

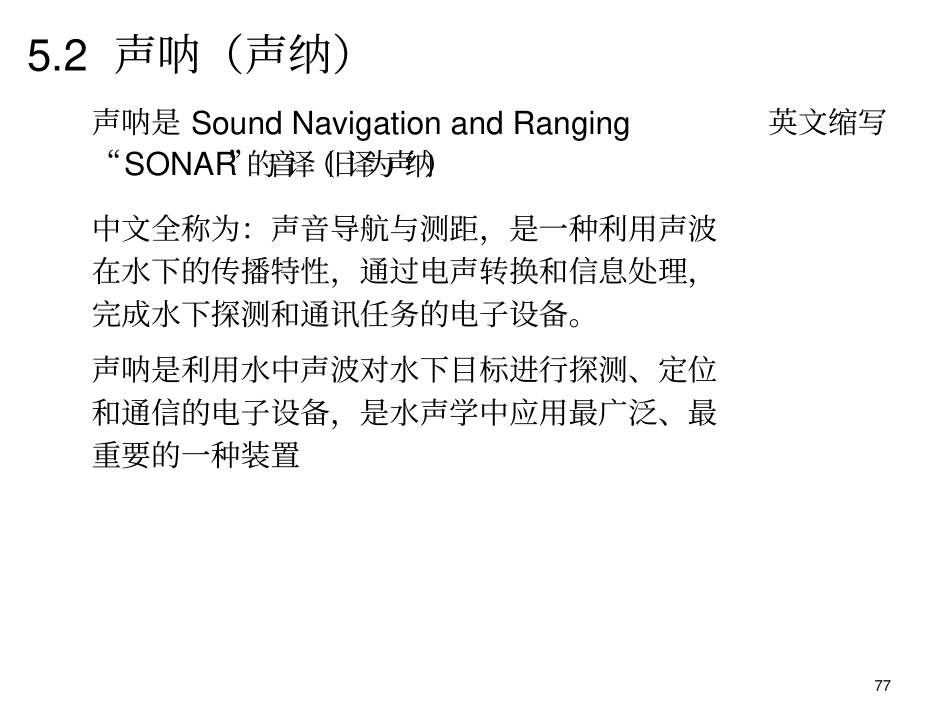

第5章水声对抗技术75声波在海洋中的传播特点反射与折射透射与绕射散射与混响衰减声道765.2声呐(声纳)声呐是SoundNavigationandRanging英文缩写“SONAR”的音译(旧译为声纳)中文全称为:声音导航与测距,是一种利用声波在水下的传播特性,通过电声转换和信息处理,完成水下探测和通讯任务的电子设备。声呐是利用水中声波对水下目标进行探测、定位和通信的电子设备,是水声学中应用最广泛、最重要的一种装置77声呐的结构声纳装置一般由基阵、电子机柜和辅助设备组成基阵由水声换能器以一定几何图形排列组合而成,其外形通常为球形、柱形、平板形或线列行,有接收基阵、发射基阵或收发合一基阵之分电子机柜一般有发射、接收、显示和控制等分系统辅助设备包括电源设备、连接电缆、水下接线箱和增音机、与声纳基阵的传动控制相配套的升降、回转、俯仰、收放、拖曳、吊放、投放等装置,以及声纳导流罩等78声呐分为水上、水下两大部分,结构如图所示水上部分由发射设备、接收设备、收发转换器和指示器组成水下部分是换能器或基阵795.3水声对抗水声对抗按照杀伤方式可分为软对抗、硬对抗及非杀伤对抗。软对抗是指利用诱骗、干扰、压制器材使来袭鱼雷迷失方向或者航程耗尽。硬对抗器材在软对抗的基础上能够摧毁或者致盲鱼雷,可以避免鱼雷的二次搜索和攻击,从根本上消除舰艇面临的威胁。805.3.1声诱饵声诱饵又称水下目标模拟器,它通过发射模拟目标的回波或辐射噪声,诱骗对方声呐和来袭鱼雷,使其进行错误跟踪或攻击,从而掩护舰艇成功规避声诱饵既可模拟舰艇的目标特征、噪声特性,又可模拟舰艇的运动特征,从而能够较大可能地欺骗对方的鱼雷和声呐声诱饵按运动特性可分为悬浮式声诱饵、自航式声诱饵、拖曳式声诱饵等按工作方式可分为:主动式声诱饵、被动式声诱饵81声诱饵最基本的功能就是对目标的噪声特性进行模拟,连续发射出与舰艇辐射噪声相似的宽带噪声,对低频段应有一定的倍频衰减量、螺旋桨节拍调制量及线谱模拟,如实现目标信号形式、频率范围、回波、目标强度、回波展宽、延时、多普勒频移、亮点结构等模拟另外声诱饵在发射模拟噪声的同时还能够应答较远距离上的鱼雷寻的信号,能够检测出鱼雷或者声呐的探测信号,然后进行应答声诱饵模拟目标的特性越逼真、功能越完善,水声对抗的效果就会更好825.3.2噪声干扰器噪声干扰器是当舰艇受到敌方声呐探测、跟踪或声自导鱼雷、线导鱼雷攻击时,通过发射强功率宽带噪声,对敌声呐或鱼雷进行干扰,降低其作用距离和探测、跟踪性能,提高舰艇生存能力的一种压制、欺骗性水声对抗器材噪声干扰器按照工作频段可分为高频噪声干扰器和低频噪声干扰器其中高频噪声干扰器主要用来对抗声自导鱼雷低频噪声干扰器主要用来对抗敌舰艇声呐或线导鱼雷噪声干扰器的干扰效果取决于干扰噪声级、噪声频率范围、持续工作时间及干扰方式等战术、技术指标83噪声干扰器按照干扰方式可分为瞄准式干扰、阻塞式干扰、扫频干扰、综合式干扰以及自适应干扰等。一般在不知道敌方声呐或来袭鱼雷的工作频率时,常使用宽带大功率阻塞式干扰方式优点是实现干扰的速度快,可同时干扰工作在干扰频率范围内的各种主、被动声呐和线导、声自导鱼雷缺点是干扰功率的利用率相对较低,在其干扰功率允许的情况下,可使用此种干扰方式845.3.3气幕弹气幕弹是较早发展起来的一种无源水声对抗器材,也称气体发生器,它内装化学物质,和海水接触会迅速起化学反应产生大量大小不同的气泡。气幕能起到两种干扰作用:一是气幕层能反射鱼雷的主动声自导信号,形成假目标,起到欺骗和迷惑作用二是气幕层能起到屏蔽目标的辐射噪声,同时又可衰减主动寻的声波的能量,使主、被动声自导鱼雷和探测声呐的作用距离减小85由气泡组成的气幕对声波有反射、吸收和散射作用,反射作用使气幕具有一定的目标强度。当气幕被主动声呐发射的声波照射时,会产生一定的回波,被主动声呐接收,因此气幕具有诱骗作用吸收和散射作用使得气幕有较大的插入损失,导致声呐接收到的信号强度降低,因此气幕具有声屏蔽作用。865.3.4反鱼雷鱼雷反鱼雷鱼雷(Anti-TorpedoTorpedo,ATT),是一种较理想的硬杀伤武器...
