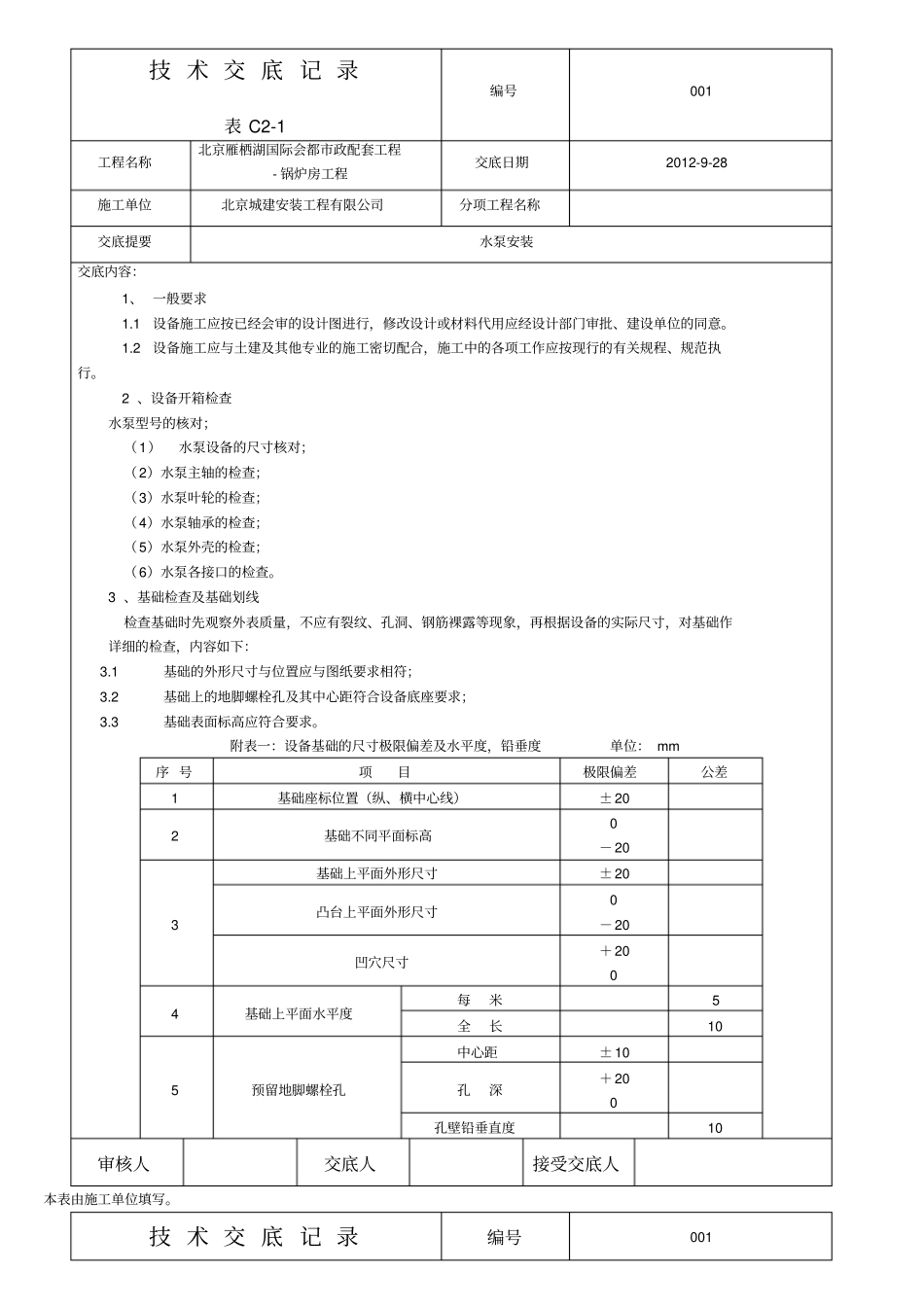

技术交底记录表C2-1编号001工程名称北京雁栖湖国际会都市政配套工程-锅炉房工程交底日期2012-9-28施工单位北京城建安装工程有限公司分项工程名称交底提要水泵安装交底内容：1、一般要求1.1设备施工应按已经会审的设计图进行，修改设计或材料代用应经设计部门审批、建设单位的同意。1.2设备施工应与土建及其他专业的施工密切配合，施工中的各项工作应按现行的有关规程、规范执行。2、设备开箱检查水泵型号的核对；（1）水泵设备的尺寸核对；（2）水泵主轴的检查；（3）水泵叶轮的检查；（4）水泵轴承的检查；（5）水泵外壳的检查；（6）水泵各接口的检查。3、基础检查及基础划线检查基础时先观察外表质量，不应有裂纹、孔洞、钢筋裸露等现象，再根据设备的实际尺寸，对基础作详细的检查，内容如下：3.1基础的外形尺寸与位置应与图纸要求相符；3.2基础上的地脚螺栓孔及其中心距符合设备底座要求；3.3基础表面标高应符合要求。附表一：设备基础的尺寸极限偏差及水平度，铅垂度单位：mm序号项目极限偏差公差1基础座标位置（纵、横中心线）±202基础不同平面标高0－203基础上平面外形尺寸±20凸台上平面外形尺寸0－20凹穴尺寸＋2004基础上平面水平度每米5全长105预留地脚螺栓孔中心距±10孔深＋200孔壁铅垂直度10审核人交底人接受交底人本表由施工单位填写。技术交底记录编号001表C2-1工程名称北京雁栖湖国际会都市政配套工程-锅炉房工程交底日期2012-9-28施工单位北京城建安装工程有限公司分项工程名称交底提要水泵安装交底内容：4、垫铁放置垫铁应布置在地脚螺栓两边和底座承力部位处，相邻两垫铁组间距为250~500mm为宜。每组垫铁不应超过3块，垫铁放置要求平整。5、安装步骤水泵起吊的方法根据水泵重量大小，可采用泵房内设置的永久起重设备(手动单梁起重机等)或临时设置的起重设备(三角架葫芦等)；起吊水泵时，起吊钢丝绳应系在水泵的泵体上，不能系在轴承及轴承座上以免损坏水泵（设备吊装前须编制专项吊装方案）。水泵的找正包括水泵中心线找正、水平找正及标高找正。以便水泵与进水和出水管、水泵与原动机很好地联接。中心线找正是校正水泵的纵中心线(水泵轴的中心线)和横中心线(出水管的中心线)，使水泵的中心线位置符合设计要求，一般采用吊线法。水泵找正允许误差；纵向平行误差不大于0.5mm，交叉误差不大于0.1/1000。水平找正是校正轴向水平和径向水平。可采用水平尺或专用水准仪进行施测。轴向水平是要求水泵两端的轴必须水平；径向水平是要求进、出口法兰必须垂直。允许误差不大于0.1/1000。标高找正是校正水泵轴心线高程，一般用水准仪测量。水泵标高允许误差：单机组不大于±lOmm，多机组不大于±5mm。在进行调整时可用垫铁(方法同底座安装)反复调整直至符合要求为止。最后拧紧水泵与底座(或基础)的螺栓。然后再用水平尺检查水平是否有变动，如无变动便可进行电动机安装。6、质量保证措施（1）设备基础交接必须有工序交接单，并经双方技术、质检、班组验收并签字；（2）开箱检验后有对整个检验结果的总结，文件必须经甲、乙双方检验人员会签；（3）对设备备件和易丢件、暂不能安装的零件、设备专用工具进行妥善保管，做到无损伤、丢失现象发生；（4）设备安装、质检人员必须熟悉现场设备安装、拆检、装配的有关要求，安装人员拆检设备前必须认真阅读生产厂家技术文件，严格按要求进行设备拆、装施工；（5）施工用工具、量具、器具应有质量合格证和公司计量中心签发的校验证书；（6）施工班组做好自检记录，设备拆检、找平、找正等工作及时做好各项记录，记录要求真实、准确、及时．审核人交底人接受交底人本表由施工单位填写。技术交底记录编号001表C2-1工程名称北京雁栖湖国际会都市政配套工程-锅炉房工程交底日期2012-9-28施工单位北京城建安装工程有限公司分项工程名称交底提要套管制作与安装交底内容：（7）对需共检的项目（如设备垫铁隐蔽、设备封闭等）及时组织共检，共检后会签有关技术文件；7、安全技术措施（1）施工人员应牢固树立“安全第一”的思想，强化安全意识，创造良好的安全环境，严格执行有关安全技术规定及施工操作规程，严禁违章作业。（2）施工人员...
