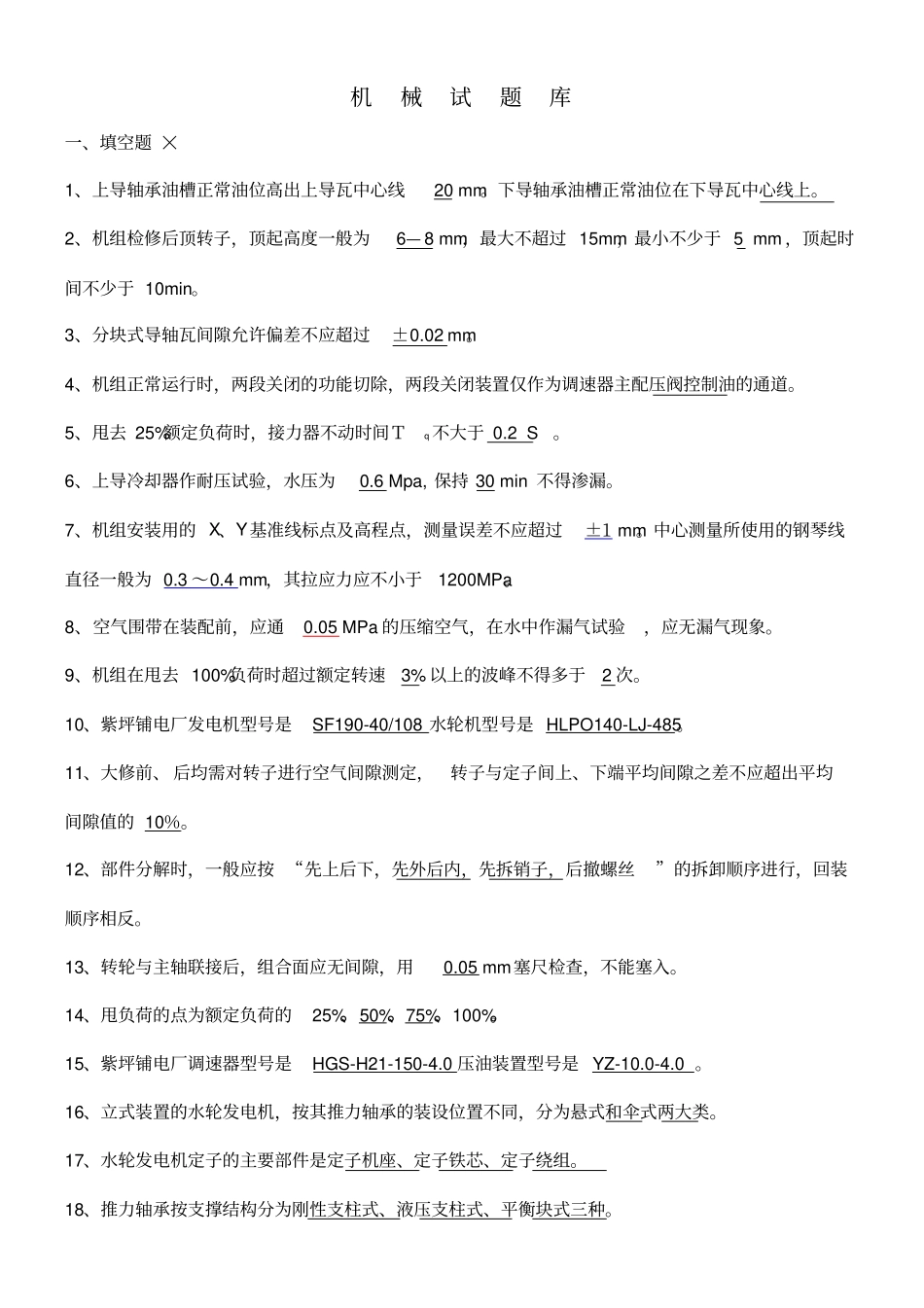

机械试题库一、填空题×1、上导轴承油槽正常油位高出上导瓦中心线20mm。下导轴承油槽正常油位在下导瓦中心线上。2、机组检修后顶转子，顶起高度一般为6—8mm，最大不超过15mm，最小不少于5mm，顶起时间不少于10min。3、分块式导轴瓦间隙允许偏差不应超过±0.02mm。4、机组正常运行时，两段关闭的功能切除，两段关闭装置仅作为调速器主配压阀控制油的通道。5、甩去25%额定负荷时，接力器不动时间Ｔq不大于0.2S。6、上导冷却器作耐压试验，水压为0.6Mpa,保持30min不得渗漏。7、机组安装用的X、Y基准线标点及高程点，测量误差不应超过±1mm。中心测量所使用的钢琴线直径一般为0.3～0.4mm，其拉应力应不小于1200MPa。8、空气围带在装配前，应通0.05MPa的压缩空气，在水中作漏气试验，应无漏气现象。9、机组在甩去100%负荷时超过额定转速3%以上的波峰不得多于2次。10、紫坪铺电厂发电机型号是SF190-40/108水轮机型号是HLPO140-LJ-485。11、大修前、后均需对转子进行空气间隙测定，转子与定子间上、下端平均间隙之差不应超出平均间隙值的10％。12、部件分解时，一般应按“先上后下，先外后内，先拆销子，后撤螺丝”的拆卸顺序进行，回装顺序相反。13、转轮与主轴联接后，组合面应无间隙，用0.05mm塞尺检查，不能塞入。14、甩负荷的点为额定负荷的25%、50%、75%、100%。15、紫坪铺电厂调速器型号是HGS-H21-150-4.0压油装置型号是YZ-10.0-4.0。16、立式装置的水轮发电机，按其推力轴承的装设位置不同，分为悬式和伞式两大类。17、水轮发电机定子的主要部件是定子机座、定子铁芯、定子绕组。18、推力轴承按支撑结构分为刚性支柱式、液压支柱式、平衡块式三种。19、刮削的导轴承瓦的瓦面接触面积应达到整个瓦面的70%以上，接触点应达到1-3点/cm2。20、透平油的作用是润滑、散热和液压操作。21、供水系统包括技术供水、消防供水和生活用水。22、水电厂压缩空气系统一般分为高压气系统和低压气系统。前者工作压力2-2.5MPa以上，后者工作压力0.6-0.8MPa以下。23、HLPO140-LJ-485水轮机的最大水头是132.76m，额定水头是100m，最小水头是68.4m。24、HLPO140-LJ-485水轮机的额定出力是190MW，最大出力是244.4MW，额定转速是150r/min，额定流量是209.6m3/s。25、在底环与座环之间设有直径16mm的止水橡胶圆条，橡胶密封槽开在座环上。26、活动导叶数量是20个，高度是1.213mm，分布圆直径是5.820mm。27、每个导叶均设有剪断销装置，剪断销装有气动信号保护装置，当气剪销剪断时，能自动报警。28、主轴与转轮法兰面把合后，局部间隙不大于0.03mm，深度不大于100mm。29、上止漏环间隙1.9～2.3mm，下止漏环间隙2.1～2.5mm，转轮与基础环间间隙为40mm。30、水轮机主轴采用带有轴颈的双法兰空心薄壁轴，材质为20SiMn低合金钢整锻，轴身外径1.5mm，内径1.1mm，轴颈外径2.05m,长度8.589m。31、水导轴承采用楔子板调整的油浸式非同心分块瓦轴承，滑转子外圆直径2.05m，轴瓦内圆直径与滑转子外圆直径比值约为1.05，轴瓦高度595mm，轴瓦瓦面与滑转子接触高度540mm，轴瓦宽度556mm。32、水轮机主轴工作密封采用端面水压式密封，密封块为耐磨橡胶。密封环采用0Cr13Ni5Mo不锈钢板。工作密封是自补偿型的，在运行中，对密封元件的磨损可进行自动调整补偿。主轴密封冷却水为压力0.02～0.1MPa的清洁水。33、每台机在蜗壳进口段钢管的最低位置设有一台电动操作的Φ400排水阀，尾水管设有两台Φ500液压操作排水阀。34、轴瓦采用巴氏合金材料，在电站安装不需刮瓦，10块瓦上各装有两只WZP-269型铂热电阻测温计，每块瓦上有一只用于报警用。轴承最高运行温度为60℃，报警温度按机组实际运行情况确定，但不应超过65℃，停机温度为70℃。在轴承体适当位置装有一只目测液位器，均有接点报警。35、机组在工作密封下方设置主轴检修密封，采用压缩空气的橡胶密封结构形式，检修密封同电站压缩空气系统供给压力为0.7MPa的压缩空气，在机组停机和检修时用。36、闸门充压止水橡胶密封：安装在密封槽内，可通入压力水或压缩空气，和闸门挡水光滑面压紧，起到密封的作用。37、对推力轴承的技术要求是：在机组启动过程中，能迅速建立起...
