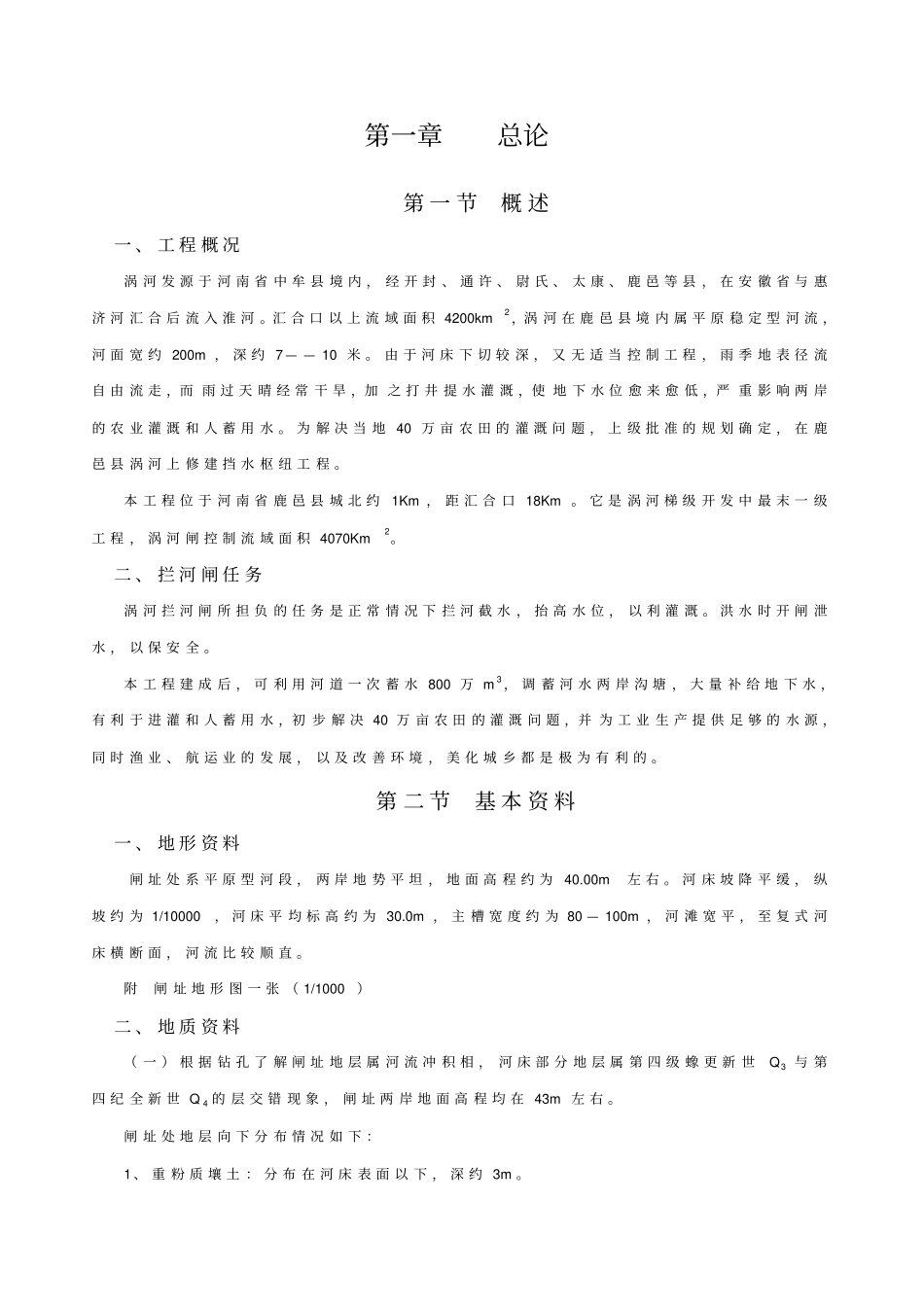

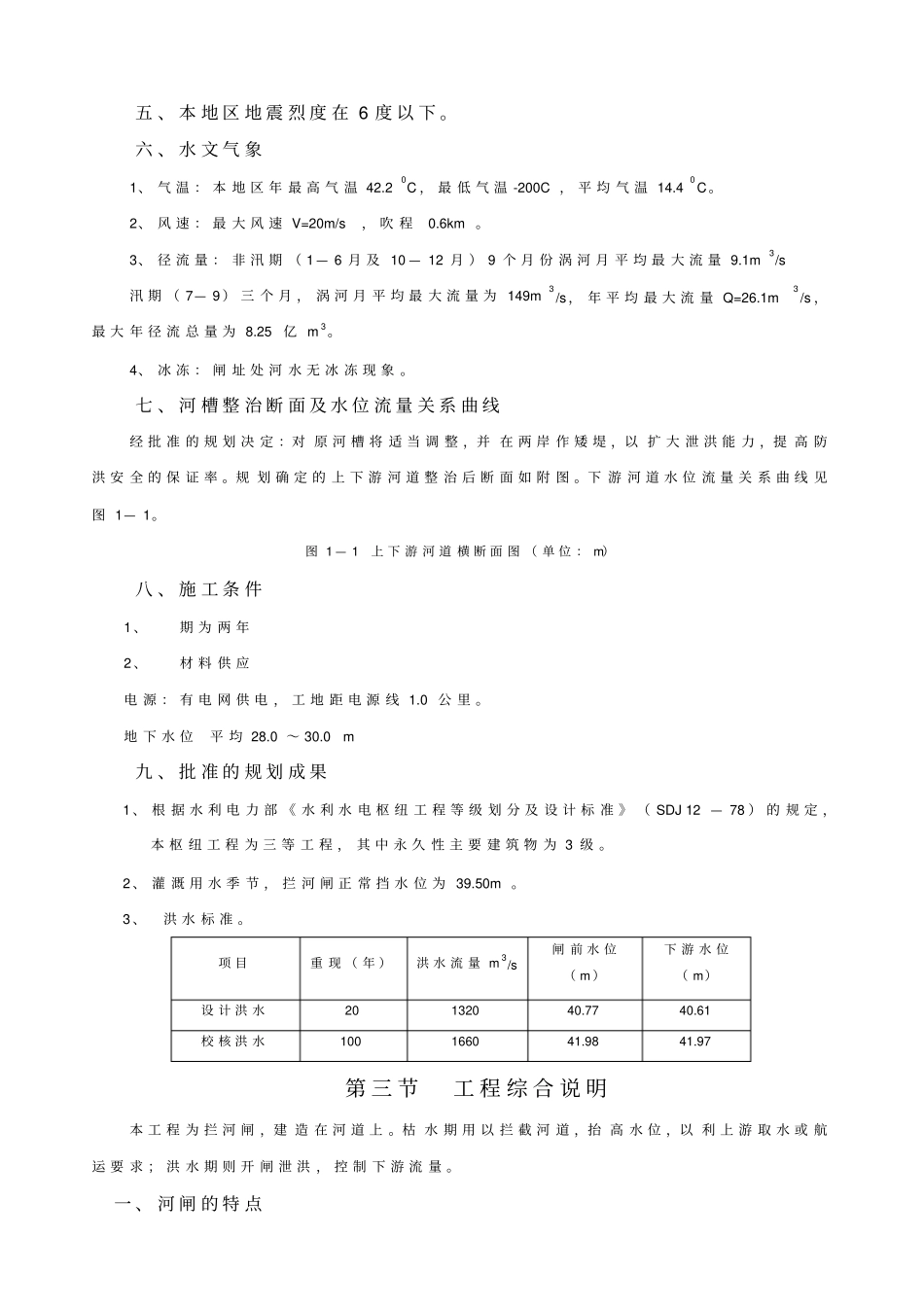

第一章总论第一节概述一、工程概况涡河发源于河南省中牟县境内，经开封、通许、尉氏、太康、鹿邑等县，在安徽省与惠济河汇合后流入淮河。汇合口以上流域面积4200km2，涡河在鹿邑县境内属平原稳定型河流，河面宽约200m，深约7——10米。由于河床下切较深，又无适当控制工程，雨季地表径流自由流走，而雨过天晴经常干旱，加之打井提水灌溉，使地下水位愈来愈低，严重影响两岸的农业灌溉和人蓄用水。为解决当地40万亩农田的灌溉问题，上级批准的规划确定，在鹿邑县涡河上修建挡水枢纽工程。本工程位于河南省鹿邑县城北约1Km，距汇合口18Km。它是涡河梯级开发中最末一级工程，涡河闸控制流域面积4070Km2。二、拦河闸任务涡河拦河闸所担负的任务是正常情况下拦河截水，抬高水位，以利灌溉。洪水时开闸泄水，以保安全。本工程建成后，可利用河道一次蓄水800万m3，调蓄河水两岸沟塘，大量补给地下水，有利于进灌和人蓄用水，初步解决40万亩农田的灌溉问题，并为工业生产提供足够的水源，同时渔业、航运业的发展，以及改善环境，美化城乡都是极为有利的。第二节基本资料一、地形资料闸址处系平原型河段，两岸地势平坦，地面高程约为40.00m左右。河床坡降平缓，纵坡约为1/10000，河床平均标高约为30.0m，主槽宽度约为80—100m，河滩宽平，至复式河床横断面，河流比较顺直。附闸址地形图一张（1/1000）二、地质资料（一）根据钻孔了解闸址地层属河流冲积相，河床部分地层属第四级蟓更新世Q3与第四纪全新世Q4的层交错现象，闸址两岸地面高程均在43m左右。闸址处地层向下分布情况如下：1、重粉质壤土：分布在河床表面以下，深约3m。2、细砂：分布在重粉质壤土以下（河床部分高程约在28.8m以下。）3、中砂：分布在细砂层以下，在河床部分的厚度约为5m左右。4、重粉质壤土：分布在中砂层以下（深约22m以下）。5、中粉质壤土：分布在重粉质壤土以下，厚度5—8m。附闸址附近地址剖面图一张三、土的物理力学性质指标1.物理性质湿容重γa=19kN/m3饱和容重γ饱=21kN/m3浮容重γ浮=11Kn/m3细砂比重γg=27kN/m3细砂干容重γ干=15kN/m32．内摩擦角自然含水量时φ=280饱和含水量时φ=2503.土基许可承载力：【δ】=200kN/m34.混凝土、砌石与土基摩擦系数密实细砂层f=0.365.地基应力不均匀系数粘土（η）=1.5—2.0砂土（η）=2.56.渗透系数中细砂层k=5×10-3平均厚度约5m以下土层k=5×10-5作为相对不透水层四、工程材料1、石料：本地区不产石料，需从外地运进，距离公路很近，交通方便。2、粘土：经调查本地区附近有交丰富的粘土材料。3、闸止处有足够的中细砂。五、本地区地震烈度在6度以下。六、水文气象1、气温：本地区年最高气温42.20C，最低气温-200C，平均气温14.40C。2、风速：最大风速V=20m/s，吹程0.6km。3、径流量：非汛期（1—6月及10—12月）9个月份涡河月平均最大流量9.1m3/s汛期（7—9）三个月，涡河月平均最大流量为149m3/s，年平均最大流量Q=26.1m3/s，最大年径流总量为8.25亿m3。4、冰冻：闸址处河水无冰冻现象。七、河槽整治断面及水位流量关系曲线经批准的规划决定：对原河槽将适当调整，并在两岸作矮堤，以扩大泄洪能力，提高防洪安全的保证率。规划确定的上下游河道整治后断面如附图。下游河道水位流量关系曲线见图1—1。图1—1上下游河道横断面图（单位：m）八、施工条件1、期为两年2、材料供应电源：有电网供电，工地距电源线1.0公里。地下水位平均28.0～30.0m九、批准的规划成果1、根据水利电力部《水利水电枢纽工程等级划分及设计标准》（SDJ12—78）的规定，本枢纽工程为三等工程，其中永久性主要建筑物为3级。2、灌溉用水季节，拦河闸正常挡水位为39.50m。3、洪水标准。项目重现（年）洪水流量m3/s闸前水位（m）下游水位（m）设计洪水20132040.7740.61校核洪水100166041.9841.97第三节工程综合说明本工程为拦河闸，建造在河道上。枯水期用以拦截河道，抬高水位，以利上游取水或航运要求；洪水期则开闸泄洪，控制下游流量。一、河闸的特点拦河闸既用以挡水，又用于泄水，且多修建在软土地基上，因而在稳定、防渗、消能防冲及沉降方面都有其自身的特点。1．稳定方面关门拦水时，水...
