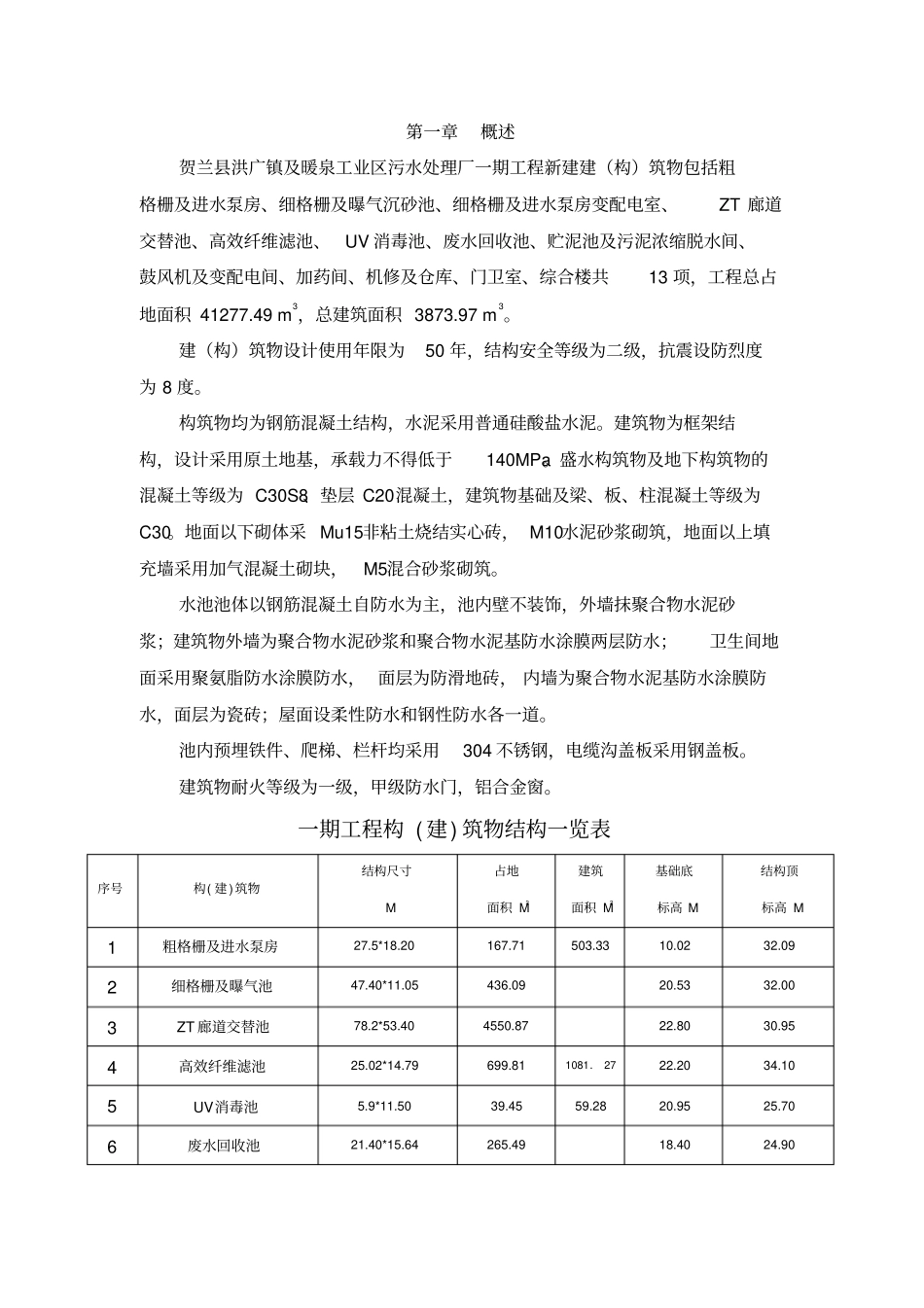

第一章概述贺兰县洪广镇及暖泉工业区污水处理厂一期工程新建建（构）筑物包括粗格栅及进水泵房、细格栅及曝气沉砂池、细格栅及进水泵房变配电室、ZT廊道交替池、高效纤维滤池、UV消毒池、废水回收池、贮泥池及污泥浓缩脱水间、鼓风机及变配电间、加药间、机修及仓库、门卫室、综合楼共13项，工程总占地面积41277.49m3，总建筑面积3873.97m3。建（构）筑物设计使用年限为50年，结构安全等级为二级，抗震设防烈度为8度。构筑物均为钢筋混凝土结构，水泥采用普通硅酸盐水泥。建筑物为框架结构，设计采用原土地基，承载力不得低于140MPa。盛水构筑物及地下构筑物的混凝土等级为C30S8、垫层C20混凝土，建筑物基础及梁、板、柱混凝土等级为C30。地面以下砌体采Mu15非粘土烧结实心砖，M10水泥砂浆砌筑，地面以上填充墙采用加气混凝土砌块，M5混合砂浆砌筑。水池池体以钢筋混凝土自防水为主，池内壁不装饰，外墙抹聚合物水泥砂浆；建筑物外墙为聚合物水泥砂浆和聚合物水泥基防水涂膜两层防水；卫生间地面采用聚氨脂防水涂膜防水，面层为防滑地砖，内墙为聚合物水泥基防水涂膜防水，面层为瓷砖；屋面设柔性防水和钢性防水各一道。池内预埋铁件、爬梯、栏杆均采用304不锈钢，电缆沟盖板采用钢盖板。建筑物耐火等级为一级，甲级防水门，铝合金窗。一期工程构(建)筑物结构一览表序号构(建)筑物结构尺寸M占地面积M2建筑面积M2基础底标高M结构顶标高M1粗格栅及进水泵房27.5*18.20167.71503.3310.0232.092细格栅及曝气池47.40*11.05436.0920.5332.003ZT廊道交替池78.2*53.404550.8722.8030.954高效纤维滤池25.02*14.79699.811081．2722.2034.105UV消毒池5.9*11.5039.4559.2820.9525.706废水回收池21.40*15.64265.4918.4024.907贮泥池污泥浓缩车间10.50*5.60372.54372.5422.4528.208鼓风机及配电间45.00*22.50655.79655.7922.2030.409加药间15.00*11.50160.6141.0823.5032.4010综合楼42.60*8.201085.0922.539.4011机修及仓库15.0*9.0149.9622.0030.9012门卫室17.1023.7028.3013粗格栅及进水泵房变配电室12.00*9.00116.67116.6723.5030.20第二章土建施工监理细则第一节施工测量一、质量要求1、水准点复测应符合±12√Lmm（L为两测点之间的直线距离，单位km）；2、依据设计的坐标、基线对相关构（建）筑物进行坐标系统的建立，建筑物定位放线的测量应控制轴线尺寸；构筑物定位放线控制轴线中心点；二、应注意的质量问题；1、根据厂区建（构）物、管线、道路、附属工程绘制控制轴线、坐标控制图及坐标、高程一览表；2、建设单位提供的坐标、基线应进行实地复测。若发现标志不足、不稳定、被移动或测量精度不符合要求，应进行补测、加固、移设或重新测设，并通知建设单位；3、平面位置及方向桩应对主要的大型建筑物控制边线上加设直线点，点距不大于10m；4、设定高程点一般在构筑物的四周，设定点间距不大于10m；5、当施工中控制点被移动或破坏时，要求施工单位迅速补全，并且移设的控制点必须由监理单位进行验收；6、对于ZT交替池、高效纤维滤池等构筑物的预埋件，滤板支撑梁、滤板安装必须做好测量定位及验收；7、地面以上建筑物及构筑物应根据要求设置沉降观测点，从基础垫层开始，每一个月测量一次，至竣工验收；第二节土方工程本工程土方开挖施工与基坑支护配合进行，开挖要求见基坑支护施工监理细则，本节主要对基坑验收及土方回填监理作出要求。一、质量标准1、保证项目：基坑、基槽、柱基和管沟基底的土质必须满足设计要求；基坑、基槽、柱基等经换填处理后的复合地基基层，须经验收合格并签证。2、允许偏差项目（见表3-1）：序号项目允许偏差(mm)检验方法1标高+5、-10水准仪检查，每5m*5m方格网挂线量测2平面尺寸满足设计要求用钢尺量测,坑底、坑顶各4点二、应注意的质量问题1、基底保护：基坑（槽）开挖后，应尽量减少对基土的扰动。机械开挖时在基底以上留0.3m厚土层，再用人工清理至设计标高；2、基底超挖：开挖基坑（槽）或管沟不得超过基底标高，如个别地方超挖时，处理方法应取得设计单位的同意；3、开挖尺寸：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面...
