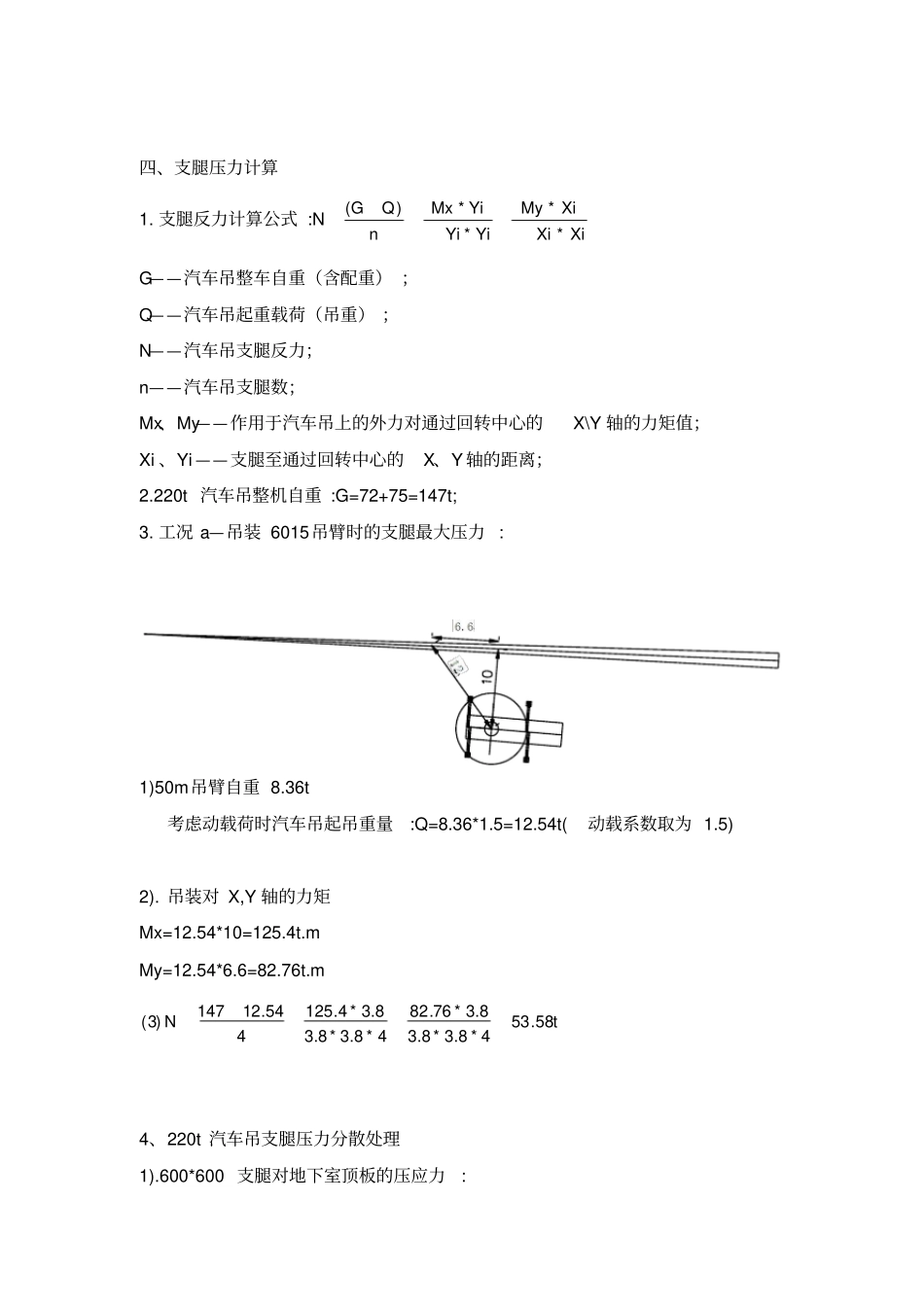

三一220t汽车吊支腿压力计算书一、工程概况大新大厦改扩建项目1#6015拆卸时需三一220t全路面汽车吊在地面上进行作业,220吨汽车吊吊装50m吊臂时作业半径12m,吊臂重量8.36t。二.吊装计算参数1).220t汽车吊整机自重72t;2).220t汽车吊平衡重75t;3).6015塔吊吊臂自重8.36t;三、作业工况分析现场情况,最不利吊装工况:1.工况a—220t汽车吊在作业半径12m处吊装吊臂;四、支腿压力计算1.支腿反力计算公式:NXiXiXiMyYiYiYiMxnQG****)(G——汽车吊整车自重(含配重);Q——汽车吊起重载荷(吊重);N——汽车吊支腿反力;n——汽车吊支腿数;Mx、My——作用于汽车吊上的外力对通过回转中心的X\Y轴的力矩值;Xi、Yi——支腿至通过回转中心的X、Y轴的距离;2.220t汽车吊整机自重:G=72+75=147t;3.工况a—吊装6015吊臂时的支腿最大压力:1)50m吊臂自重8.36t考虑动载荷时汽车吊起吊重量:Q=8.36*1.5=12.54t(动载系数取为1.5)2).吊装对X,Y轴的力矩Mx=12.54*10=125.4t.mMy=12.54*6.6=82.76t.mtN58.534*3.8*3.83.8*76.824*3.8*3.83.8*4.1254.5421147)3(4、220t汽车吊支腿压力分散处理1).600*600支腿对地下室顶板的压应力:工况中取吊装吊臂时支腿最大压力N=53.58tP=2/49.1600*60010000*58.53600*600mmNN2).在4个支腿下垫2m*2m钢板进行分散处理时支腿压应力:P=2/14.02000*200010000*58.532000*2000mmNN吊车支腿压力示意图
