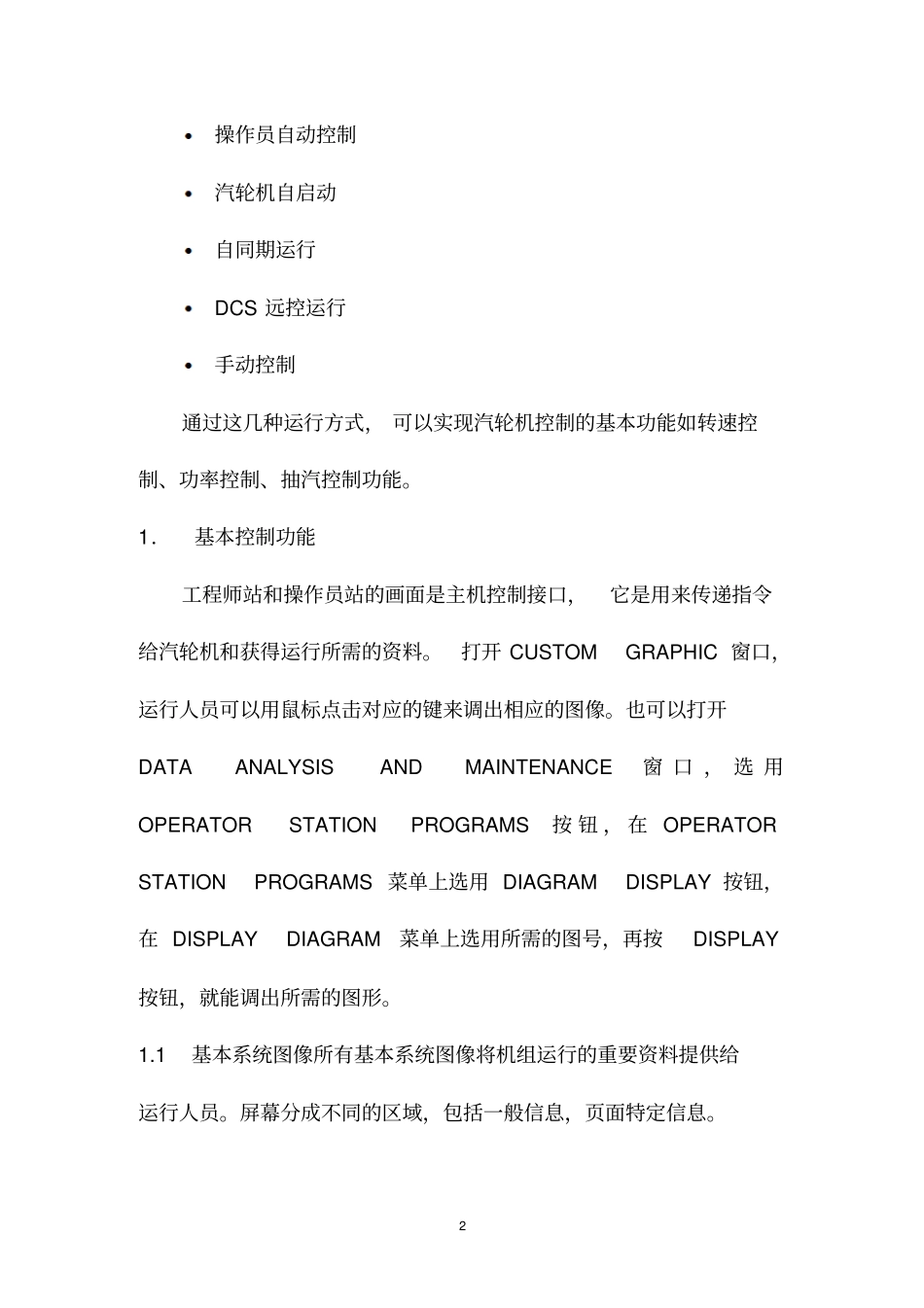

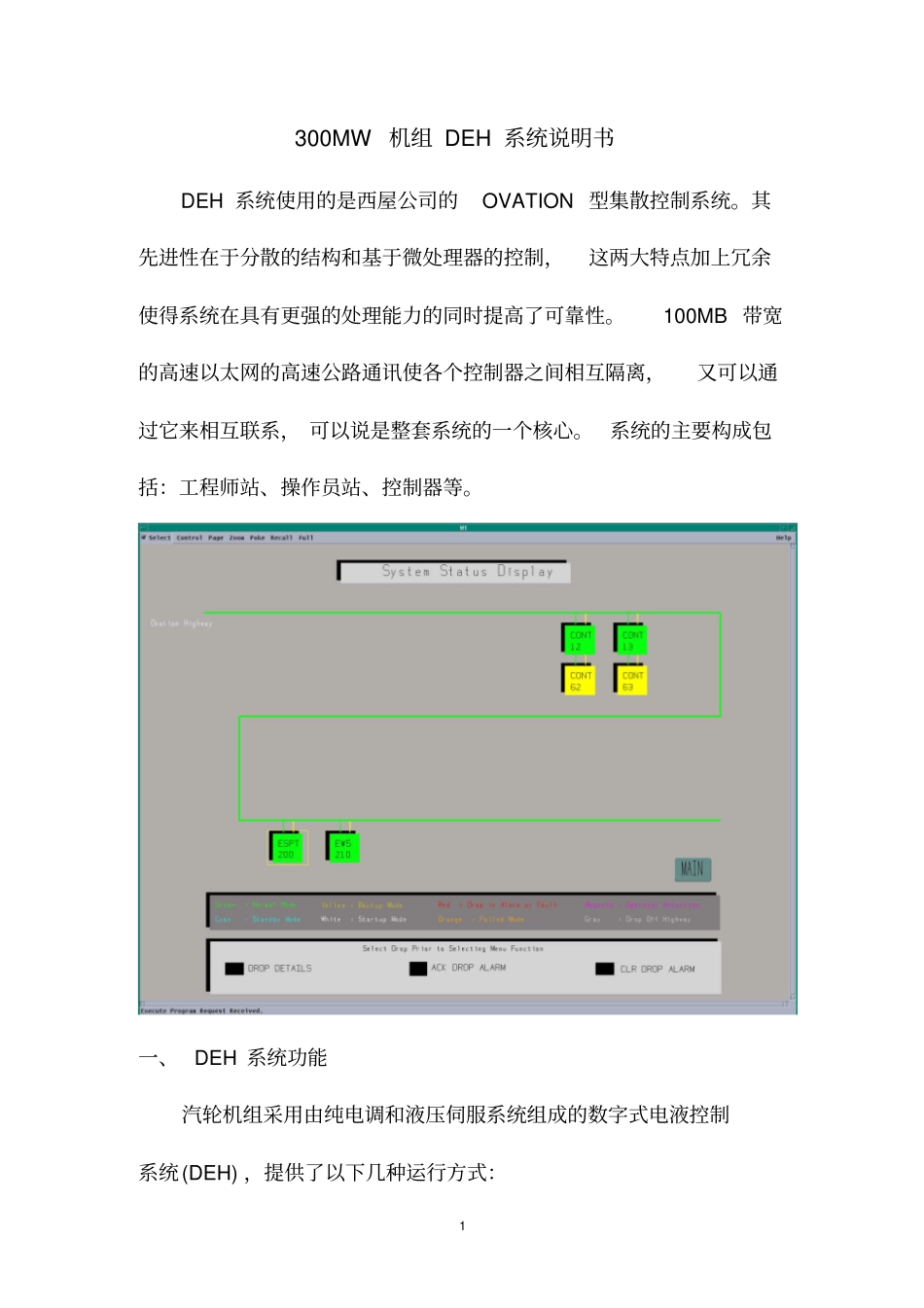

汽轮机控制系统（DEH）设计及操作使用说明上海汽轮机有限公司1300MW机组DEH系统说明书DEH系统使用的是西屋公司的OVATION型集散控制系统。其先进性在于分散的结构和基于微处理器的控制，这两大特点加上冗余使得系统在具有更强的处理能力的同时提高了可靠性。100MB带宽的高速以太网的高速公路通讯使各个控制器之间相互隔离，又可以通过它来相互联系，可以说是整套系统的一个核心。系统的主要构成包括：工程师站、操作员站、控制器等。一、DEH系统功能汽轮机组采用由纯电调和液压伺服系统组成的数字式电液控制系统(DEH)，提供了以下几种运行方式：2操作员自动控制汽轮机自启动自同期运行DCS远控运行手动控制通过这几种运行方式，可以实现汽轮机控制的基本功能如转速控制、功率控制、抽汽控制功能。1．基本控制功能工程师站和操作员站的画面是主机控制接口，它是用来传递指令给汽轮机和获得运行所需的资料。打开CUSTOMGRAPHIC窗口，运行人员可以用鼠标点击对应的键来调出相应的图像。也可以打开DATAANALYSISANDMAINTENANCE窗口，选用OPERATORSTATIONPROGRAMS按钮，在OPERATORSTATIONPROGRAMS菜单上选用DIAGRAMDISPLAY按钮，在DISPLAYDIAGRAM菜单上选用所需的图号，再按DISPLAY按钮，就能调出所需的图形。1.1基本系统图像所有基本系统图像将机组运行的重要资料提供给运行人员。屏幕分成不同的区域，包括一般信息，页面特定信息。31.2一般信息1.2.1控制方式—用来表示机组目前所有的控制方式。这些方式分操作员自动、汽轮机自动控制、遥控、以及手动同步和自动同步。1.2.2旁路方式－DEH提供一个旁路接口，可以调节再热调节汽阀，以便与外部的旁路控制器相配。运行人员可根据实际情况选择带旁路运行方式和不带旁路运行方式。1.2.3控制设定－主要显示实际值、设定值、目标值和速率。实际值、运行机组的实际转速或负荷将被显示，数据被调整为整数。设定值显示在系统目标变化过程中当前所要达到的目标值。速率显示设定值向目标值变化的快慢。目标值显示转速或负荷变化最终要求的目4标。当设定值向目标值变化时，为了指示变化在运行中，HOLD（保持）将变成GO（运行）。当设定值等于目标值时，设定值旁边将没有信号。1.2.4反馈状态—表示机组反馈回路的当时状态。例：功率反馈回路在使用，则显示MEGAWATTLOOPIN（功率回路投入），如功率回路没有投入，将显示MEGAWATTLOOPOUT（功率回路切除）。1.2.5阀门方式—说明机组正在运行的阀门方式。如主汽阀控制（THROTTLEVALVE）或高压调节阀控制（GOVERNERVALVE）或再热调节阀控制（INTERCEPTVALVE）。还显示主汽阀—调节汽阀转换（TV—GVXFERINPROGRESS）。阀门试验状态（VALVETESTINPROCESS）。再热调节汽阀切换到主汽阀和中压调节阀联合控制。另外，提供单阀/顺序阀切换功能。1.2.6限制设定—显示当前各限制器投入状态和限制值。在限制的页面上，任一限制所起作用时，相应的报警信息将在屏幕上出现。包括阀门位置限制、高负荷限制、低负荷限制和运行人员可调整的主蒸汽压力限制等。1.2.7运行数据－实际的汽机转速、功率、主蒸汽压力、升速率和升负荷率、阀位控制方式等显示在屏幕下方。51.2.8信息－除了屏幕信息外，各种不同的信息在一定条件下也会在主屏幕显示，这些信息是：机组遮断（TURBINETRIP）、机组挂闸（TURBINELATCH）、机组并网（BRAKERCLOSED）、机组解列（BRAKEROPENED）。快速减负荷（RUNBACK）在运行中，每当三个快速减负荷接点中一个闭合，RUNBACKINPROGRESS（快速减负荷在运行中）信息将出现在屏幕中央。保持系统动作－电超速保护（103%）快关或甩负荷预测功率任一种动作时，PROTECTIONSYSOPER（保护系统动作）将在屏幕中央显示。2页面说明2.1机组总貌－该页面使操作人员得到下面任一个控制图像（方法：用鼠标点击要进入的子菜单功能键，弹开小窗口）。a控制方式（CONTROLMODE）b旁路方式（BYPASSMODE）c控制设定值（CONTROLSETPOINT）e反馈状态选择（LOOPMODE）f阀门方式（VALVEMODE）g设定限制器（LIMITER）62.2控制方式－该窗口允许运行人员改变机组的运行控制方式。为了投入或切除一个运行方式，运行人员必须将鼠标移到所要求...
