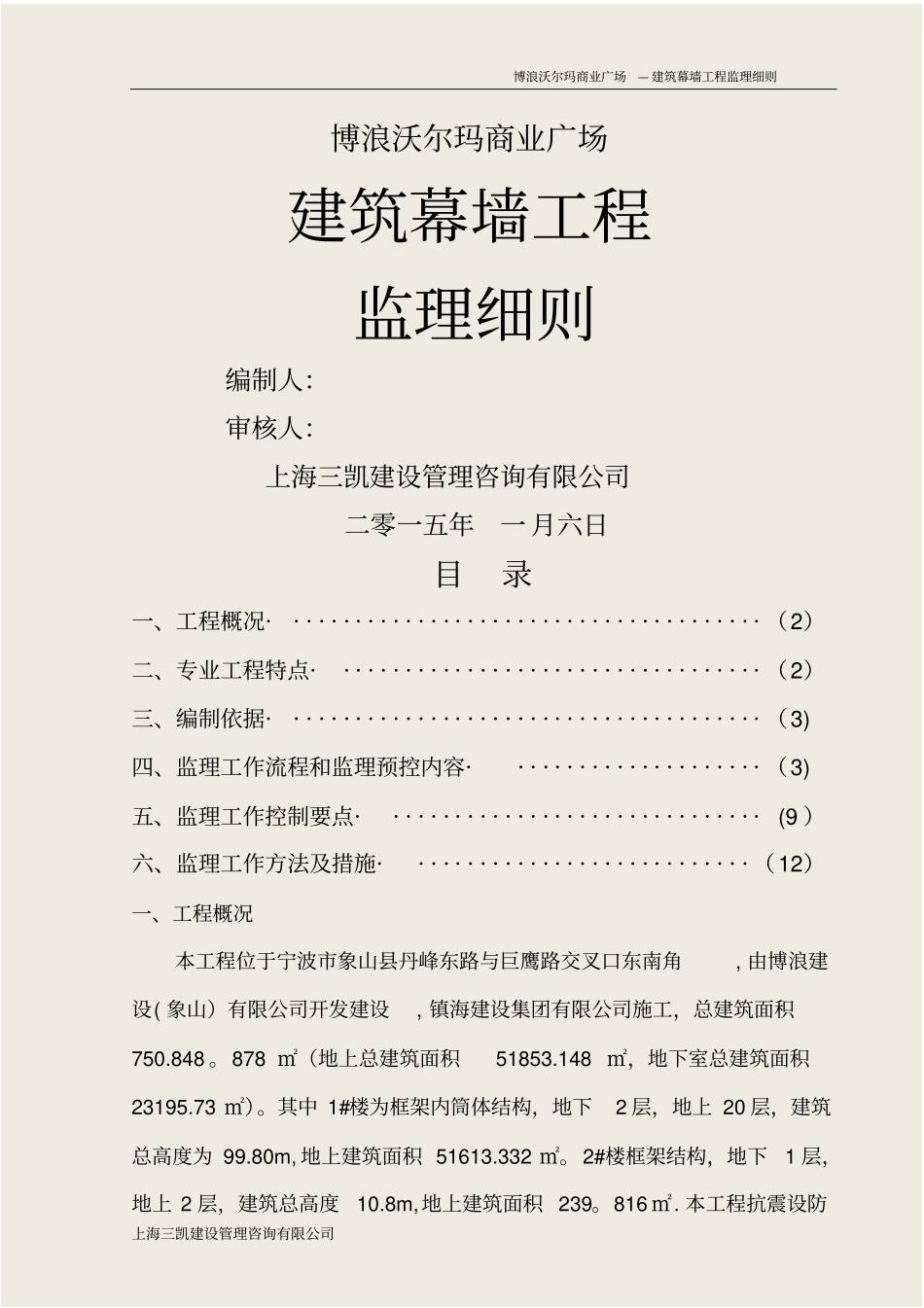

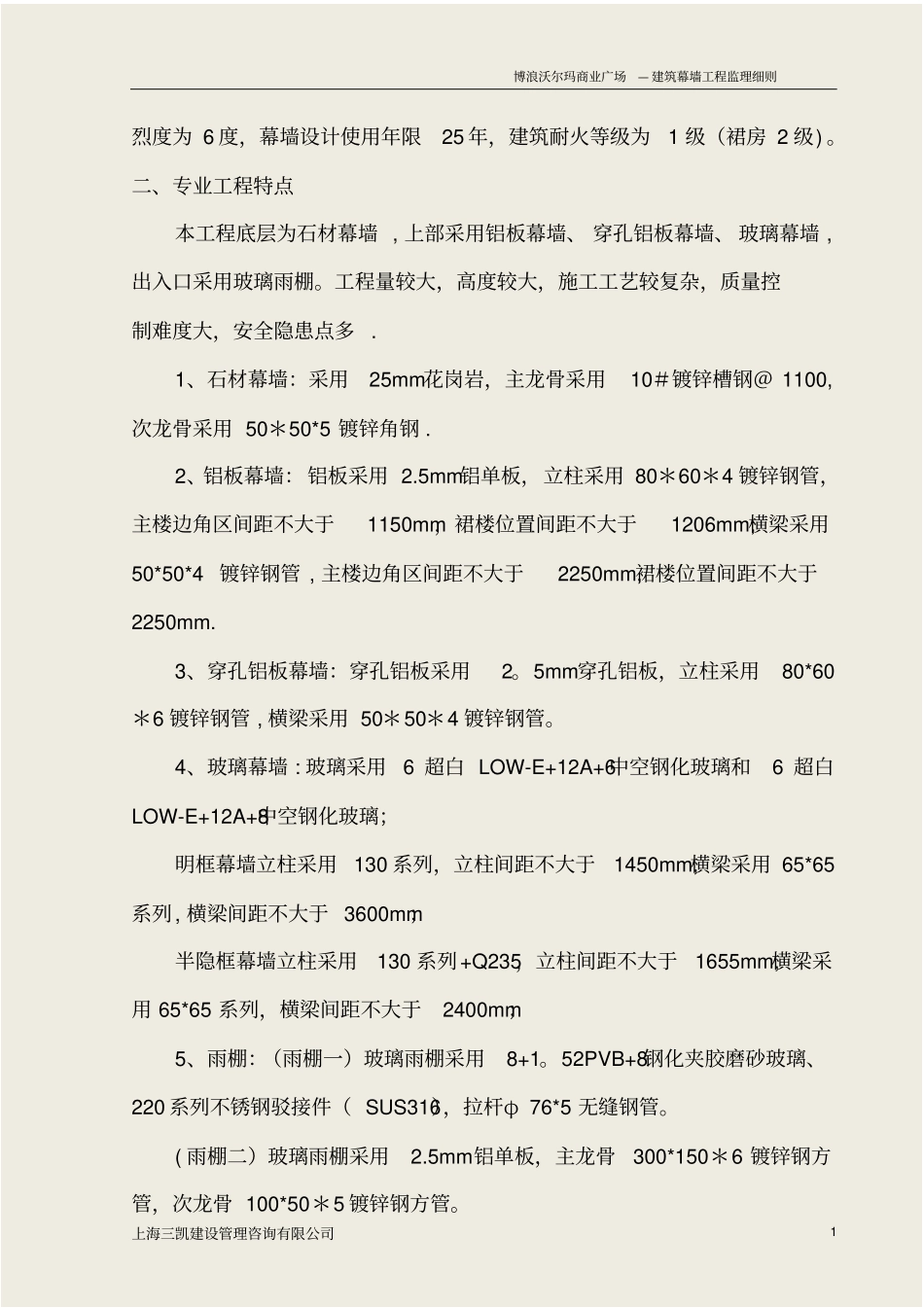

博浪沃尔玛商业广场—建筑幕墙工程监理细则上海三凯建设管理咨询有限公司博浪沃尔玛商业广场建筑幕墙工程监理细则编制人：审核人：上海三凯建设管理咨询有限公司二零一五年一月六日目录一、工程概况·······································（2）二、专业工程特点···································（2）三、编制依据·······································（3)四、监理工作流程和监理预控内容·····················（3)五、监理工作控制要点·······························(9）六、监理工作方法及措施····························（12）一、工程概况本工程位于宁波市象山县丹峰东路与巨鹰路交叉口东南角,由博浪建设(象山）有限公司开发建设,镇海建设集团有限公司施工，总建筑面积750.848。878㎡（地上总建筑面积51853.148㎡，地下室总建筑面积23195.73㎡）。其中1#楼为框架内筒体结构，地下2层，地上20层，建筑总高度为99.80m,地上建筑面积51613.332㎡。2#楼框架结构，地下1层，地上2层，建筑总高度10.8m,地上建筑面积239。816㎡.本工程抗震设防博浪沃尔玛商业广场—建筑幕墙工程监理细则上海三凯建设管理咨询有限公司1烈度为6度，幕墙设计使用年限25年，建筑耐火等级为1级（裙房2级)。二、专业工程特点本工程底层为石材幕墙,上部采用铝板幕墙、穿孔铝板幕墙、玻璃幕墙,出入口采用玻璃雨棚。工程量较大，高度较大，施工工艺较复杂，质量控制难度大，安全隐患点多.1、石材幕墙：采用25mm花岗岩，主龙骨采用10＃镀锌槽钢＠1100,次龙骨采用50＊50*5镀锌角钢.2、铝板幕墙：铝板采用2.5mm铝单板，立柱采用80＊60＊4镀锌钢管，主楼边角区间距不大于1150mm，裙楼位置间距不大于1206mm;横梁采用50*50*4镀锌钢管,主楼边角区间距不大于2250mm,裙楼位置间距不大于2250mm.3、穿孔铝板幕墙：穿孔铝板采用2。5mm穿孔铝板，立柱采用80*60＊6镀锌钢管,横梁采用50＊50＊4镀锌钢管。4、玻璃幕墙:玻璃采用6超白LOW-E+12A+6中空钢化玻璃和6超白LOW-E+12A+8中空钢化玻璃；明框幕墙立柱采用130系列，立柱间距不大于1450mm,横梁采用65*65系列,横梁间距不大于3600mm；半隐框幕墙立柱采用130系列+Q235，立柱间距不大于1655mm,横梁采用65*65系列，横梁间距不大于2400mm；5、雨棚：（雨棚一）玻璃雨棚采用8+1。52PVB+8钢化夹胶磨砂玻璃、220系列不锈钢驳接件（SUS316），拉杆φ76*5无缝钢管。(雨棚二）玻璃雨棚采用2.5mm铝单板，主龙骨300*150＊6镀锌钢方管，次龙骨100*50＊5镀锌钢方管。博浪沃尔玛商业广场—建筑幕墙工程监理细则上海三凯建设管理咨询有限公司2（雨棚三）玻璃雨棚采用2。5mm铝单板，玻璃采用8+1.52PVB+8钢化夹胶琉璃,主龙骨300＊200*10＊16工字钢(热镀锌处理）,次龙骨分别采用80*60＊4镀锌钢管、50＊4镀锌钢管，拉杆φ76＊5无缝钢管。6、钢龙骨表面防锈处理,防锈等级sa2。5.三、编制依据1、监理规划2、设计图纸3、施工组织(设计)方案4、《建筑装饰装修工程质量验收规范》（GB50210—2001）5、《建筑幕墙》GB/T21086-20076、《金属与石材幕墙工程技术规范》（JGJ133—2001）7、其它相关规范和规程四、监理工作流程及监理预控内容1、幕墙工程监理工作流程编制幕墙工程监理实施细则幕墙工程施工验收标准幕墙工程监理预控内容幕墙工程监理工作的质量控制要点监理对幕墙工程质量通病的防范和施工措施要求及审定一、编制的依据二、采用的规范及标准幕墙工程质量验收标准1、施工准备阶段：设计、制作、安装单位的资质报审及施工组织设计的报审等审批。2、材料和主要机具的报审等审批工作。3、作业条件的准备和检查及要求。监理对施工操作过程的控制，要求施工单位严格贯彻执行建筑分项工程施工工艺标准（操作工艺流程）。博浪沃尔玛商业广场—建筑幕墙工程监理细则上海三凯建设管理咨询有限公司3监理对幕墙工程的成品保护措施要求及审定监理对幕墙分项工程完成后的验收工作2、幕墙工程...
