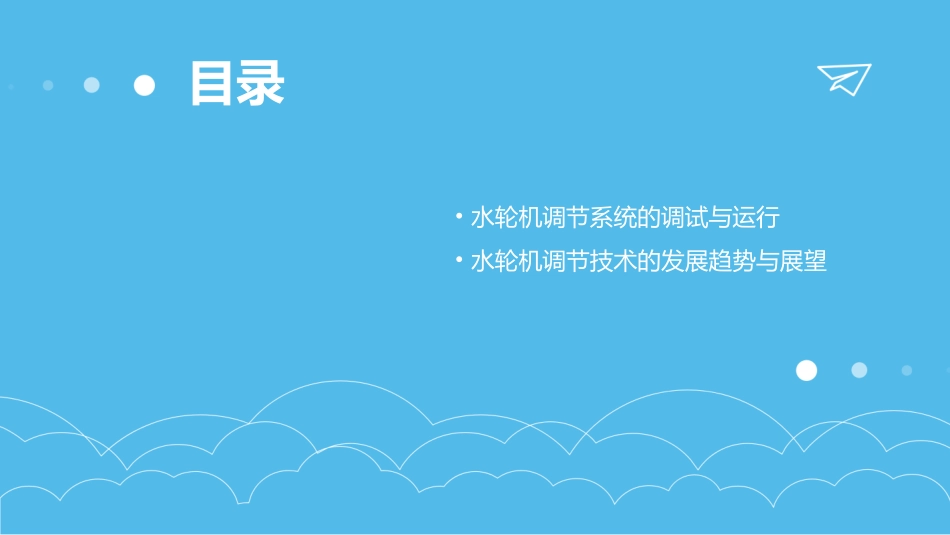

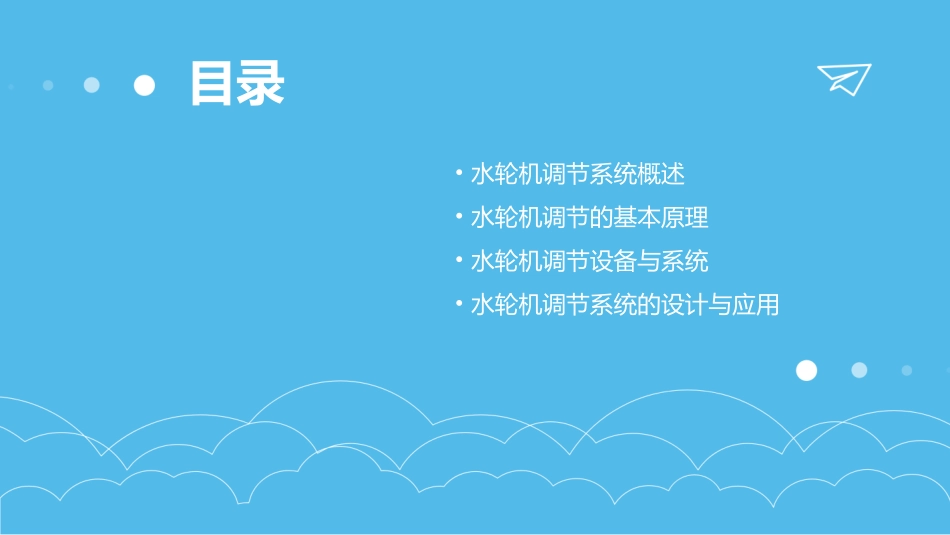

水轮机的调节课件目录•水轮机调节系统概述•水轮机调节的基本原理•水轮机调节设备与系统•水轮机调节系统的设计与应用目录•水轮机调节系统的调试与运行•水轮机调节技术的发展趋势与展望水轮机调节系统概述0101定义02作用水轮机调节系统是用于控制水轮机运行参数和机组负荷的控制系统，它在水轮机控制系统中占据重要地位。水轮机调节系统的主要作用是根据电力系统负荷需求和水轮机运行条件，对水轮机的流量、转速、功率等参数进行调节，以满足系统要求和保证机组安全稳定运行。水轮机调节系统的定义与作用用于监测水轮机的运行参数，如流量、转速、压力等。传感器根据传感器采集的数据和设定值，计算控制信号并发送给执行机构。调节器根据调节器发送的控制信号，控制水轮机的导叶、蝶阀等设备，调节流量和转速等参数。执行机构监测水轮机运行状态，当出现异常情况时及时采取保护措施，如停机、减载等。保护装置水轮机调节系统的基本组成数字式调节系统：采用计算机技术实现数字化控制，具有高精度、高可靠性、智能化等特点，适用于现代大型水电站。电气液压调节系统：调节精度高，响应速度快，适用于中大型水轮机。机械液压调节系统：结构简单、操作方便，但精度较低，适用于小型水轮机。分类：水轮机调节系统可分为机械液压调节系统、电气液压调节系统和数字式调节系统等。特点水轮机调节系统的分类与特点水轮机调节的基本原理02010203水轮机、调速器、发电机和控制系统等组成。水轮机调节系统组成描述了水轮机的转速、流量、压力等参数之间的关系，以及与负荷变化的关系。水轮机调节基本方程通过理论分析和实验研究，结合实际运行情况建立水轮机调节方程。水轮机调节方程的建立方法水轮机调节的基本方程水轮机调节的方法通过调速器的控制，改变导叶开度和蜗壳进水量，以保持水轮机的稳定运行。水轮机调节的流程从感知负荷变化，到调速器动作，再到控制导叶开度和蜗壳进水量，保持水轮机稳定运行。水轮机调节的基本原理水轮机的调节是通过改变导叶开度和蜗壳进水量来控制水轮机的转速和出力。水轮机调节的基本原理与方法03水轮机调节的优化通过对水轮机调节系统的优化，可以提高其稳定性和动态性能，减少负荷变化对水轮机运行的影响。01水轮机调节的稳定性水轮机调节系统的稳定性取决于控制系统的设计、调速器的性能以及水轮机的特性等因素。02水轮机调节的动态性能水轮机调节的动态性能是指调节系统对负荷变化的响应速度和调节精度。水轮机调节的稳定性与动态性能水轮机调节设备与系统03调速器的基本结构水轮机调速器是调节水轮机转速的关键设备，主要由传感器、放大器、伺服机构和执行器等组成。调速器的工作原理调速器通过传感器监测水轮机的转速，将转速信号转换为电信号，放大器将电信号放大后传递给伺服机构，伺服机构驱动执行器调节水轮机的导叶开度，从而改变水轮机的输出功率。水轮机调速器的基本结构与工作原理水轮机调节系统的控制逻辑包括开机控制、停机控制、负荷分配控制和频率调节控制等。控制逻辑水轮机调节系统的算法包括PID控制算法、模糊控制算法和神经网络控制算法等，可根据不同需求选择合适的控制算法。算法水轮机调节系统的控制逻辑与算法水轮机调节系统应配备完善的监控系统，实时监测水轮机的运行状态、转速、功率、压力等参数，确保水轮机的正常运行。水轮机调节系统应具备过载保护、过压保护、欠压保护、短路保护等功能，确保水轮机和整个电力系统的安全。水轮机调节系统的监控与保护保护监控水轮机调节系统的设计与应用04设计调节系统时，需要考虑到水轮机的运行条件，如水头、流量、转速等，以确保水轮机能够安全、稳定、高效地运行。满足水轮机运行条件调节系统的设计需要优化调节性能，包括调节的快速性、稳定性和准确性，以满足电力系统和水力发电厂的运行需求。优化调节性能随着控制理论的发展，现代水轮机调节系统设计中越来越多地采用现代控制理论，如状态估计、最优控制等，以提高调节性能。采用现代控制理论水轮机调节系统的设计原则与方法维持电力系统稳定水轮机调节系统在电力系统中发挥着维持电力系统稳定的作用。当电力系统出现负荷...
