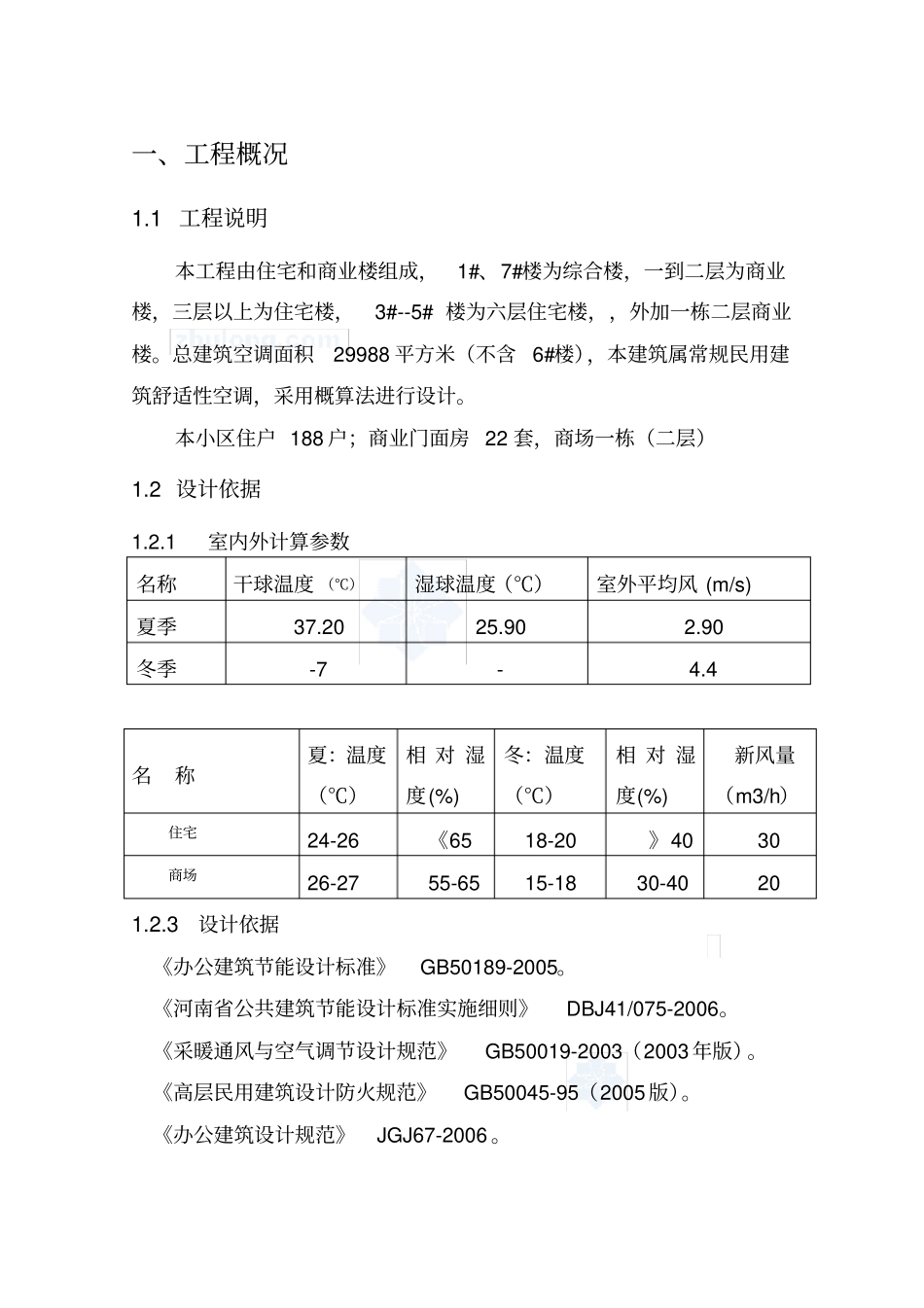

灵宝市XXX小区水源热泵中央空调工技术方案与预算编制单位:单位地址:联系电话:编制日期:二0一0年三月目录一、工程概况.......................................21.1工程说明..............................................21.2设计依据..............................................21.3工程安装说明..........................................3二、空调系统及组成说明.............................52.1空调系统说明..........................................52.2空调相关图纸(见附页).................................52.3建筑空调面积汇总、冷负荷及末端的确定....................52.4空调系统组成说明.......................................62.5主要设备表............................................92.6工程预算.............................................102.6.1概算汇总表.......................................102.6.2机房设备及安装预算...............................112.6.3室外管网及深井预算...............................172.6.4末端设备及安装预算...............................222.6.5分户计量工程预算.................................272.7工程运行分析........................................31一、工程概况1.1工程说明本工程由住宅和商业楼组成,1#、7#楼为综合楼,一到二层为商业楼,三层以上为住宅楼,3#--5#楼为六层住宅楼,,外加一栋二层商业楼。总建筑空调面积29988平方米(不含6#楼),本建筑属常规民用建筑舒适性空调,采用概算法进行设计。本小区住户188户;商业门面房22套,商场一栋(二层)1.2设计依据1.2.1室内外计算参数名称干球温度(℃)湿球温度(℃)室外平均风(m/s)夏季37.2025.902.90冬季-7-4.4名称夏:温度(℃)相对湿度(%)冬:温度(℃)相对湿度(%)新风量(m3/h)住宅24-26《6518-20》4030商场26-2755-6515-1830-40201.2.3设计依据《办公建筑节能设计标准》GB50189-2005。《河南省公共建筑节能设计标准实施细则》DBJ41/075-2006。《采暖通风与空气调节设计规范》GB50019-2003(2003年版)。《高层民用建筑设计防火规范》GB50045-95(2005版)。《办公建筑设计规范》JGJ67-2006。《办公建筑节能设计标准》GB50189-2005。《全国民用建筑工程设计技术措施暖通空调。动力》(2003)。《全国民用建筑工程设计技术措施节能专篇暖通空调。动力》(2007)。1.3工程安装说明1)、通风空调系统暗装风机盘管、空调机组及阀门吊顶处应预留检修人孔,尺寸为400x400mm。风管上必须配备必要的支、吊、托架,具体形式由安装单位根据现场具体情况确定,做法参见国标03K132。所有设备基础均应在设备到货且校核尺寸无误后方可施工;基础施工时,应按设备的要求预留地脚螺栓孔(二次浇注)。2)、空调水系统空调供、回水管当管径≤DN50时水管采用PPR热水管,熔接,当管径>DN50时水管采用镀锌钢管。室外管道采用无缝钢管,>DN200的采用螺旋焊管。规格尺寸如下;DN65--D73X4DN80--D89X4DN100--D108X4.5DN125--D133X4.5DN150--D159X5.0DN200--D216x6.0DN250--D273X7.0凝结水管采用U-PVC水管(镀锌钢管除外)保温前应先除锈和清洁表面,然后刷防锈漆两道,再做保温。空调水管保温材料采用难燃B1级高品质闭泡橡塑绝热材料,室内空调供、回水管厚度为;管径≤DN50时25mm,DN50<管径
