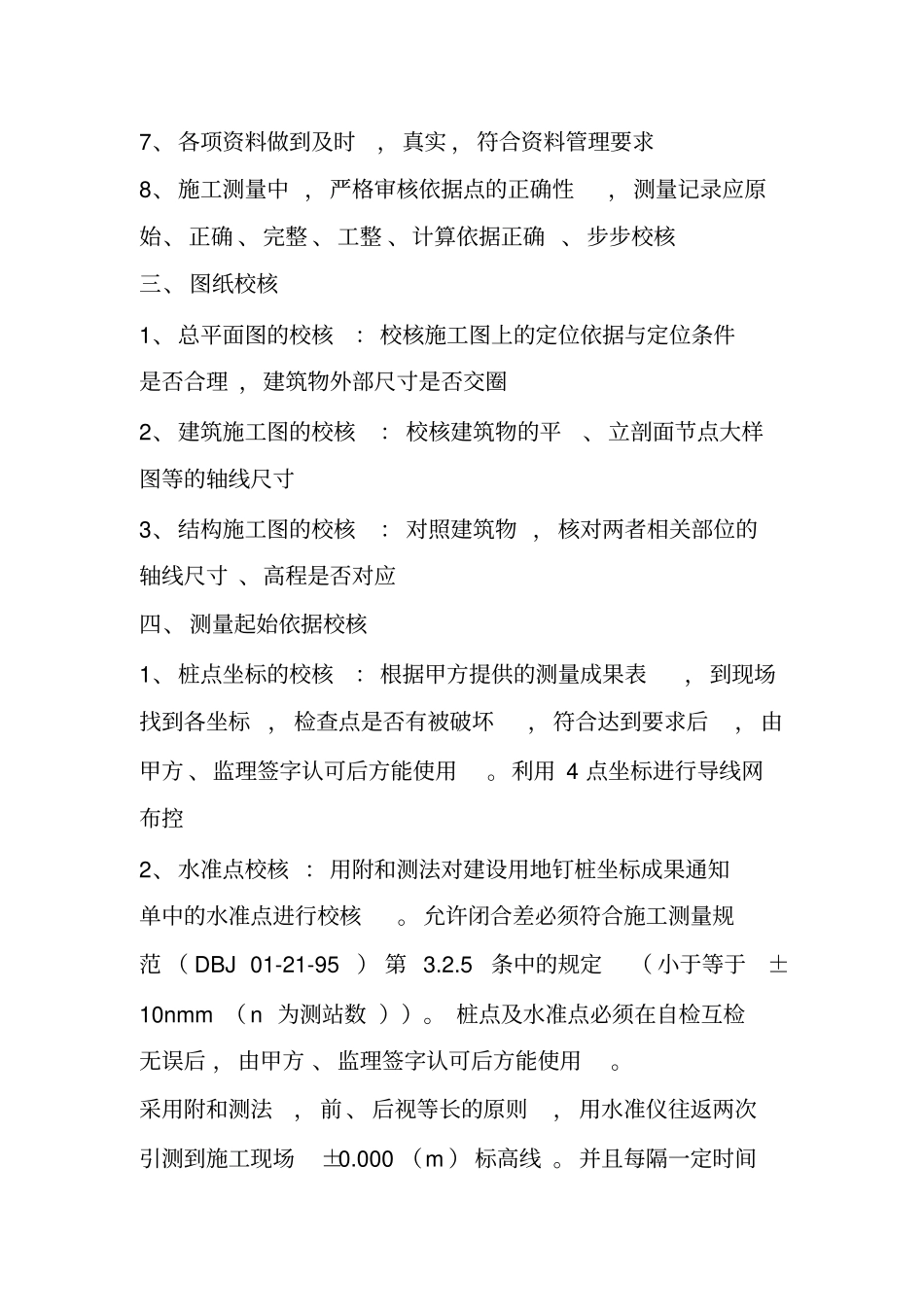

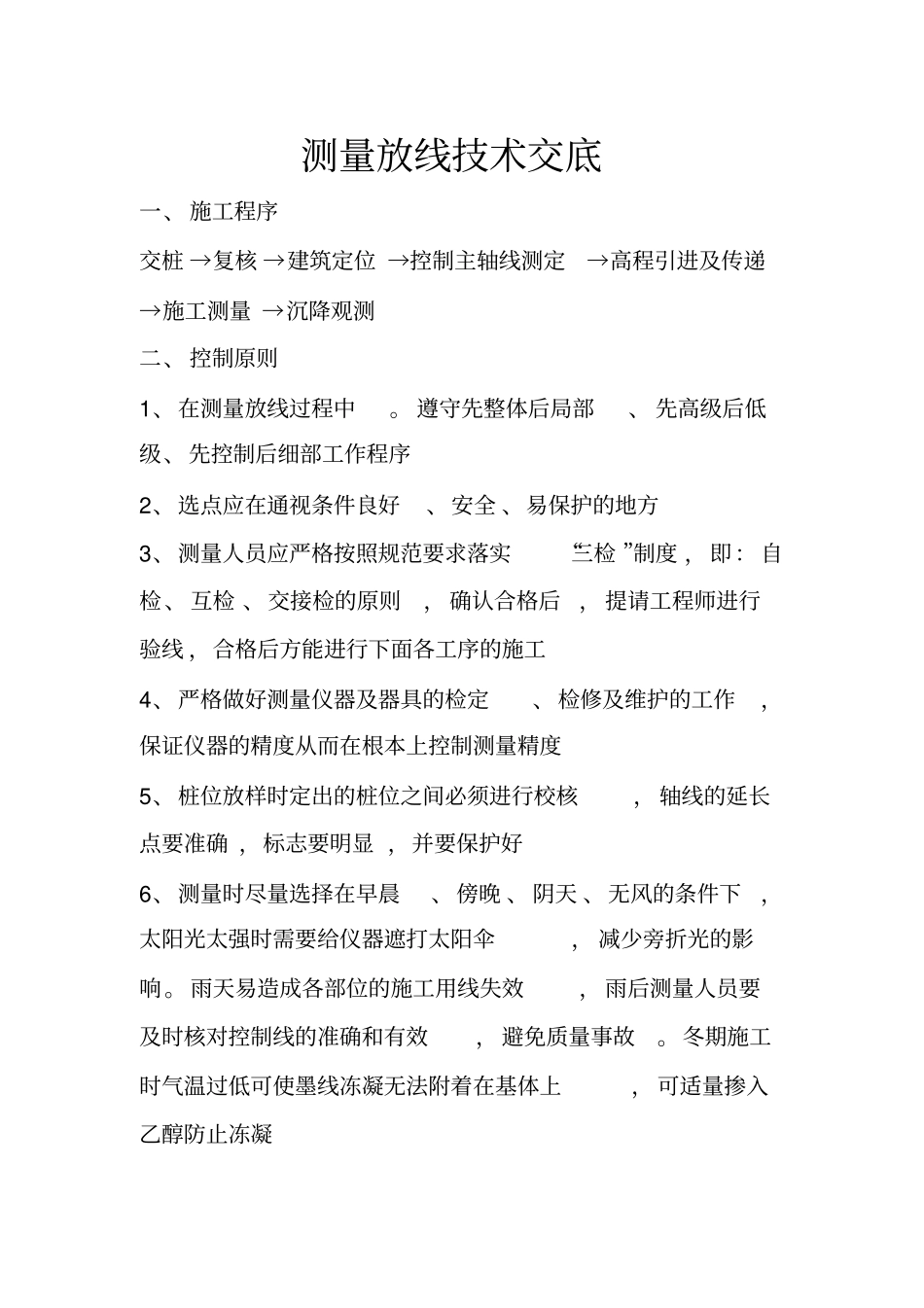

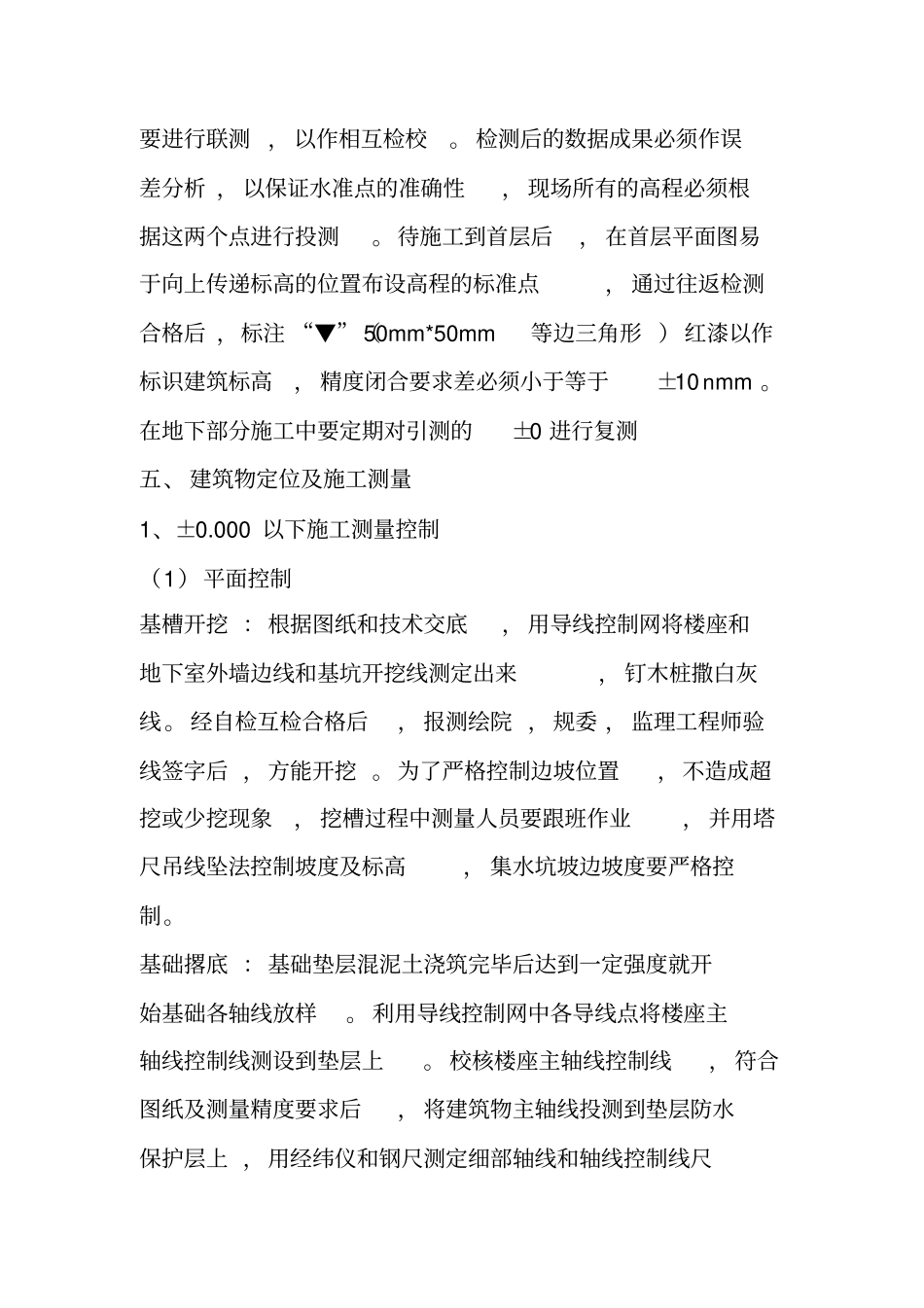

测量放线技术交底一、施工程序交桩→复核→建筑定位→控制主轴线测定→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中。遵守先整体后局部、先高级后低级、先控制后细部工作程序2、选点应在通视条件良好、安全、易保护的地方3、测量人员应严格按照规范要求落实“三检”制度，即：自检、互检、交接检的原则，确认合格后，提请工程师进行验线，合格后方能进行下面各工序的施工4、严格做好测量仪器及器具的检定、检修及维护的工作，保证仪器的精度从而在根本上控制测量精度5、桩位放样时定出的桩位之间必须进行校核，轴线的延长点要准确，标志要明显，并要保护好6、测量时尽量选择在早晨、傍晚、阴天、无风的条件下，太阳光太强时需要给仪器遮打太阳伞，减少旁折光的影响。雨天易造成各部位的施工用线失效，雨后测量人员要及时核对控制线的准确和有效，避免质量事故。冬期施工时气温过低可使墨线冻凝无法附着在基体上，可适量掺入乙醇防止冻凝7、各项资料做到及时，真实，符合资料管理要求8、施工测量中，严格审核依据点的正确性，测量记录应原始、正确、完整、工整、计算依据正确、步步校核三、图纸校核1、总平面图的校核：校核施工图上的定位依据与定位条件是否合理，建筑物外部尺寸是否交圈2、建筑施工图的校核：校核建筑物的平、立剖面节点大样图等的轴线尺寸3、结构施工图的校核：对照建筑物，核对两者相关部位的轴线尺寸、高程是否对应四、测量起始依据校核1、桩点坐标的校核：根据甲方提供的测量成果表，到现场找到各坐标，检查点是否有被破坏，符合达到要求后，由甲方、监理签字认可后方能使用。利用4点坐标进行导线网布控2、水准点校核：用附和测法对建设用地钉桩坐标成果通知单中的水准点进行校核。允许闭合差必须符合施工测量规范（DBJ01-21-95）第3.2.5条中的规定（小于等于±10nmm（n为测站数））。桩点及水准点必须在自检互检无误后，由甲方、监理签字认可后方能使用。采用附和测法，前、后视等长的原则，用水准仪往返两次引测到施工现场±0.000（m）标高线。并且每隔一定时间要进行联测，以作相互检校。检测后的数据成果必须作误差分析，以保证水准点的准确性，现场所有的高程必须根据这两个点进行投测。待施工到首层后，在首层平面图易于向上传递标高的位置布设高程的标准点，通过往返检测合格后，标注“▼”（50mm*50mm等边三角形）红漆以作标识建筑标高，精度闭合要求差必须小于等于±10nmm。在地下部分施工中要定期对引测的±0进行复测五、建筑物定位及施工测量1、±0.000以下施工测量控制（1）平面控制基槽开挖：根据图纸和技术交底，用导线控制网将楼座和地下室外墙边线和基坑开挖线测定出来，钉木桩撒白灰线。经自检互检合格后，报测绘院，规委，监理工程师验线签字后，方能开挖。为了严格控制边坡位置，不造成超挖或少挖现象，挖槽过程中测量人员要跟班作业，并用塔尺吊线坠法控制坡度及标高，集水坑坡边坡度要严格控制。基础撂底：基础垫层混泥土浇筑完毕后达到一定强度就开始基础各轴线放样。利用导线控制网中各导线点将楼座主轴线控制线测设到垫层上。校核楼座主轴线控制线，符合图纸及测量精度要求后，将建筑物主轴线投测到垫层防水保护层上，用经纬仪和钢尺测定细部轴线和轴线控制线尺寸。用墨线弹出轴线、轴线控制线、墙边线、集水坑线、门窗洞口线。经自检、互检合格后报监理工程师验收后，用红油漆标识，以便施工过程中进行控制。基础底板投测：基础底板混凝土浇筑完毕后，将轴线控制线投测到底板混凝土面上，经闭合校核后，弹出轴线、轴线的50cm控制线、墙体线、门窗洞口位置线，并标识清楚。经自检、互检合格后，报监理工程师验收。根据50cm控制线检测模板位置与垂直度，内墙用线坠检测，外墙用经纬仪检查。（2）高程控制利用附和测法校测靠建筑物最近的12个标高控制点，向基坑边引测4个控制点，四点闭合差≤3mm，随着挖土深度不断进行，以现场的±0.000高程点作为基准点，用5m逐段向下传递，作为机械挖土深度的控制依据。在每一段复测前，要对引测的4个控制点进行复测，防止其因素周围环境和人为影响造成错误。为了保证±0.000...
