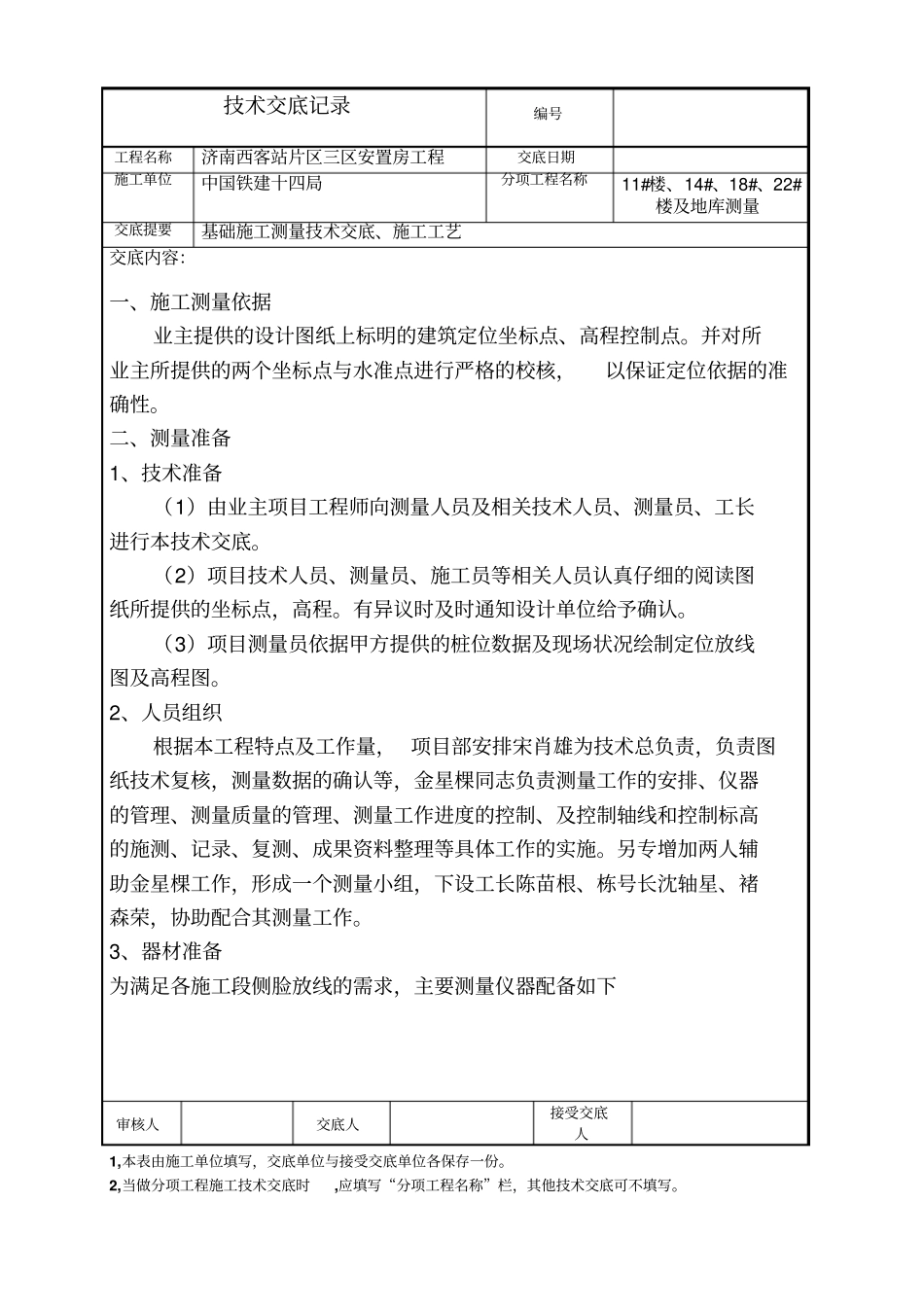

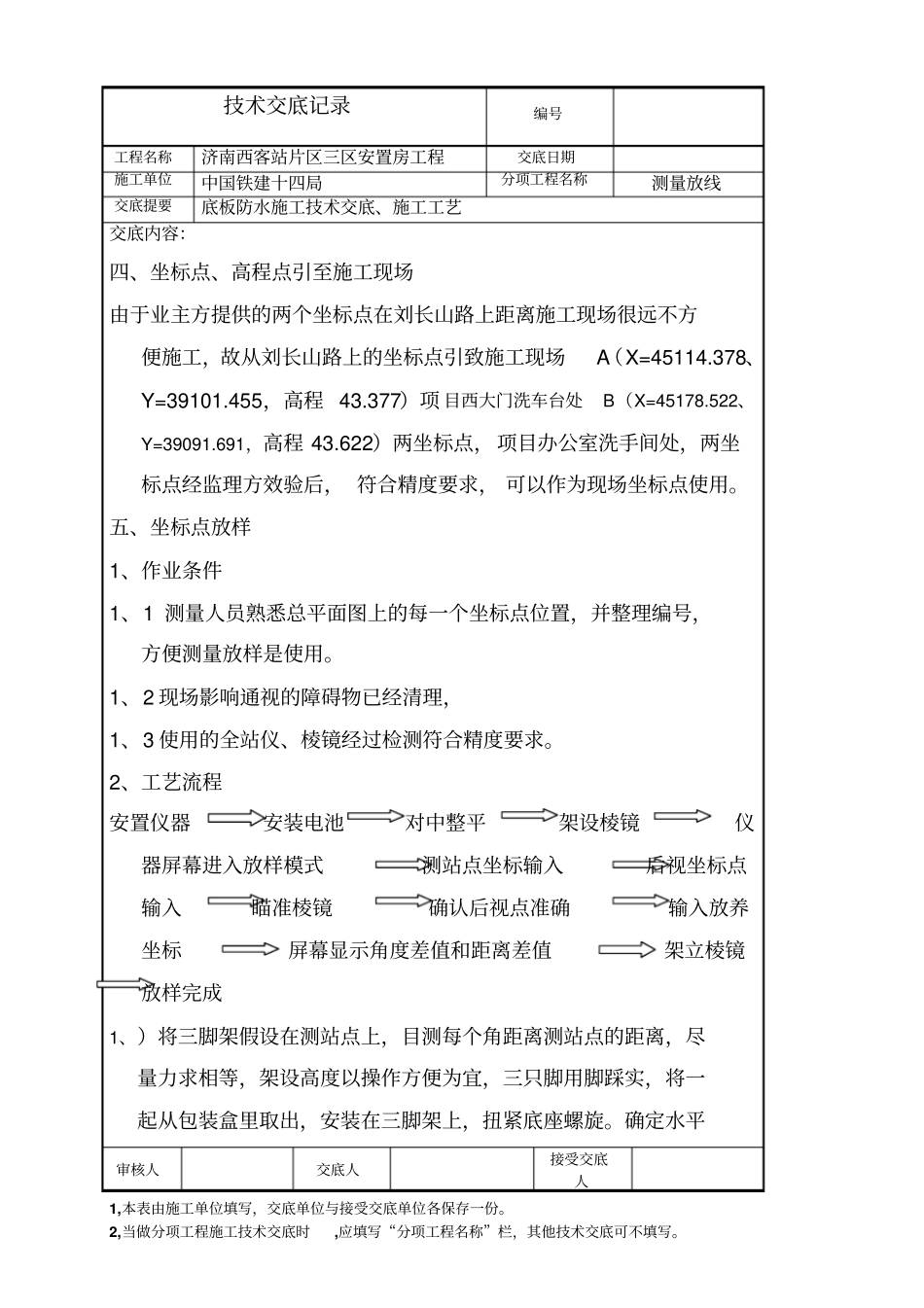

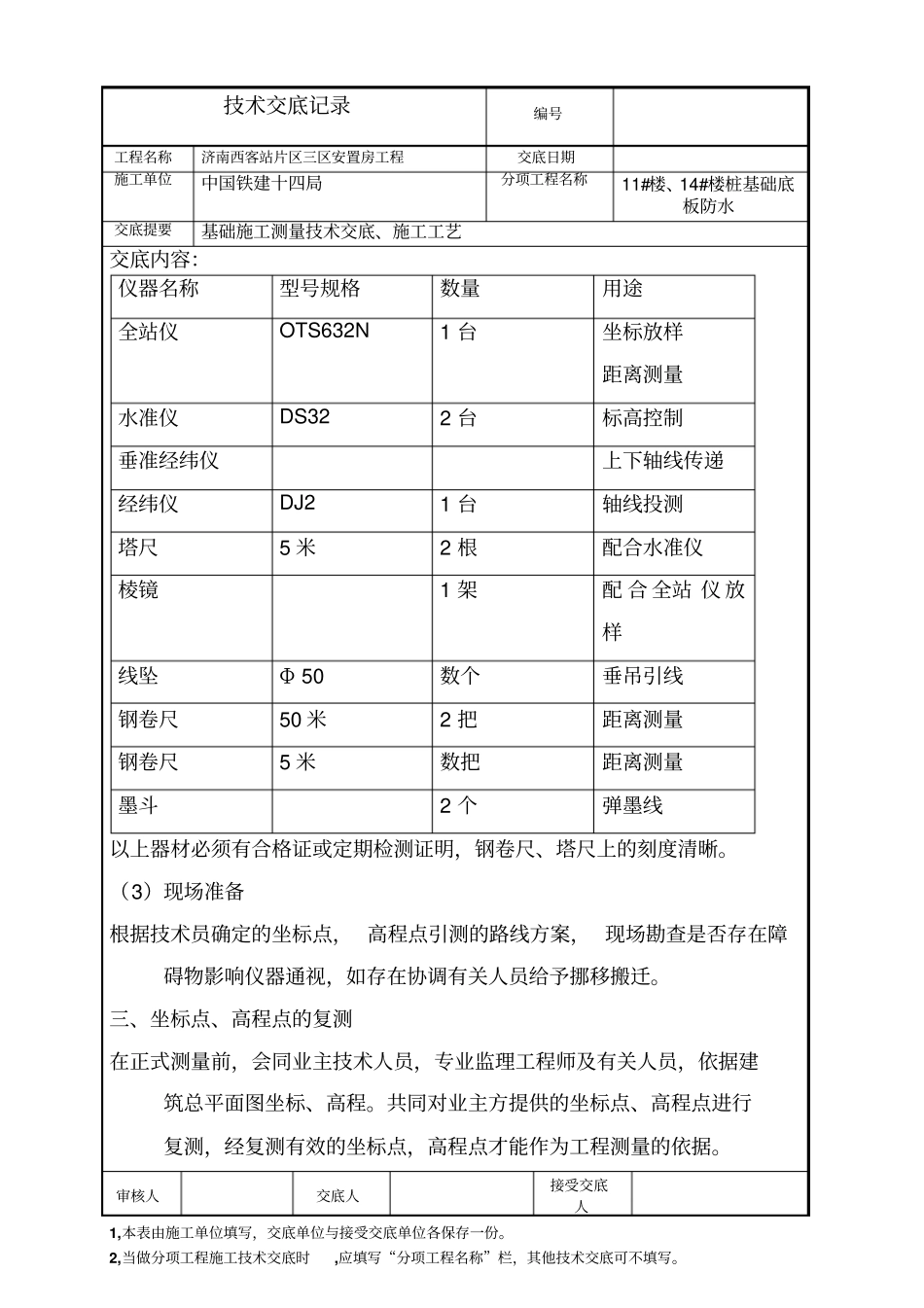

技术交底记录编号工程名称济南西客站片区三区安置房工程交底日期施工单位中国铁建十四局分项工程名称11#楼、14#、18#、22#楼及地库测量交底提要基础施工测量技术交底、施工工艺交底内容：一、施工测量依据业主提供的设计图纸上标明的建筑定位坐标点、高程控制点。并对所业主所提供的两个坐标点与水准点进行严格的校核，以保证定位依据的准确性。二、测量准备1、技术准备（1）由业主项目工程师向测量人员及相关技术人员、测量员、工长进行本技术交底。（2）项目技术人员、测量员、施工员等相关人员认真仔细的阅读图纸所提供的坐标点，高程。有异议时及时通知设计单位给予确认。（3）项目测量员依据甲方提供的桩位数据及现场状况绘制定位放线图及高程图。2、人员组织根据本工程特点及工作量，项目部安排宋肖雄为技术总负责，负责图纸技术复核，测量数据的确认等，金星棵同志负责测量工作的安排、仪器的管理、测量质量的管理、测量工作进度的控制、及控制轴线和控制标高的施测、记录、复测、成果资料整理等具体工作的实施。另专增加两人辅助金星棵工作，形成一个测量小组，下设工长陈苗根、栋号长沈轴星、褚森荣，协助配合其测量工作。3、器材准备为满足各施工段侧脸放线的需求，主要测量仪器配备如下审核人交底人接受交底人1,本表由施工单位填写，交底单位与接受交底单位各保存一份。2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号工程名称济南西客站片区三区安置房工程交底日期施工单位中国铁建十四局分项工程名称11#楼、14#楼桩基础底板防水交底提要基础施工测量技术交底、施工工艺交底内容：仪器名称型号规格数量用途全站仪OTS632N1台坐标放样距离测量水准仪DS322台标高控制垂准经纬仪上下轴线传递经纬仪DJ21台轴线投测塔尺5米2根配合水准仪棱镜1架配合全站仪放样线坠Φ50数个垂吊引线钢卷尺50米2把距离测量钢卷尺5米数把距离测量墨斗2个弹墨线以上器材必须有合格证或定期检测证明，钢卷尺、塔尺上的刻度清晰。（3）现场准备根据技术员确定的坐标点，高程点引测的路线方案，现场勘查是否存在障碍物影响仪器通视，如存在协调有关人员给予挪移搬迁。三、坐标点、高程点的复测在正式测量前，会同业主技术人员，专业监理工程师及有关人员，依据建筑总平面图坐标、高程。共同对业主方提供的坐标点、高程点进行复测，经复测有效的坐标点，高程点才能作为工程测量的依据。审核人交底人接受交底人1,本表由施工单位填写，交底单位与接受交底单位各保存一份。2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号工程名称济南西客站片区三区安置房工程交底日期施工单位中国铁建十四局分项工程名称测量放线交底提要底板防水施工技术交底、施工工艺交底内容：四、坐标点、高程点引至施工现场由于业主方提供的两个坐标点在刘长山路上距离施工现场很远不方便施工，故从刘长山路上的坐标点引致施工现场A（X=45114.378、Y=39101.455，高程43.377）项目西大门洗车台处B（X=45178.522、Y=39091.691，高程43.622）两坐标点，项目办公室洗手间处，两坐标点经监理方效验后，符合精度要求，可以作为现场坐标点使用。五、坐标点放样1、作业条件1、1测量人员熟悉总平面图上的每一个坐标点位置，并整理编号，方便测量放样是使用。1、2现场影响通视的障碍物已经清理，1、3使用的全站仪、棱镜经过检测符合精度要求。2、工艺流程安置仪器安装电池对中整平架设棱镜仪器屏幕进入放样模式测站点坐标输入后视坐标点输入瞄准棱镜确认后视点准确输入放养坐标屏幕显示角度差值和距离差值架立棱镜放样完成1、）将三脚架假设在测站点上，目测每个角距离测站点的距离，尽量力求相等，架设高度以操作方便为宜，三只脚用脚踩实，将一起从包装盒里取出，安装在三脚架上，扭紧底座螺旋。确定水平审核人交底人接受交底人1,本表由施工单位填写，交底单位与接受交底单位各保存一份。2,当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号工程名称济南西客站片区三区安置房工程交底日期...
