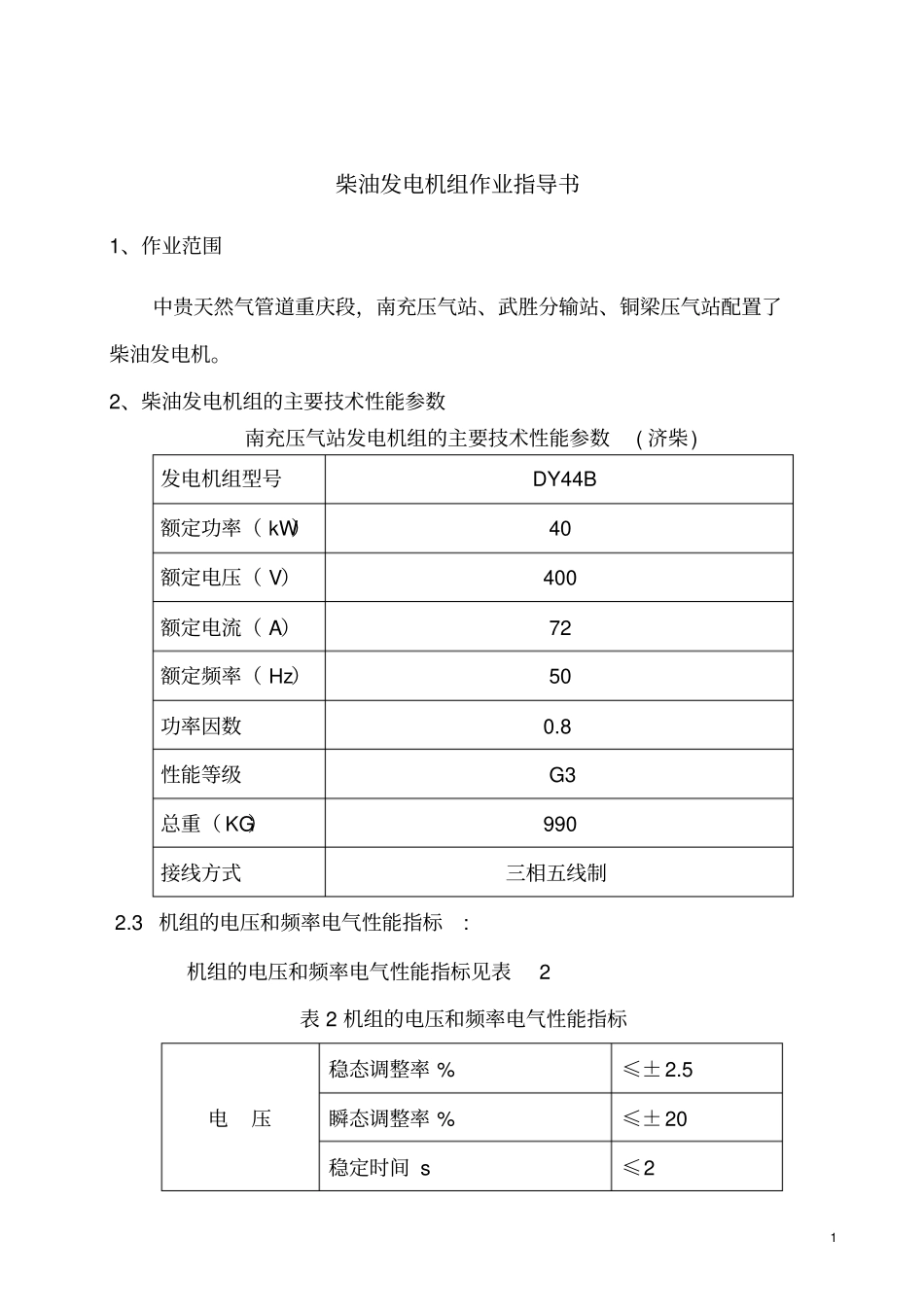

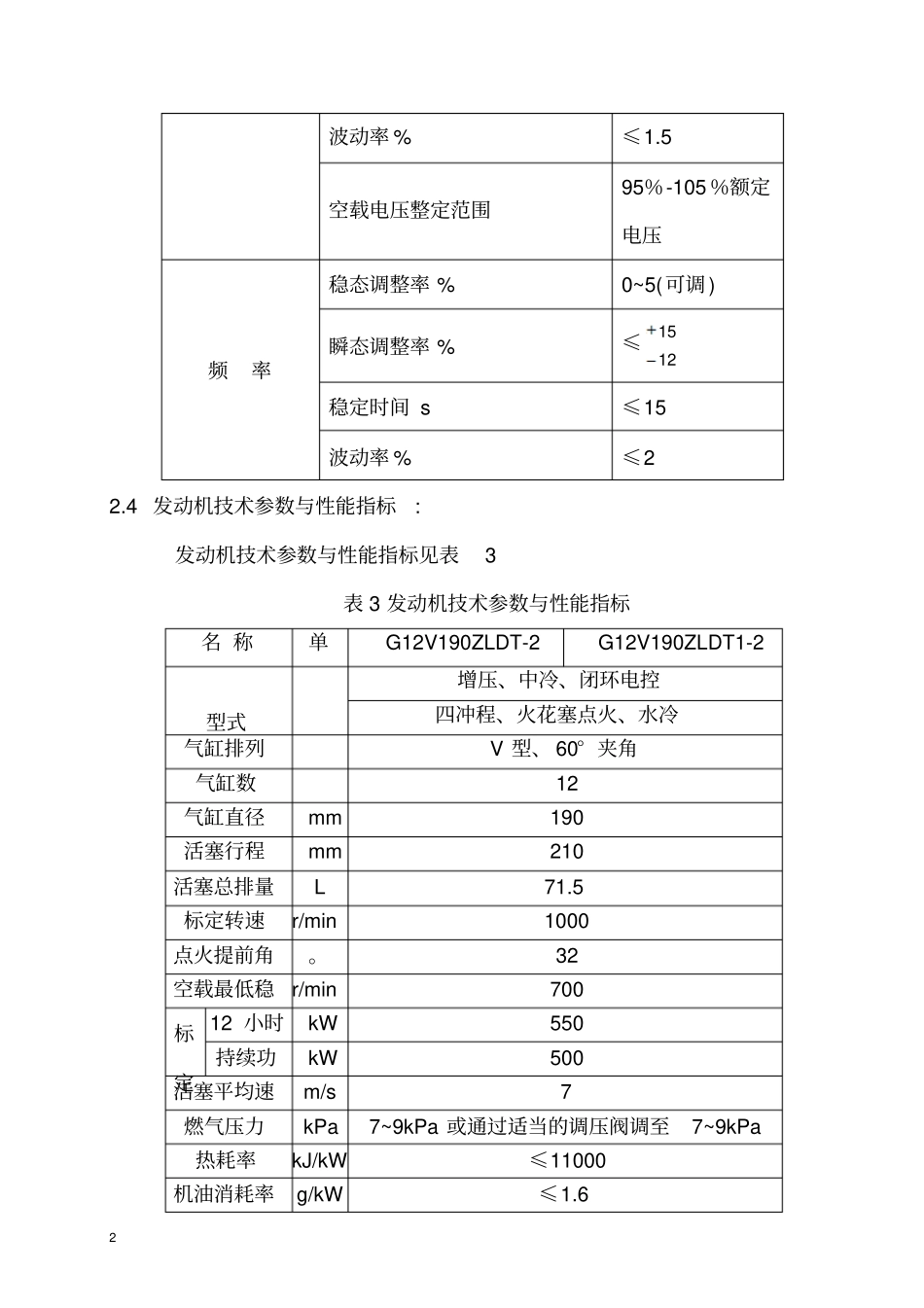

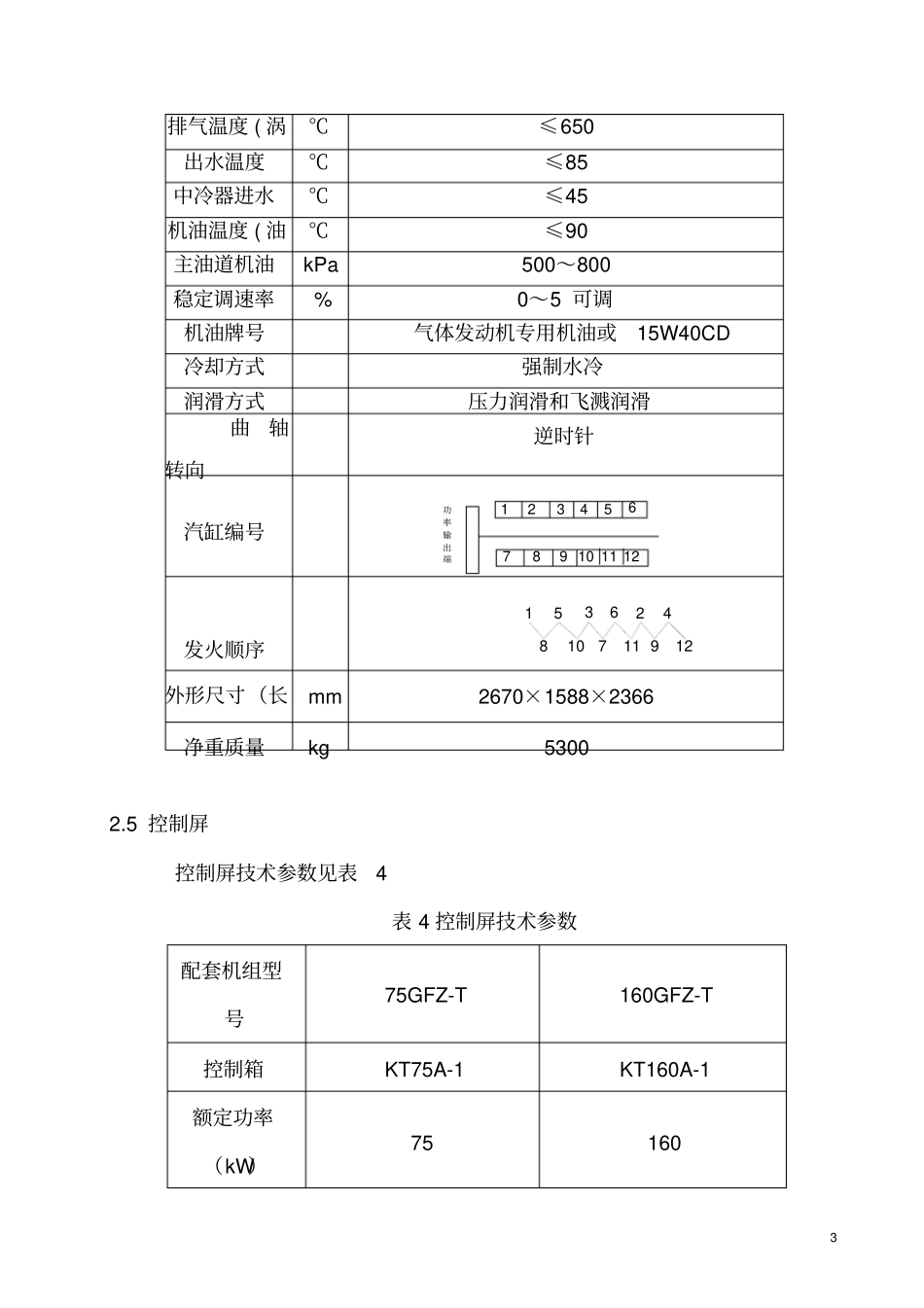

1柴油发电机组作业指导书1、作业范围中贵天然气管道重庆段，南充压气站、武胜分输站、铜梁压气站配置了柴油发电机。2、柴油发电机组的主要技术性能参数南充压气站发电机组的主要技术性能参数(济柴)发电机组型号DY44B额定功率（kW）40额定电压（V）400额定电流（A）72额定频率（Hz）50功率因数0.8性能等级G3总重（KG）990接线方式三相五线制2.3机组的电压和频率电气性能指标:机组的电压和频率电气性能指标见表2表2机组的电压和频率电气性能指标电压稳态调整率%≤±2.5瞬态调整率%≤±20稳定时间s≤22波动率%≤1.5空载电压整定范围95％-105％额定电压频率稳态调整率%0~5(可调)瞬态调整率%≤1215稳定时间s≤15波动率%≤22.4发动机技术参数与性能指标:发动机技术参数与性能指标见表3表3发动机技术参数与性能指标名称单G12V190ZLDT-2G12V190ZLDT1-2型式增压、中冷、闭环电控四冲程、火花塞点火、水冷气缸排列V型、60°夹角气缸数12气缸直径mm190活塞行程mm210活塞总排量L71.5标定转速r/min1000点火提前角。32空载最低稳r/min700标定12小时kW550持续功kW500活塞平均速m/s7燃气压力kPa7~9kPa或通过适当的调压阀调至7~9kPa热耗率kJ/kW≤11000机油消耗率g/kW≤1.63排气温度(涡℃≤650出水温度℃≤85中冷器进水℃≤45机油温度(油℃≤90主油道机油kPa500～800稳定调速率%0～5可调机油牌号气体发动机专用机油或15W40CD冷却方式强制水冷润滑方式压力润滑和飞溅润滑曲轴转向逆时针汽缸编号功率输出端789101112654321发火顺序810711912426351外形尺寸（长mm2670×1588×2366净重质量kg53002.5控制屏控制屏技术参数见表4表4控制屏技术参数配套机组型号75GFZ-T160GFZ-T控制箱KT75A-1KT160A-1额定功率（kW）751604额定电压（V）400V/230400V/230额定电流（A）135288额定频率（Hz）5050额定功率因数（COSφ）0.8(滞后)起动方式DC24V电启动电压调整方式自动励磁方式无刷接线方式三相四线制3术语和定义3.1FYS系列预热器：根据热弘吸原理，预热器管体的的冷却水受热膨胀，使进口处的流体单向阀关闭，受热的冷却水向上流向出口处，当预热器管体中的压力下降时，冷却水进入管体中继续加热，这种循环就往复进行，使循环系统中冷却水自动形成流量，来达到冷热交换的目的。3.2冷却系统低温循环：由低温循环泵将冷却水压出后，冷却水进入中冷器，中冷器出水经散热器冷却后进入低温水泵。3.3冷却系统高温循环：由高温水泵将冷却水压入机油冷却器后，进入机体水道冷却缸套，再经机体上部串水孔进入缸盖水腔，然后由气缸盖上端面出水口进入回水管于调温阀相接，当冷却水温度高于65℃时，调温阀开启，部分5冷却水经散热器冷却后，回到水泵，但冷却水高于75℃时，调温阀完全打开，全部冷却水经散热器冷却后回到水泵。即大循环。3.4交流励磁机：为旋转电枢式三相发电机，其输出由安装在主轴上的整流器整流后，直接送到同步发电机的励磁绕组中。4天然气发电机组运行操作160GFZ-T、75GFZ-T天然气发电机组为整体闭式机组，主要由发动机、高弹联接器、冷却系统、润滑系统和水加热器、发电机部分、控制屏部分、机组底盘等部分组成。4.1天然气发电机组起动前的检查、准备工作4.1.1发动机起动前的检查、准备工作4.1.1.1外观检查所有零部件应齐全完整，安装正确，底盘固定及输出端连接应牢固，点火系统及电子调速器的所有电缆应联接正确，接触良好并紧固。检查起动马达的起动齿轮与发动机飞轮齿圈的安装位置是否符合规定要求。4.1.1.2天然气管线打开天然气阀门后，沿天然气管线及可能出现天然气泄漏的部位，用天然气漏气仪或报警器进行检查，若发现管路漏气，则应及时排除。检查调压阀后的天然气压力，正常应在7~9kPa之间。4.1.1.3在发动机起动后低速运转时或起动前预供油时，先打开气缸盖上罩壳，观察摇臂衬套处是否有机油溢出，若发现不上油时，应立即拆检并清洗机体上串油管处节流阀。4.1.1.4检查机组无漏油，漏水现象，机内清洁无杂物，排气口无杂物，进气滤网畅通；4.1.1.5检查润滑系统检查润滑油箱油位、水箱水位正常。检查油底壳内机油液面高度，应使其开车后保持在油标尺上、下两刻线之间的位置。必要时应向油底壳内加...
