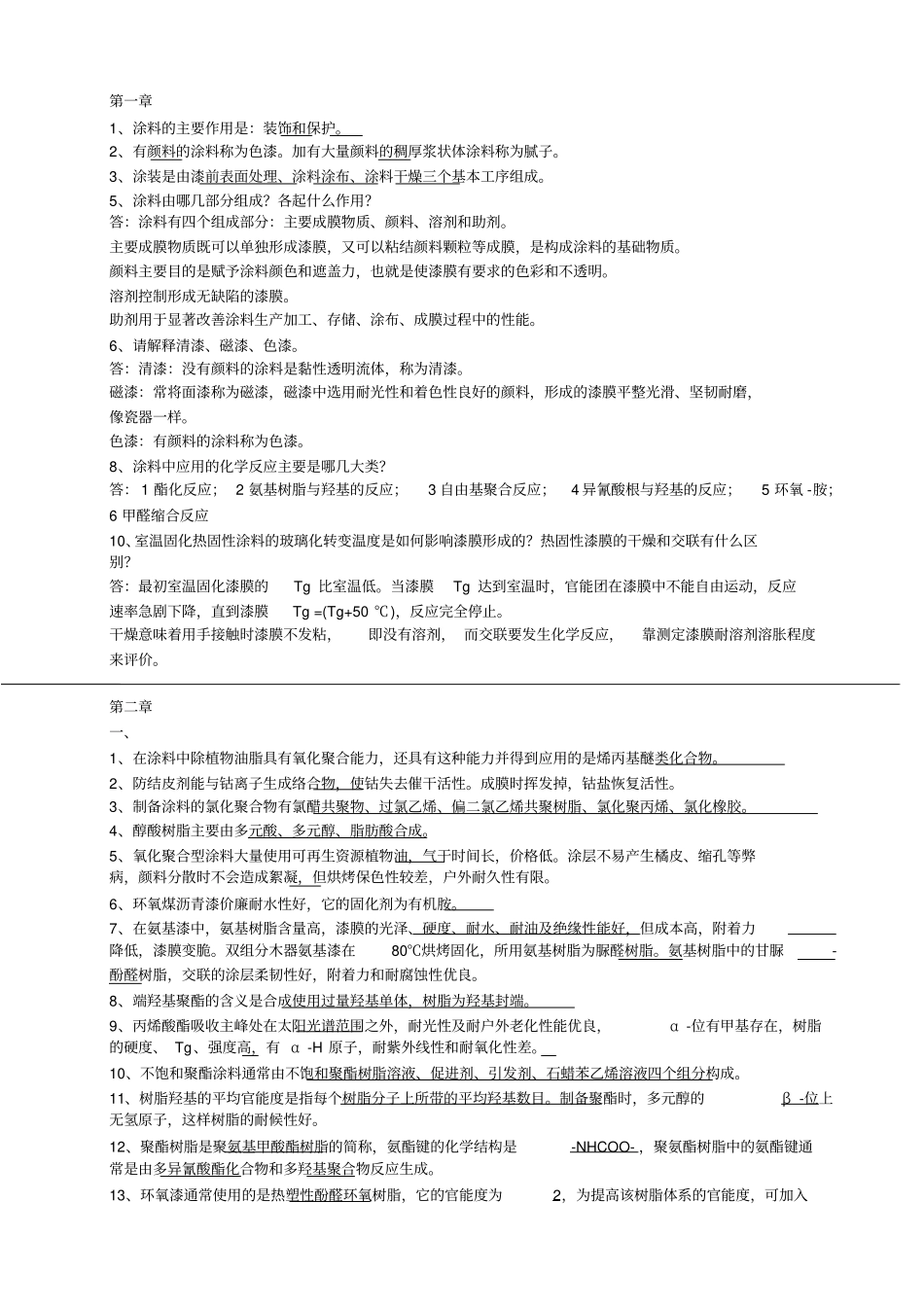

第一章1、涂料的主要作用是：装饰和保护。2、有颜料的涂料称为色漆。加有大量颜料的稠厚浆状体涂料称为腻子。3、涂装是由漆前表面处理、涂料涂布、涂料干燥三个基本工序组成。5、涂料由哪几部分组成？各起什么作用？答：涂料有四个组成部分：主要成膜物质、颜料、溶剂和助剂。主要成膜物质既可以单独形成漆膜，又可以粘结颜料颗粒等成膜，是构成涂料的基础物质。颜料主要目的是赋予涂料颜色和遮盖力，也就是使漆膜有要求的色彩和不透明。溶剂控制形成无缺陷的漆膜。助剂用于显著改善涂料生产加工、存储、涂布、成膜过程中的性能。6、请解释清漆、磁漆、色漆。答：清漆：没有颜料的涂料是黏性透明流体，称为清漆。磁漆：常将面漆称为磁漆，磁漆中选用耐光性和着色性良好的颜料，形成的漆膜平整光滑、坚韧耐磨，像瓷器一样。色漆：有颜料的涂料称为色漆。8、涂料中应用的化学反应主要是哪几大类？答：1酯化反应；2氨基树脂与羟基的反应；3自由基聚合反应；4异氰酸根与羟基的反应；5环氧-胺；6甲醛缩合反应10、室温固化热固性涂料的玻璃化转变温度是如何影响漆膜形成的？热固性漆膜的干燥和交联有什么区别？答：最初室温固化漆膜的Tg比室温低。当漆膜Tg达到室温时，官能团在漆膜中不能自由运动，反应速率急剧下降，直到漆膜Tg=(Tg+50℃)，反应完全停止。干燥意味着用手接触时漆膜不发粘，即没有溶剂，而交联要发生化学反应，靠测定漆膜耐溶剂溶胀程度来评价。第二章一、1、在涂料中除植物油脂具有氧化聚合能力，还具有这种能力并得到应用的是烯丙基醚类化合物。2、防结皮剂能与钴离子生成络合物，使钴失去催干活性。成膜时挥发掉，钴盐恢复活性。3、制备涂料的氯化聚合物有氯醋共聚物、过氯乙烯、偏二氯乙烯共聚树脂、氯化聚丙烯、氯化橡胶。4、醇酸树脂主要由多元酸、多元醇、脂肪酸合成。5、氧化聚合型涂料大量使用可再生资源植物油，气干时间长，价格低。涂层不易产生橘皮、缩孔等弊病，颜料分散时不会造成絮凝，但烘烤保色性较差，户外耐久性有限。6、环氧煤沥青漆价廉耐水性好，它的固化剂为有机胺。7、在氨基漆中，氨基树脂含量高，漆膜的光泽、硬度、耐水、耐油及绝缘性能好，但成本高，附着力降低，漆膜变脆。双组分木器氨基漆在80℃烘烤固化，所用氨基树脂为脲醛树脂。氨基树脂中的甘脲-酚醛树脂，交联的涂层柔韧性好，附着力和耐腐蚀性优良。8、端羟基聚酯的含义是合成使用过量羟基单体，树脂为羟基封端。9、丙烯酸酯吸收主峰处在太阳光谱范围之外，耐光性及耐户外老化性能优良，α-位有甲基存在，树脂的硬度、Tg、强度高，有α-H原子，耐紫外线性和耐氧化性差。10、不饱和聚酯涂料通常由不饱和聚酯树脂溶液、促进剂、引发剂、石蜡苯乙烯溶液四个组分构成。11、树脂羟基的平均官能度是指每个树脂分子上所带的平均羟基数目。制备聚酯时，多元醇的β-位上无氢原子，这样树脂的耐候性好。12、聚酯树脂是聚氨基甲酸酯树脂的简称，氨酯键的化学结构是-NHCOO-，聚氨酯树脂中的氨酯键通常是由多异氰酸酯化合物和多羟基聚合物反应生成。13、环氧漆通常使用的是热塑性酚醛环氧树脂，它的官能度为2，为提高该树脂体系的官能度，可加入双酚A环氧树脂。14、双酚A环氧树脂分子结构中含有芳香环，强度高，而醚键又使分子链容易旋转，树脂具有韧性，又因含有芳香醚键，涂层固化时体积收缩小，不产生内应力，附着力好，其α-H易在阳光下发生氧化降解，造成涂层氧化、失光。15、双组分环氧-胺涂料的固化剂常用的有脂肪胺、环氧胺加成物、聚酰胺。低温固化时的催化剂常用的有DMP-30、Mannich碱。长期有效防腐常用环氧涂料，烘烤型涂料可选用环氧-酚醛，气干型涂料可选用环氧-胺，水下环氧涂料的固化剂通常用聚酰胺。16、有机硅涂料价格较贵，根据其性能特征，主要用于三种场合耐热漆、绝缘漆、耐候漆。17、高固体分树脂要分子量低和分子量分布窄，树脂Tg低，树脂中极性官能团含量降低，引进侧链基团，用活性稀释剂稀释，树脂结构为星形或高支化。二、塑溶胶：增塑溶胶是聚氯乙烯树脂颗粒悬浮而不时溶解于增塑剂中所形成的混合物。一般增塑溶胶黏度高，添加20%或更少增塑剂的溶剂，就能降低到施...
