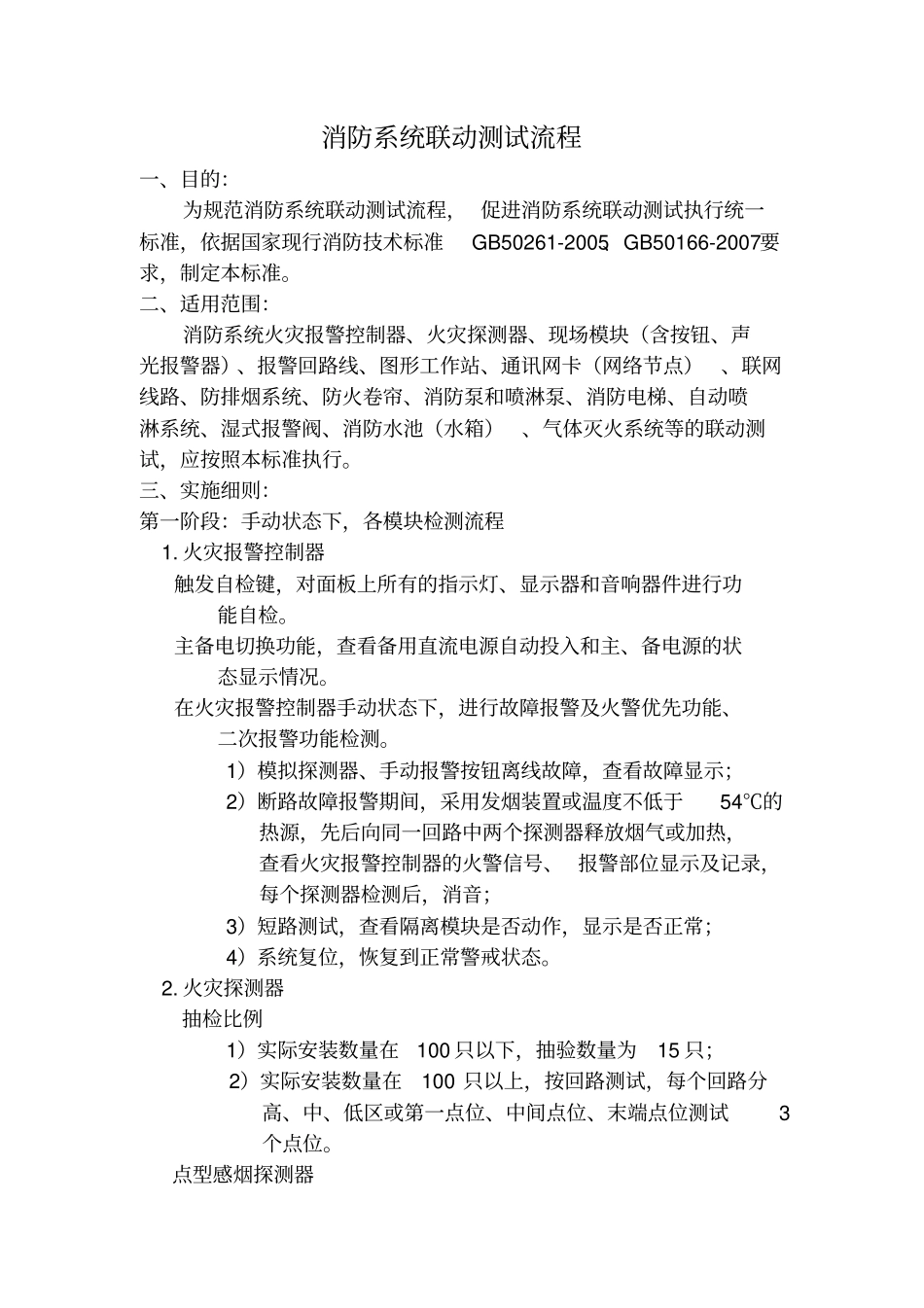

消防系统联动测试流程一、目的：为规范消防系统联动测试流程，促进消防系统联动测试执行统一标准，依据国家现行消防技术标准GB50261-2005、GB50166-2007要求，制定本标准。二、适用范围：消防系统火灾报警控制器、火灾探测器、现场模块（含按钮、声光报警器）、报警回路线、图形工作站、通讯网卡（网络节点）、联网线路、防排烟系统、防火卷帘、消防泵和喷淋泵、消防电梯、自动喷淋系统、湿式报警阀、消防水池（水箱）、气体灭火系统等的联动测试，应按照本标准执行。三、实施细则：第一阶段：手动状态下，各模块检测流程1.火灾报警控制器触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检。主备电切换功能，查看备用直流电源自动投入和主、备电源的状态显示情况。在火灾报警控制器手动状态下，进行故障报警及火警优先功能、二次报警功能检测。1）模拟探测器、手动报警按钮离线故障，查看故障显示；2）断路故障报警期间，采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器释放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录，每个探测器检测后，消音；3）短路测试，查看隔离模块是否动作，显示是否正常；4）系统复位，恢复到正常警戒状态。2.火灾探测器抽检比例1）实际安装数量在100只以下，抽验数量为15只；2）实际安装数量在100只以上，按回路测试，每个回路分高、中、低区或第一点位、中间点位、末端点位测试3个点位。点型感烟探测器1）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示；2）消除探测器内及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。点型感温探测器1）可复位点型感温探测器，使用温度不低于54℃的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；2）移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。3.现场模块（含按钮、声光报警器）现场模块1）手动或自动测试各控制模块输出指令，联动控制设备，由监视模块反馈联动设备的动作状态。手动报警按钮1）手动火灾报警按钮应采取模拟动作的方法使报警按钮发出火灾报警信号；2）查看火灾报警控制器和按钮的报警确认灯,复位手动按钮，复位火灾报警控制器。声光报警器或消防广播1）输入控制信号，测量声光报警器的报警音及光强度，消防广播的动作状态。4.报警回路线按照国标GB50166-2007的要求进行回路线、电源线、远程启动线测试（排除短路、断路、接地等故障）。测试各种功能线之间阻值是否存在短路现象。各种功能线出现断路现象，根据断路的区域进行设备性能、人为造成、设备损坏、线路接头氧化等现象实际分析排除。各种功能线在测量接地时，应用500V兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。5.图形工作站按照国标GB50166-2007的要求对网络软、硬件和线路测试。1）目测观察各网卡工作指示灯的状态，并手触摸各网卡温度状态；2）通过CRT图形软件内的复位后，由网络发出指令，观察各分机是否执行复位命令。6.通讯网卡（网络节点）及时有效的在CRT图形上更新确定的设备点位，调整修改过的分隔图。检测各网络节点之间的通讯状态。7.联网线路通过装有维护软件的电脑分别通过各主机数据口，以网络连接跨机实现复位、消音、屏蔽等功能。8.防排烟系统排烟阀、送风阀、防烟阀、防火阀、排烟风机、正压送风。1）控制室远程手动启、停风机，查看启动及反馈信号情况。9.防火卷帘模拟测试卷帘门两侧的烟感探测器，当探测器报警将火警信息传输到主机通过逻辑编程启动相应防火卷帘，观察防火卷帘运行是否符合要求。防火卷帘门下降一半，经延时后全降。防火卷帘门动作后应注意其下降过程是否平稳，有无阻塞现象，落底后是否严密。10.消防泵和喷淋泵消防控制室远程启动、停止功能测试。水枪口充实水柱不应小于15米，也就是公斤左右，但出口静水压力不应大于8公斤。11.消防电梯触发首层的迫降按钮，查看消防电梯运行情况。12.自动喷淋系统检查增压系统对管网增压情况：打开排水阀→管网压力缓慢下降→至下限压力时增压泵自动启动补压→...
