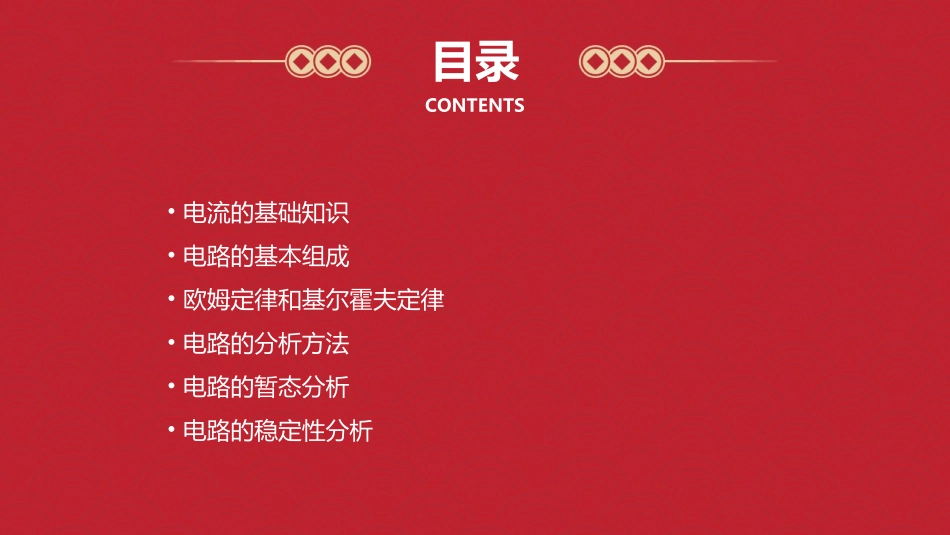

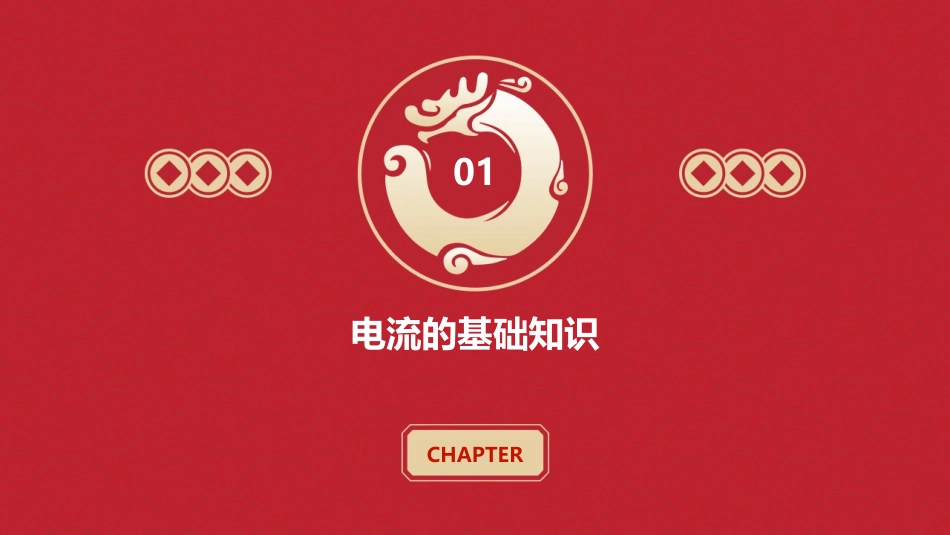

电流和电路通用课件目录CONTENTS•电流的基础知识•电路的基本组成•欧姆定律和基尔霍夫定律•电路的分析方法•电路的暂态分析•电路的稳定性分析01电流的基础知识CHAPTER总结词电流是电荷在导体中流动的现象。详细描述电流是电荷的定向移动，它是在导体中产生的，并沿着导体的方向流动。电荷可以是正电荷或负电荷，而电流的方向则由电荷的运动方向决定。电流的定义总结词安培是电流的基本单位，测量电流的仪器是电流表。详细描述电流的国际单位是安培，简称安。电流的大小可以通过电流表进行测量，电流表是一种专门用来测量电流的仪表，它可以精确地测量电路中的电流值。电流的单位和测量总结词电流的方向是从正极流向负极。详细描述在电路中，电流的方向是从电源的正极出发，经过电路中的元件和导线，最终流向电源的负极。这个方向是由物理学中的电场决定的，电场力会使电荷从高电势向低电势移动，从而形成了电流。电流的方向02电路的基本组成CHAPTER0102电源电源有直流电源和交流电源两种，直流电源输出稳定的电流，交流电源输出周期性变化的电流。电源是将其他形式的能量转换为电能的装置，为电路提供电能。负载负载是电路中消耗电能的设备，如灯泡、电机等。负载的电阻值不同，对电流的影响也不同，电阻越大，电流越小。开关是控制电路通断的设备，有手动开关和自动开关两种。导线是传输电流的媒介，常用的导线有铜线和铝线。开关和导线电路按作用可分为电源电路和负载电路。电路按电流可分为直流电路和交流电路。电路按连接方式可分为串联电路和并联电路。电路的分类03欧姆定律和基尔霍夫定律CHAPTER应用场景欧姆定律在电子工程、电气工程和物理学等领域有着广泛的应用，是理解和分析电路的基本工具之一。总结词欧姆定律是电路分析中的基本定律之一，它描述了电流、电压和电阻之间的关系。详细描述欧姆定律指出，在纯电阻电路中，电流与电压成正比，与电阻成反比。数学表达式为I=U/R，其中I是电流，U是电压，R是电阻。公式及推导根据欧姆定律，我们可以推导出其他相关公式，如功率P=UI和热效应Q=I²Rt。这些公式在解决实际问题时非常有用。欧姆定律基尔霍夫定律•总结词：基尔霍夫定律是电路分析中的另一个重要定律，它描述了电路中电流和电压的约束关系。•详细描述：基尔霍夫定律包括两个部分，即基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。KCL指出，对于电路中的任何节点，流入节点的电流之和等于流出节点的电流之和；KVL指出，对于电路中的任何回路，绕行回路的电压降之和等于零。•公式及推导：基尔霍夫定律可以用数学方程来表示，对于节点，KCL的方程为ΣI=0；对于回路，KVL的方程为ΣU=0。这些方程可以帮助我们解决复杂的电路问题。•应用场景：基尔霍夫定律在解决复杂电路问题时非常有用，如模拟电路、数字电路和电力系统的分析。它是电气工程和电子工程学科中的重要基础之一。04电路的分析方法CHAPTER通过已知的支路电流，利用基尔霍夫定律求解其他未知支路电流的方法。总结词支路电流法是一种基本的电路分析方法，它基于基尔霍夫定律，通过已知的支路电流来求解其他未知支路电流。首先，选定各支路电流为未知量，然后列出电路中所有节点和回路的基尔霍夫电压方程，最后解方程组得出各支路电流。详细描述支路电流法VS通过已知的节点电压，利用基尔霍夫定律求解其他未知节点电压的方法。详细描述节点电压法也是一种常用的电路分析方法。它以节点电压为未知量，通过基尔霍夫定律列出节点电压方程，然后解方程组得出各节点电压。这种方法适用于具有多个支路的复杂电路，尤其适用于解决电源和电阻的串并联问题。总结词节点电压法通过已知的网孔电流，利用基尔霍夫定律求解其他未知网孔电流的方法。网孔电流法是一种适用于分析复杂电路的方法。它以网孔电流为未知量，利用基尔霍夫定律列出网孔电流方程，然后解方程组得出各网孔电流。这种方法特别适用于解决含有耦合电感的电路问题，因为它能够消除或简化对耦合电感的分析。总结词详细描述网孔电流法05电路的暂态分析CHAPTER电感元件电感元件是一种储能元件，其储能形式是磁场能量。当电流通过电感时，会在其周...
