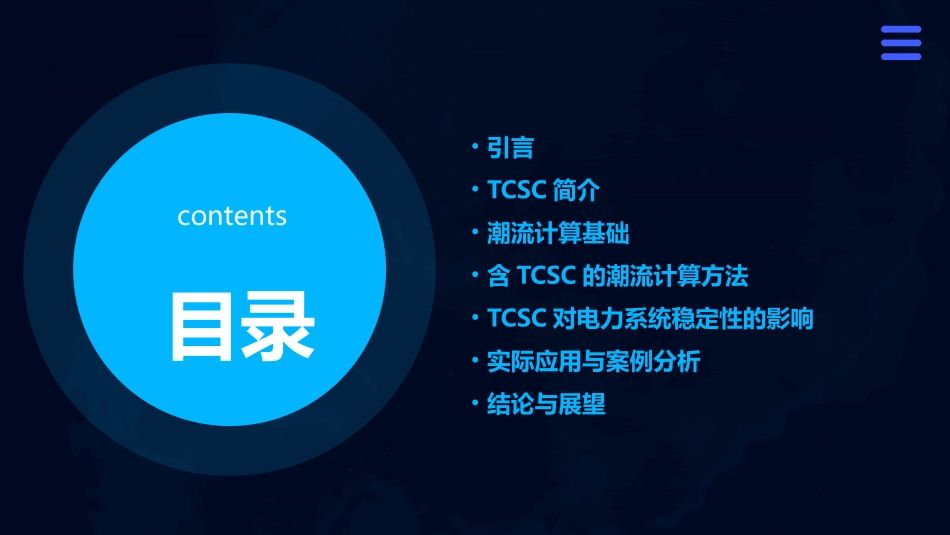

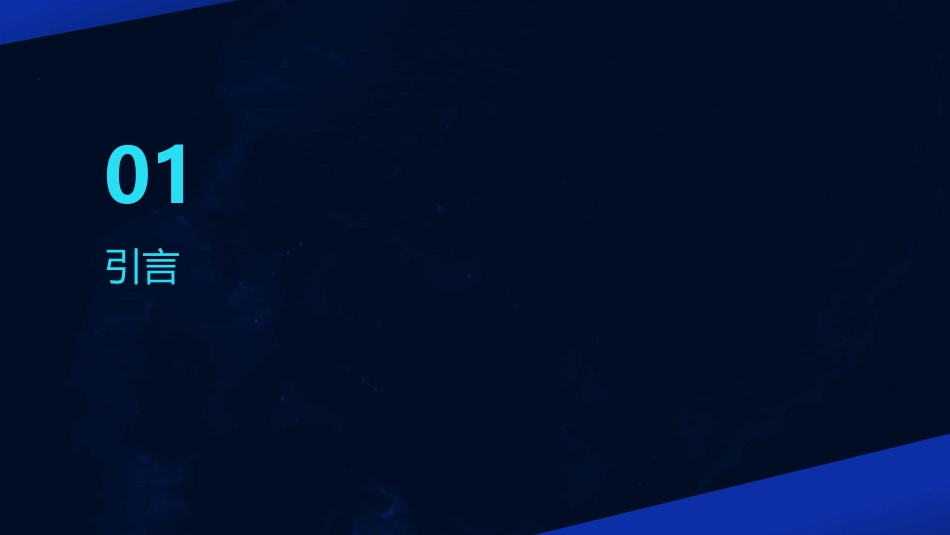

含TCSC的潮流计算方法课件_第3页
3/29
含tcsc的潮流计算方法课件目录contents•引言•TCSC简介•潮流计算基础•含TCSC的潮流计算方法•TCSC对电力系统稳定性的影响•实际应用与案例分析•结论与展望01引言潮流计算是电力系统分析的重要基础,用于研究电力系统的稳态运行特性。随着技术的发展,许多新型的电力系统元件和运行方式的出现,使得潮流计算面临更多的挑战。电力系统规模不断扩大,网络结构日益复杂,对电力系统的计算和分析提出了更高的要求。背景介绍掌握含TCSC的潮流计算方法的基本原理。学习如何应用TCSC对电力系统进行有效的潮流计算。了解含TCSC的潮流计算方法在电力系统分析中的应用和价值。课程目标02TCSC简介TCSC,即晶闸管控制串联电容补偿器,是一种用于电力系统无功补偿和电压调节的装置。定义TCSC通过改变串联电容的阻抗值,实现对系统无功功率和电压的调节。描述TCSC定义工作原理当系统需要增加无功功率时,TCSC的晶闸管导通,串联电容的阻抗减小,从而增加系统的无功功率;反之,当系统需要减少无功功率时,晶闸管关断,串联电容的阻抗增大,从而减小系统的无功功率。描述TCSC通过实时监测系统的无功功率和电压,自动调节串联电容的阻抗值,以维持系统的稳定运行。TCSC工作原理TCSC在电力系统中主要用于无功补偿和电压调节,以提高系统的稳定性和可靠性。通过合理配置TCSC,可以有效地平衡系统的无功功率,减小电压波动,防止电压崩溃,提高电力系统的安全性和经济性。TCSC在电力系统中的作用描述作用03潮流计算基础0102潮流计算定义潮流计算是电力系统分析中最基本的计算之一,主要用于确定系统各部分的电压和功率分布情况。潮流计算:指在给定电力系统网络结构和参数以及负荷参量的条件下,计算电力系统稳态运行状态的过程。123通过潮流计算,可以了解系统各节点的电压、电流和功率分布情况,从而判断系统是否处于安全、稳定的运行状态。验证系统运行的安全性和稳定性通过潮流计算,可以了解系统中的功率流动情况,从而合理配置发电和输电设备,提高电力系统的运行效率。优化资源配置在电力系统规划和运行中,潮流计算可以为决策者提供重要的参考依据,帮助制定更加科学、合理的电力发展计划。辅助决策潮流计算的重要性潮流计算的基本方法牛顿-拉夫逊法基于牛顿第二定律的迭代方法,通过不断迭代更新系统的电压和功率分布参数,最终得到系统的稳态解。快速解耦法基于线性代数的方法,将电力系统中的节点分为发电机节点和负荷节点两类,分别进行计算,最终得到系统的稳态解。迭代法通过不断迭代更新系统的电压和功率分布参数,最终得到系统的稳态解。该方法简单易行,但收敛速度较慢。04含TCSC的潮流计算方法考虑TCSC元件的特性TCSC(ThyristorControlledSeriesCapacitor)是一种可控串联电容器,具有电压和电流控制能力。在潮流计算中,需要充分考虑TCSC元件的这些特性,以准确反映其对系统潮流的影响。建立数学模型根据电力系统网络方程和元件的物理特性,建立含TCSC的潮流计算数学模型。该模型应包括对TCSC元件的控制变量和状态变量的描述,以便在计算中准确模拟其行为。考虑系统约束条件在建立数学模型时,应充分考虑系统的约束条件,如电压幅值、电流幅值、功率注入等。这些约束条件对于保证系统的稳定运行和防止元件过载至关重要。考虑TCSC的潮流计算模型设置初始的电压幅值和角度、功率注入等参数,以及TCSC元件的控制变量和状态变量。初始化采用合适的迭代算法,如牛顿-拉夫逊法或快速解耦法,对建立的数学模型进行迭代计算,以求解系统的潮流分布。迭代计算在每次迭代后,根据计算结果调整TCSC元件的控制变量,以实现对系统潮流的动态控制。控制变量调整判断计算结果是否收敛,若收敛则结束计算,否则继续迭代计算。收敛判定算法步骤选择实际电力系统网络和参数01选择一个实际的电力系统网络和相关元件参数,以便进行含TCSC的潮流计算。执行计算02根据选定的网络和参数,执行潮流计算。在计算过程中,应记录TCSC元件的控制变量和状态变量的变化情况,以及系统各节点的电压幅值和角度、功率注入等参数。结果分析03对计算结果进行分析,包括潮流分布、系统各节点的电压稳定性、TCSC元件...
