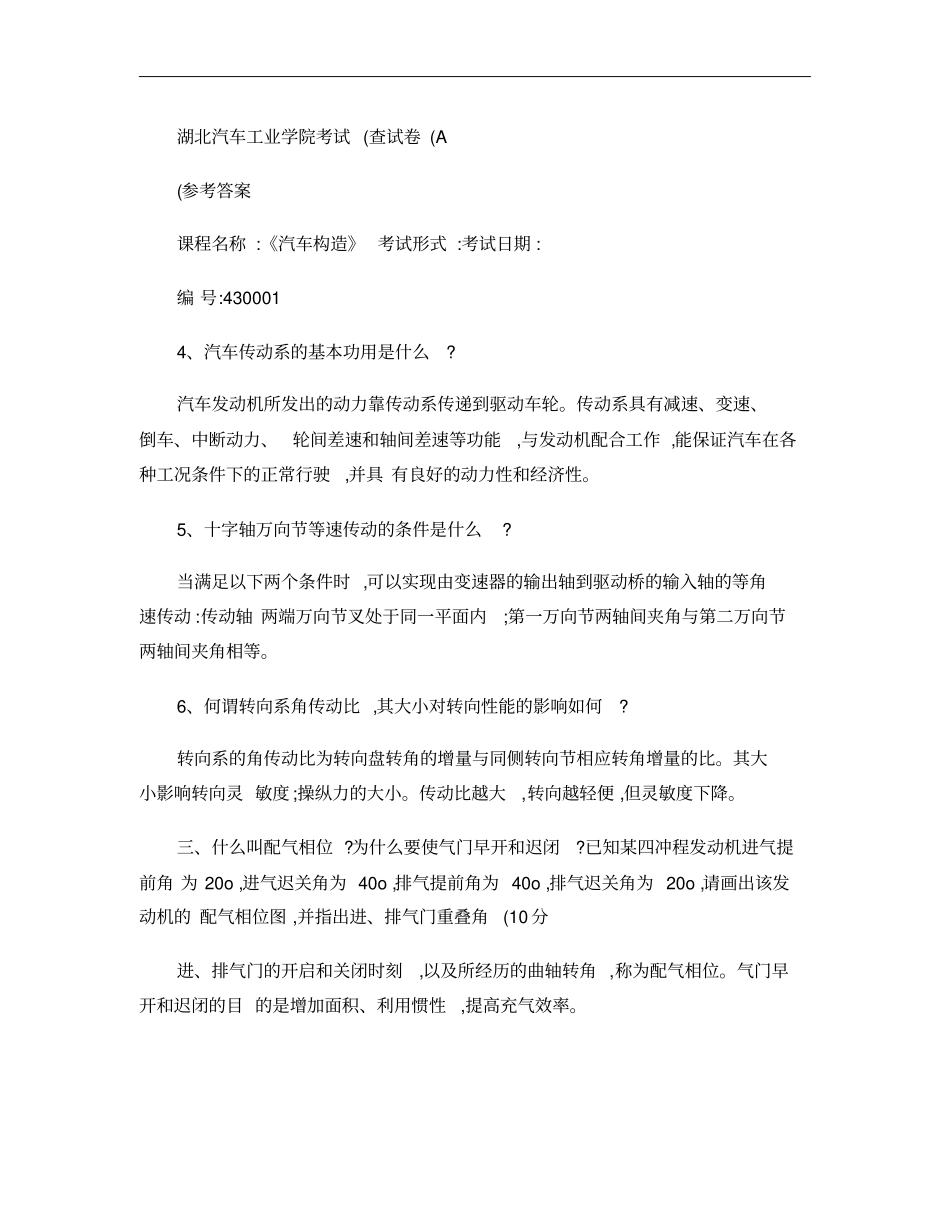

湖北汽车工业学院考试(查试卷(A(参考答案课程名称:《汽车构造》考试形式:考试日期:编号:4300014、汽车传动系的基本功用是什么?汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。5、十字轴万向节等速传动的条件是什么?当满足以下两个条件时,可以实现由变速器的输出轴到驱动桥的输入轴的等角速传动:传动轴两端万向节叉处于同一平面内;第一万向节两轴间夹角与第二万向节两轴间夹角相等。6、何谓转向系角传动比,其大小对转向性能的影响如何?转向系的角传动比为转向盘转角的增量与同侧转向节相应转角增量的比。其大小影响转向灵敏度;操纵力的大小。传动比越大,转向越轻便,但灵敏度下降。三、什么叫配气相位?为什么要使气门早开和迟闭?已知某四冲程发动机进气提前角为20o,进气迟关角为40o,排气提前角为40o,排气迟关角为20o,请画出该发动机的配气相位图,并指出进、排气门重叠角(10分进、排气门的开启和关闭时刻,以及所经历的曲轴转角,称为配气相位。气门早开和迟闭的目的是增加面积、利用惯性,提高充气效率。进、排气门重叠角20o+20o=40o四、试述无分电器微机控制点火系统的组成,并简述其工作原理?(10分组成:低压电源、点火开关、ECU、点火控制器、点火线圈、火花塞、高压线、各种传感器。原理:1单独点火方式:每缸一个点火线圈,省掉高压线。2同时点火方式:一个点火线圈对压缩上止点和排气上止点两个汽缸同时点火的的方法,其中,压缩上止点的点火有效。发动机工作时,ECU不断检测各种传感器的输入信号,根据存储器存储的数据计算并求出最佳点火提前角和通电时间,按照做功顺序使火花塞点火。五、画出普通差速器的结构示意图,并分析其转速特性(10分当直线行驶时,行星齿轮只公转,不自转:行星齿轮A、B点的速度相等,得:(1当转弯行驶时,行星齿轮既公转又自转:行星齿轮A、B点的速度可写成:可得:(2差速器的转速特性为:4401rrrVAωωω+==4402rrrVBωωω-==021ωωω==rrr021ωωω==0212ωωω=+0212nnn=+六、转向轮定位参数有哪些?各起什么作用?主销后倾角为什么在某些轿车上出现负值?(10分转向轮定位参数包括:主销后倾、主销内倾、前轮外倾和前轮前束。主销后倾:使汽车转向轮具有自动回正的能力,从而提高直线行驶时的稳定性。主销内倾:能使汽车转向轻便和使汽车直线行驶稳定。前轮外倾:保证汽车行车安全。前轮前束:抵消前轮外倾的不良后果,前轮外倾与前轮前束的综合结果是使两前轮朝着直线方向行驶。高速汽车由于轮胎气压降低,弹性增加,引起稳定力矩增大。故主销后倾角可以减小接近于零,甚至为负。七、试分析领从蹄式制动器的受力情况,说明其为非平衡式制动器;并画出鼓式制动器的其它结构形式简图。(10分左边领蹄的切向合力FT1合力所造成的绕支点的力矩与促动力FS所造成的绕支点的力矩同向,FT1的作用结果使领蹄在制动鼓上压得越紧,即FN1力变得更大,领蹄有增势作用。右边从蹄切向合力FT2合力所造成的绕支点的力矩与促动力FS所造成的绕支点的力矩同反,FT2的作用结果使从蹄有放松制动鼓的趋势,故从蹄有减势作用。FN1和FN2不相等,该制动器属于非平衡式制动器。鼓式制动器除a.领从蹄式外,还有下列结构形式:b.单向双领蹄式c.双向双领蹄式.d..双从蹄式e.单向增力式f.双向增力式。二、简答题(共30分,每小题5分1、扭曲环装入汽缸中为什么会产生扭曲?装配时应注意什么?扭曲环装入汽缸后,由于环的弹性内力不对称作用产生明显的断面倾斜,正扭曲环外侧拉伸应力的合力与内侧压缩应力的合力产生力臂和扭曲力矩,使环的断面扭转成盘状(反扭曲环的断面扭转成盖状。安装正、反扭曲环时,必须注意环的断面形状和方向,不能装反。2、可燃混合气的浓度的表示方法有哪两种?每一种的含义是什么?可燃混合气的浓度的表示方法有空燃比和过量空气系数两种。空燃比:将实际吸入发动机中空气的质量与燃料的质量比值称为空燃比,用符号R表示。过量空气系数:将燃烧lkg燃料实际供给的空气质量与理论上lkg燃料完全燃烧所需的空气质量之比称为过量空气系数,用符号Φa表示。3、简述柴油...
