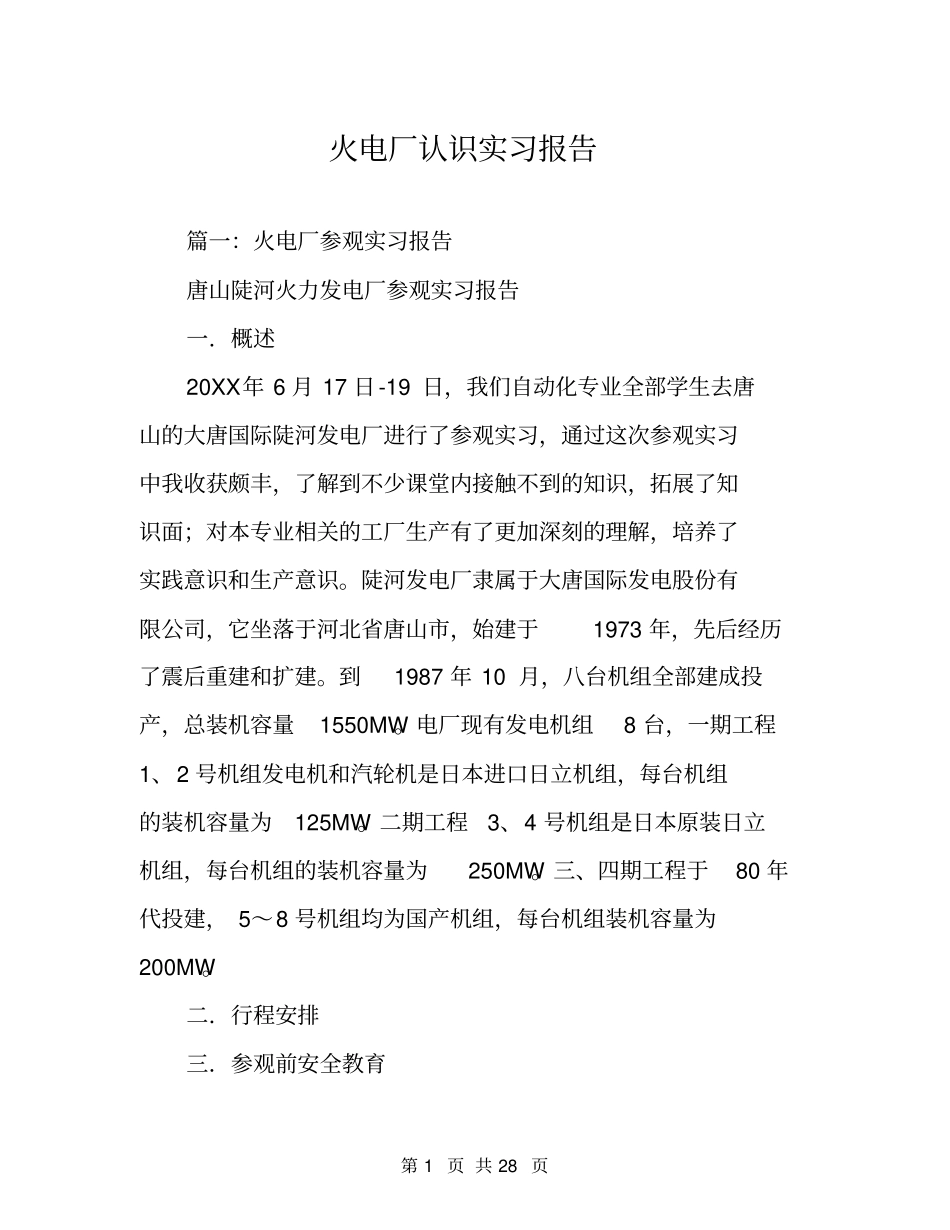

第1页共28页火电厂认识实习报告篇一：火电厂参观实习报告唐山陡河火力发电厂参观实习报告一．概述20XX年6月17日-19日，我们自动化专业全部学生去唐山的大唐国际陡河发电厂进行了参观实习，通过这次参观实习中我收获颇丰，了解到不少课堂内接触不到的知识，拓展了知识面；对本专业相关的工厂生产有了更加深刻的理解，培养了实践意识和生产意识。陡河发电厂隶属于大唐国际发电股份有限公司，它坐落于河北省唐山市，始建于1973年，先后经历了震后重建和扩建。到1987年10月，八台机组全部建成投产，总装机容量1550MW。电厂现有发电机组8台，一期工程1、2号机组发电机和汽轮机是日本进口日立机组，每台机组的装机容量为125MW。二期工程3、4号机组是日本原装日立机组，每台机组的装机容量为250MW。三、四期工程于80年代投建，5～8号机组均为国产机组，每台机组装机容量为200MW。二．行程安排三．参观前安全教育第2页共28页6月17号下午，老师给我们介绍了陡电的背景以及火力发电厂的生产过程，让我们从根本上了解发电厂的所有流程，包括空气流程，原煤流程，烟气流程，水及蒸汽流程，能量转化流程，主。再热蒸汽流程，锅炉给水流程，风烟流程，轻油流程等。下面是生产过程示意图（图）通过我查资料和当时做的笔记（图），使我了解火电企业涉及的内容包括燃料燃烧、蒸汽动力循环、发电、电力电网等。其中火电生产流程中能量转换是关键环节。参观了陡河火电厂，我了解到火电生产包括锅炉燃烧、蒸汽动力循环、机组发电、电力入网等环节。通过查资料和做的笔记，对火电厂的系统构成以及各流程系统进行详细阐述。火电厂系统：（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加热器及其管路组成；（2）燃料、燃烧系统，包括：输煤系统、制粉系统、烟风系统和除灰除尘系统；（3）其它辅助热力系统（4）电气系统1电厂汽水系统第3页共28页电厂基本汽水系统流程（朗肯循环）：给水→锅炉→过热蒸汽→汽轮机→凝汽器→给水泵→给水送入锅炉。（图）2.燃料、燃烧系统输煤及燃运系统：运输→卸煤装置→煤场→碎煤机→皮带→原煤仓；制粉系统：原煤仓→给煤机→磨煤机→粗粉分离器→细粉分离器→煤粉仓→给粉机→燃烧器→炉膛；3风烟系统与灰渣系统风烟系统：（风）吸风口→冷风道→送风机→暖风器→空预器→热风道→磨煤机→粗分器→细分器→排粉机→燃烧器→炉膛；（烟）炉膛→屏过→对流过热器→省煤器→空预器→除尘器→引风机→烟囱→大气。（图）灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰沟→灰渣泵→输灰管→灰场。（飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加工厂。（图）4锅炉设备的组成锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水冷壁、过热器、再热器、省煤器及空气预热器等组成；第4页共28页辅助设备：送引风机、给煤机、磨煤机、排粉机、除尘和脱硫设备、烟囟等。汽轮机设备及组成1、汽轮机本体：静止部分：汽缸、隔板、喷嘴、轴承和轴封等；转动部分：叶片、叶轮和轴等；配汽机构：主蒸汽导管、自动主汽门、调节阀等汽轮机的工作过程：蒸汽→喷嘴→冲动叶片转动2、调节保安油系统：调速器、油泵、油箱等3、凝汽及抽气设备：凝汽器、凝结水泵、抽气器、循环水泵和冷却塔等4、回热加热系统：高、低压加热器和除氧器等6、汽轮发电机与励磁机转子：有良好导磁性能的合金钢制成，绕组外接直流励磁电源，产生磁场；氢（水）内冷定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢片叠压而成；水内冷励磁机：向发电机转子绕组提供直流励磁电源；发电厂热力系统1、锅炉汽水系统：主给水管→给水操作台→省煤器→汽包→下降管→下联箱→水冷壁→汽包→过热器→锅炉主汽门（或集汽联箱）出口。第5页共28页2、主蒸汽系统及再热蒸汽系统：（主蒸汽）锅炉主汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门之前；（再热蒸汽）汽机高压缸出口→再热器冷段管→再热器→再热器热段管→汽机中压缸进口3、主凝结水系统凝汽器→凝结水泵→轴封冷却器→低加→除氧器。4、主给水系统：除氧水箱下水管→低压给水管→给水泵→高压给水管→高加→主给水管。5、回热抽汽系统和加热器疏水系统：汽机抽汽管...
