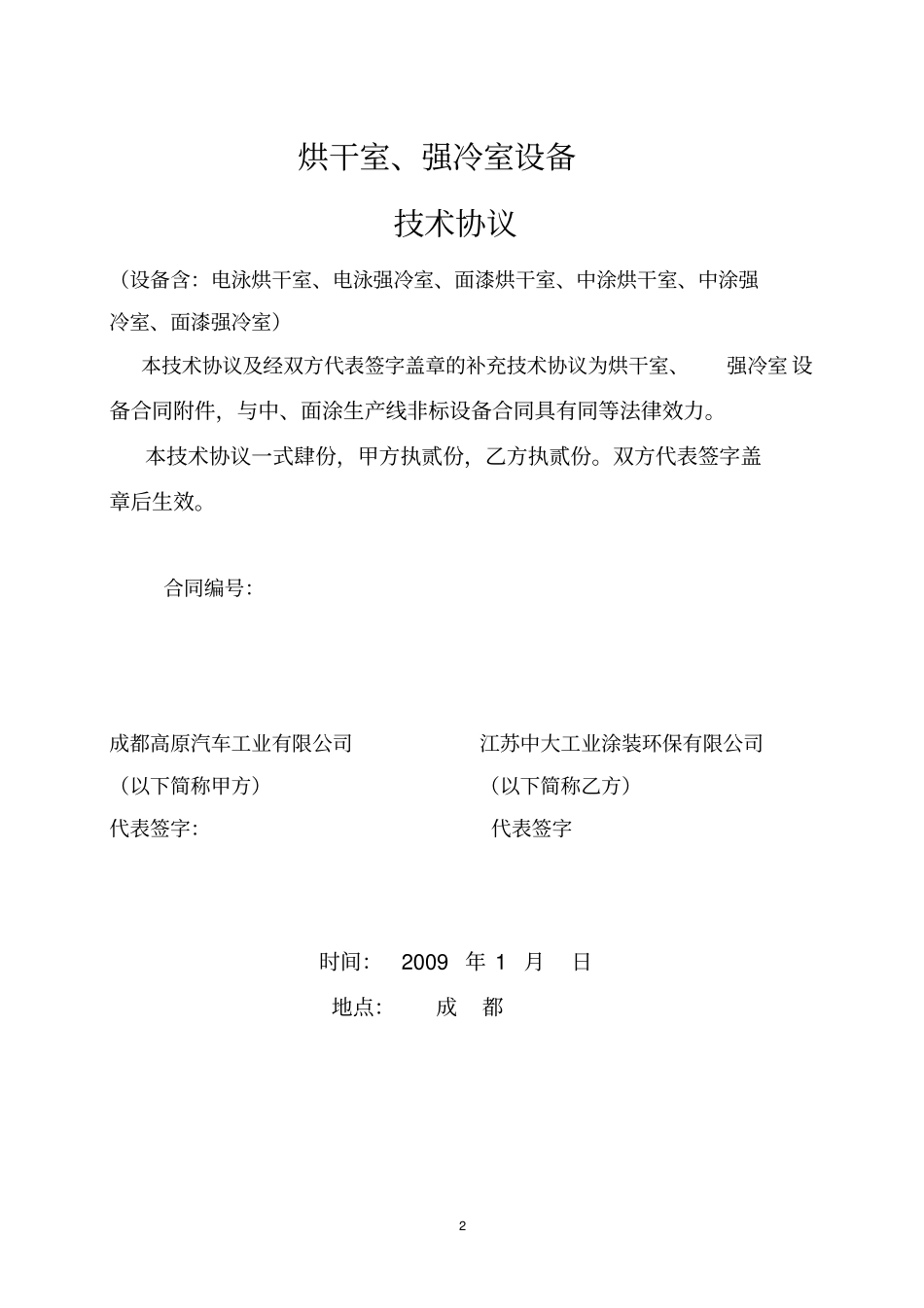

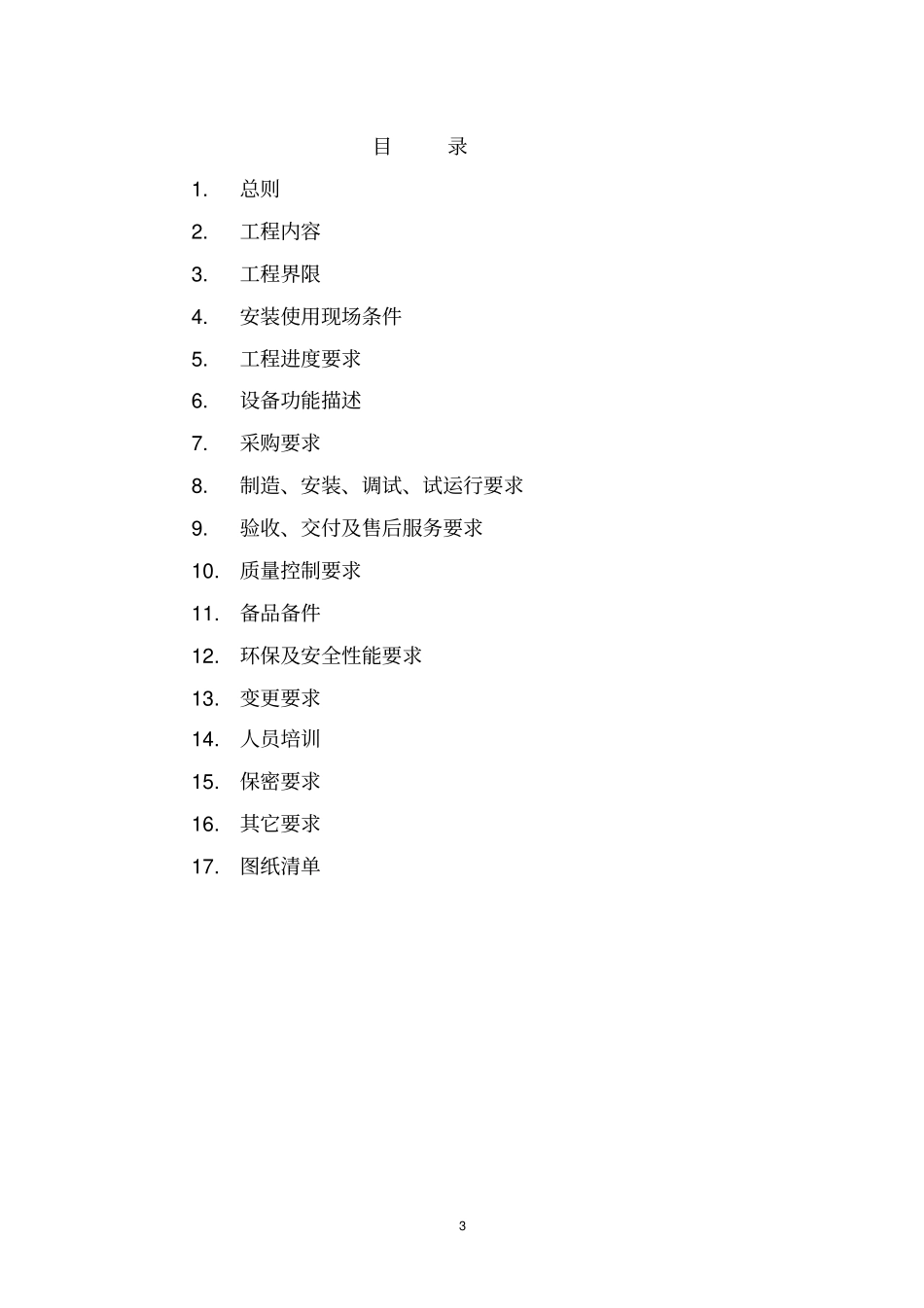

成都高原汽车工业有限公司版次A№/Nb1/23烘干室、强冷室技术协议2烘干室、强冷室设备技术协议（设备含：电泳烘干室、电泳强冷室、面漆烘干室、中涂烘干室、中涂强冷室、面漆强冷室）本技术协议及经双方代表签字盖章的补充技术协议为烘干室、强冷室设备合同附件，与中、面涂生产线非标设备合同具有同等法律效力。本技术协议一式肆份，甲方执贰份，乙方执贰份。双方代表签字盖章后生效。合同编号：成都高原汽车工业有限公司江苏中大工业涂装环保有限公司（以下简称甲方）（以下简称乙方）代表签字：代表签字时间：2009年1月日地点：成都3目录1.总则2.工程内容3.工程界限4.安装使用现场条件5.工程进度要求6.设备功能描述7.采购要求8.制造、安装、调试、试运行要求9.验收、交付及售后服务要求10.质量控制要求11.备品备件12.环保及安全性能要求13.变更要求14.人员培训15.保密要求16.其它要求17.图纸清单41．总则1.1本技术协议中所涉及的内容是对乙方所提供装备的最低要求。原则上，乙方要保证所提供和交付货物满足甲方提供图纸及功能参数的要求。1.2乙方所提供和交付货物的规格应与工程内容中的规定相一致。如果没有指明具体标准、规范，则货物的技术规格应与适合于这些货物的标准、规范相符合，且该标准、规范的要求不应低于国家最新颁发的有关标准、规范。1.3乙方应对本标段中的所有设备的完整性、可靠性、安全性（安全性应符合有关中国国家标准规范的要求）、环保性进行复核、确认，若有疑问应在甲方与乙方招标过程中技术答疑时提出，否则责任全部由乙方负责。1.4甲方对文件内容拥有最终解释权。2．工程内容2.1乙方负责的工程内容见表2-1。表2-1序号设备名称设备图号数量备注1电泳烘干室FH60412电泳强冷室FF189113中涂烘干室FH60514面漆烘干室FH60615中涂/面漆强冷室FF18921/12.2主要配套设备主要配套设备清单见表2-2。表2-2序号配套设备名称型号/规格主要技术参数数量使用设备供货商1防爆引风机Y5-48见图纸6电泳烘干室中涂烘干室面漆烘干室上海通用2燃废气集中供热装置8500Nm3/h废气处理量8500Nm3/h，焚烧温度750℃，自带SA07-F10380V40～120Nm4～180r/min1.4KW,4～20mA电动调节阀,CLIPSE或MAXON燃烧器.焚烧炉内换热器烟气流速小于5m/s,炉子排烟温度500℃以下,供热能力1530KW.焚烧炉自带2电泳烘干室扬州恒通5WRN2-330热电偶一个,自带WZP2-330热电阻一个.其余见图纸3循环换热装置N=400kW循环风机60000Nm3/h，配电机Y225S-4,供热量Q=400KW,H=1300Pan=800r/minN=45KW自带皮带罩,换热器内烟气流速小于7Nm/s.调节型电动执行机构,角行程蝶阀,380V,输入输出4～20mA,DN600,PN8000Pa,环境温度小于40℃。具体要求见图纸2电泳烘干室扬州恒通4循环换热装置N=250kW循环风机60000Nm3/h，配电机Y225S-4,供热量Q=250KW,H=1300Pan=800r/minN=45KW自带皮带罩,换热器内烟气流速小于7Nm/s.调节型电动执行机构,角行程蝶阀,380V,输出4～20mA，,DN600,PN8000Pa,环境温度小于40℃。具体要求见图纸2电泳烘干室扬州恒通5新风换热器N=490kW换热量Q=490KW，预热空气量7500Nm3/h，预热温度215℃，进烟气318℃，出烟气160℃。具体要求见图纸2电泳烘干室扬州恒通6换气装置HQ1进气Q=48000立米/小时H=1000Pan=1000r/minN=37Kw排气Q=52000立米/小时H=600Pan=710r/minN=30Kw2电泳强冷室扬州恒通7燃废气集中供热装置5500Nm3/h废气处理量5500Nm3/h，焚烧温度750℃，自带SA07-F10380V40～120Nm4～180r/min1.4KW,4～20mA电动调节阀,ELIPSE或MAXON燃烧器.焚烧炉内换热器烟气流速小于5m/s,炉子排烟温度525℃以下,供热能力1087KW.焚烧炉自带WRN2-330热电偶一个,自带WZP2-330热电阻一个.具体要求见图纸4中涂烘干室面漆烘干室扬州恒通8新风换热器N=230kW换热量230KW，预热空气量4500Nm3/h，预热温度4中涂烘干室面漆烘干室扬州恒通6172℃，进烟气274℃，出烟气160℃。具体要求见图纸9循环换热装置N=300kW防爆循环风机60000Nm3/h，配电机Y225S-4,供热量Q=300KW,H=1300Pan=800r/minN=45KW自带皮带罩,换热器内烟气流速小于7Nm/s.调节型电动执行机构,角行程蝶阀,380V,输入输出4～20mA，,DN600,PN8000Pa,环境温度小于40℃。具体要求见图...
