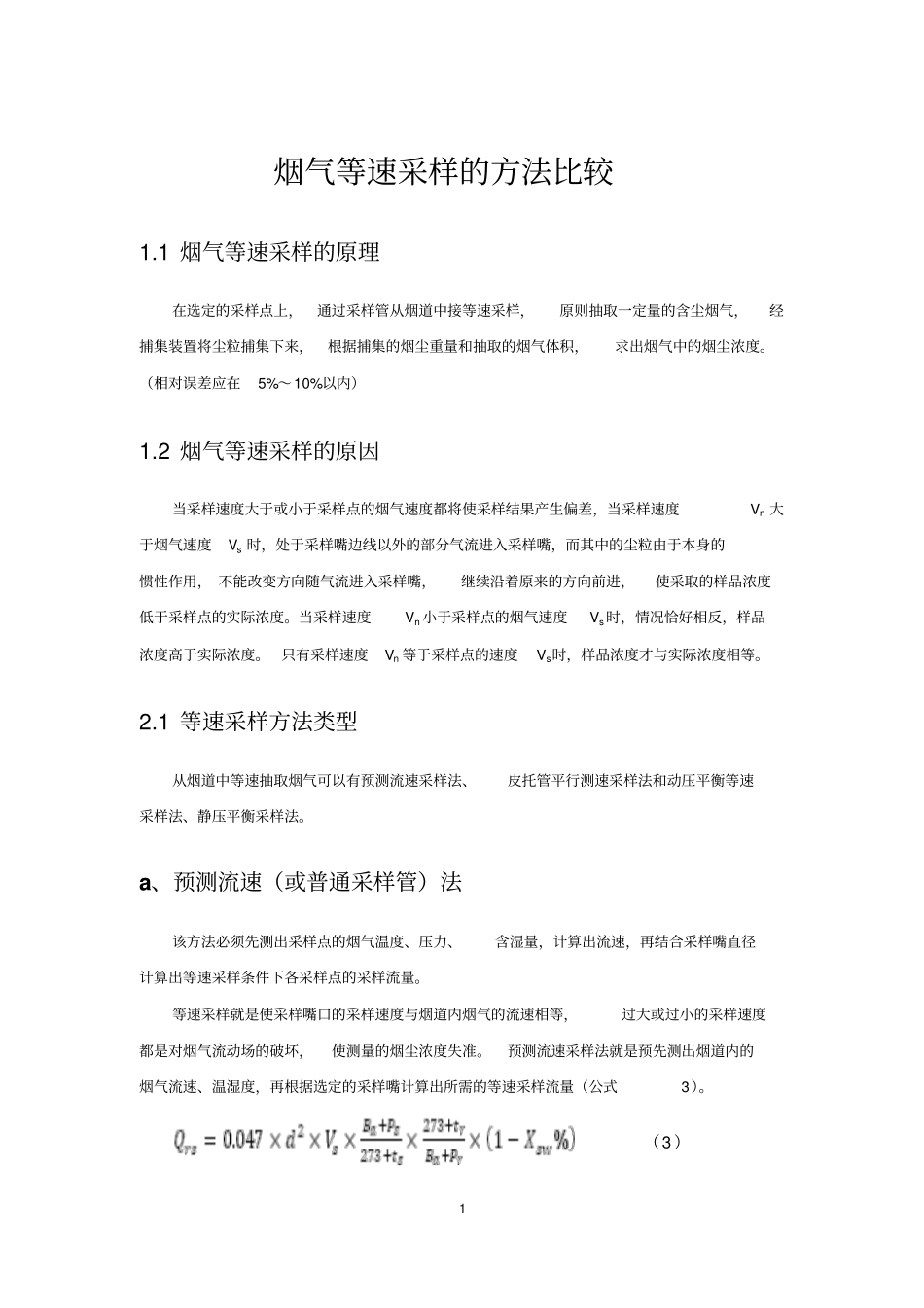

1烟气等速采样的方法比较1.1烟气等速采样的原理在选定的采样点上，通过采样管从烟道中接等速采样，原则抽取一定量的含尘烟气，经捕集装置将尘粒捕集下来，根据捕集的烟尘重量和抽取的烟气体积，求出烟气中的烟尘浓度。（相对误差应在5%～10%以内）1.2烟气等速采样的原因当采样速度大于或小于采样点的烟气速度都将使采样结果产生偏差，当采样速度Vn大于烟气速度Vs时，处于采样嘴边线以外的部分气流进入采样嘴，而其中的尘粒由于本身的惯性作用，不能改变方向随气流进入采样嘴，继续沿着原来的方向前进，使采取的样品浓度低于采样点的实际浓度。当采样速度Vn小于采样点的烟气速度Vs时，情况恰好相反，样品浓度高于实际浓度。只有采样速度Vn等于采样点的速度Vs时，样品浓度才与实际浓度相等。2.1等速采样方法类型从烟道中等速抽取烟气可以有预测流速采样法、皮托管平行测速采样法和动压平衡等速采样法、静压平衡采样法。a、预测流速（或普通采样管）法该方法必须先测出采样点的烟气温度、压力、含湿量，计算出流速，再结合采样嘴直径计算出等速采样条件下各采样点的采样流量。等速采样就是使采样嘴口的采样速度与烟道内烟气的流速相等，过大或过小的采样速度都是对烟气流动场的破坏，使测量的烟尘浓度失准。预测流速采样法就是预先测出烟道内的烟气流速、温湿度，再根据选定的采样嘴计算出所需的等速采样流量（公式3）。（3）2式中Qrs等速采样流量L/mind采样嘴直径mmVs烟气流速m/sBa大气压强kPaPs烟气静压kPats烟气温度℃tr流量计前温度℃Pr流量计前压力kPaXsw含湿量％该法的适用条件是：在进行连采样前测定了流速，再按此流速续等速采样，因此，烟道内的流速在这一段时间内应保持不变，即烟气状态参数稳定。方法要求在采样完毕后，烟气流速与采样前相比偏差＜20%，否则，视为无效结果。因此，预测流速必须是在工艺稳定、催化剂的品质和用量一定、负荷正常的条件下进行，这时测得的数据才能代表某一工况和加工量下的结果。在工艺条件波动或加工量不正常时，所测数据的代表性差。采样装置的连接1-烟道；2-采样管；3—冷凝器；4-，6-温度计；5-压力计；7-干燥计8-转子流量计；9-抽气泵；10-阀门；11-防喷冷却套；12-累计流量计烟尘采样系统示意图3b、皮托管平行测速采样法该法将采样管、s型皮托管和热电偶温度计固定在一起插入同一采样点。先测得烟气静压、含湿量和当时测得的动压、温度等参数，结合选用地采样嘴直径，由编有程序的计算器及时算出等速采样流量，迅速调节转子流量计至所要求的读数。在电除尘器的测试中,尚不能有效地解决静电对自动采样仪的冲击干扰，在测试现场将自动采样仪临时接地的方法并不十分有效；在负压较大的烟道中测试，当采样完毕或暂停时，如何同步关闭采样管路，防止负压将滤筒的尘粒倒抽出去等问题均有待解决。c、动压平衡型等速管采样法动压平衡等速采样法是利用采样管中的特制的孔板在采样抽气时产生的压差与皮托管测出的动压相等来实现等速采样。该方法与采样嘴的口径无关，也能实现自动流速跟踪，但需特制采样管并多一套压差传感器。图动压平衡型等速管采样装置d、静压平衡性采样法静压平衡采样法是利用专门的能感知采样嘴内外壁静压的采样管，调节采样流量使采样嘴内外壁的静压相等达到等速采样条件。该方法也与采样嘴口径无关，且无需皮托管，也能实现自动流速跟踪，但需特制采样管和多一套压力传感器，且仅适用于低含尘浓度的场合，4高浓度的烟尘易堵塞静压感知孔而失准。2.2国家环境保护总局的烟气采样方法a、固定源采样法该方法的采样器由采样管、导气管、吸收装置、干燥器、流量测量与控制装置和抽气泵等部分组成。采样过程中玻璃纤维滤膜的温度可达120±14℃。采样装置图如下。b、限流孔采样器采样法采样器应安装转子流量计，在限流孔入口应装有真空压力表，用于对限流孔进行流量校正；在限流孔出口也应装有真空压力表，用于判断采样系统是否处于保持恒定流量的临界状态。c、累积流量计采样器采样法（干式和湿式）采样器应安装有流量调节阀的转子流量计；在转子流量计入口应装有真空压力表；累计流量计的入口应装有温度计，用于对累积流量计进行...
