热塑性增强塑料资料VIP专享VIP免费

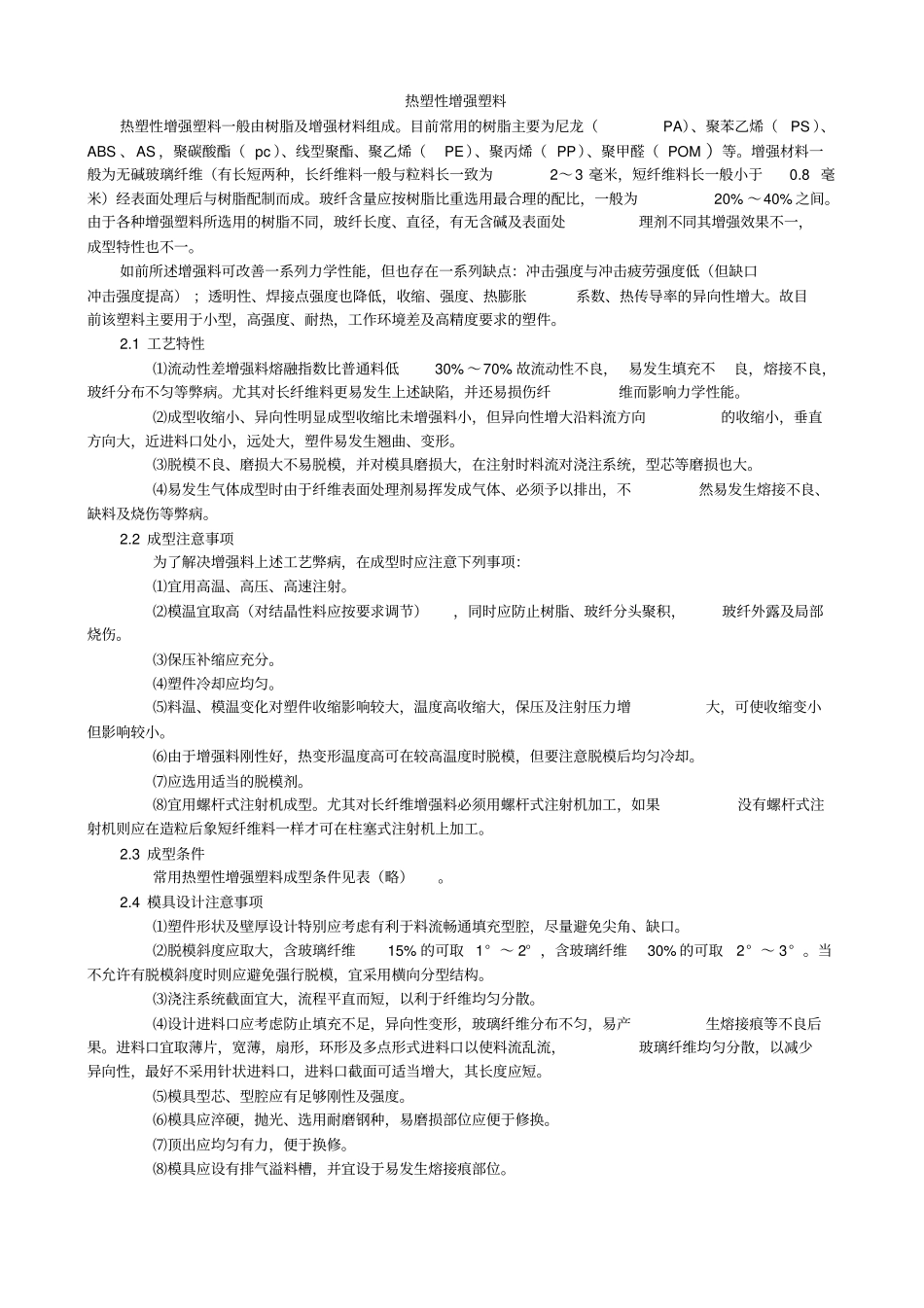

热塑性增强塑料热塑性增强塑料一般由树脂及增强材料组成。目前常用的树脂主要为尼龙（PA）、聚苯乙烯（PS）、ABS、AS，聚碳酸酯（pc）、线型聚酯、聚乙烯（PE）、聚丙烯（PP）、聚甲醛（POM）等。增强材料一般为无碱玻璃纤维（有长短两种，长纤维料一般与粒料长一致为2～3毫米，短纤维料长一般小于0.8毫米）经表面处理后与树脂配制而成。玻纤含量应按树脂比重选用最合理的配比，一般为20%～40%之间。由于各种增强塑料所选用的树脂不同，玻纤长度、直径，有无含碱及表面处理剂不同其增强效果不一，成型特性也不一。如前所述增强料可改善一系列力学性能，但也存在一系列缺点：冲击强度与冲击疲劳强度低（但缺口冲击强度提高）；透明性、焊接点强度也降低，收缩、强度、热膨胀系数、热传导率的异向性增大。故目前该塑料主要用于小型，高强度、耐热，工作环境差及高精度要求的塑件。2.1工艺特性⑴流动性差增强料熔融指数比普通料低30%～70%故流动性不良，易发生填充不良，熔接不良，玻纤分布不匀等弊病。尤其对长纤维料更易发生上述缺陷，并还易损伤纤维而影响力学性能。⑵成型收缩小、异向性明显成型收缩比未增强料小，但异向性增大沿料流方向的收缩小，垂直方向大，近进料口处小，远处大，塑件易发生翘曲、变形。⑶脱模不良、磨损大不易脱模，并对模具磨损大，在注射时料流对浇注系统，型芯等磨损也大。⑷易发生气体成型时由于纤维表面处理剂易挥发成气体、必须予以排出，不然易发生熔接不良、缺料及烧伤等弊病。2.2成型注意事项为了解决增强料上述工艺弊病，在成型时应注意下列事项：⑴宜用高温、高压、高速注射。⑵模温宜取高（对结晶性料应按要求调节），同时应防止树脂、玻纤分头聚积，玻纤外露及局部烧伤。⑶保压补缩应充分。⑷塑件冷却应均匀。⑸料温、模温变化对塑件收缩影响较大，温度高收缩大，保压及注射压力增大，可使收缩变小但影响较小。⑹由于增强料刚性好，热变形温度高可在较高温度时脱模，但要注意脱模后均匀冷却。⑺应选用适当的脱模剂。⑻宜用螺杆式注射机成型。尤其对长纤维增强料必须用螺杆式注射机加工，如果没有螺杆式注射机则应在造粒后象短纤维料一样才可在柱塞式注射机上加工。2.3成型条件常用热塑性增强塑料成型条件见表（略）。2.4模具设计注意事项⑴塑件形状及壁厚设计特别应考虑有利于料流畅通填充型腔，尽量避免尖角、缺口。⑵脱模斜度应取大，含玻璃纤维15%的可取1°～2°，含玻璃纤维30%的可取2°～3°。当不允许有脱模斜度时则应避免强行脱模，宜采用横向分型结构。⑶浇注系统截面宜大，流程平直而短，以利于纤维均匀分散。⑷设计进料口应考虑防止填充不足，异向性变形，玻璃纤维分布不匀，易产生熔接痕等不良后果。进料口宜取薄片，宽薄，扇形，环形及多点形式进料口以使料流乱流，玻璃纤维均匀分散，以减少异向性，最好不采用针状进料口，进料口截面可适当增大，其长度应短。⑸模具型芯、型腔应有足够刚性及强度。⑹模具应淬硬，抛光、选用耐磨钢种，易磨损部位应便于修换。⑺顶出应均匀有力，便于换修。⑻模具应设有排气溢料槽，并宜设于易发生熔接痕部位。PC聚碳酸酯典型应用范围:电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。注塑模工艺条件:干燥处理：PC材料具有吸湿性，加工前的干燥很重要。建议干燥条件为100C到200C，3~4小时。加工前的湿度必须小于0.02%。熔化温度：260~340C。模具温度：70~120C。注射压力：尽可能地使用高注射压力。注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。化学和物理特性:PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度（otchedIzodimpactstregth）非常高，并且收缩率很低，一般为0.1%~0.2%。PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。在选用何种品质的PC材料时，要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可...
