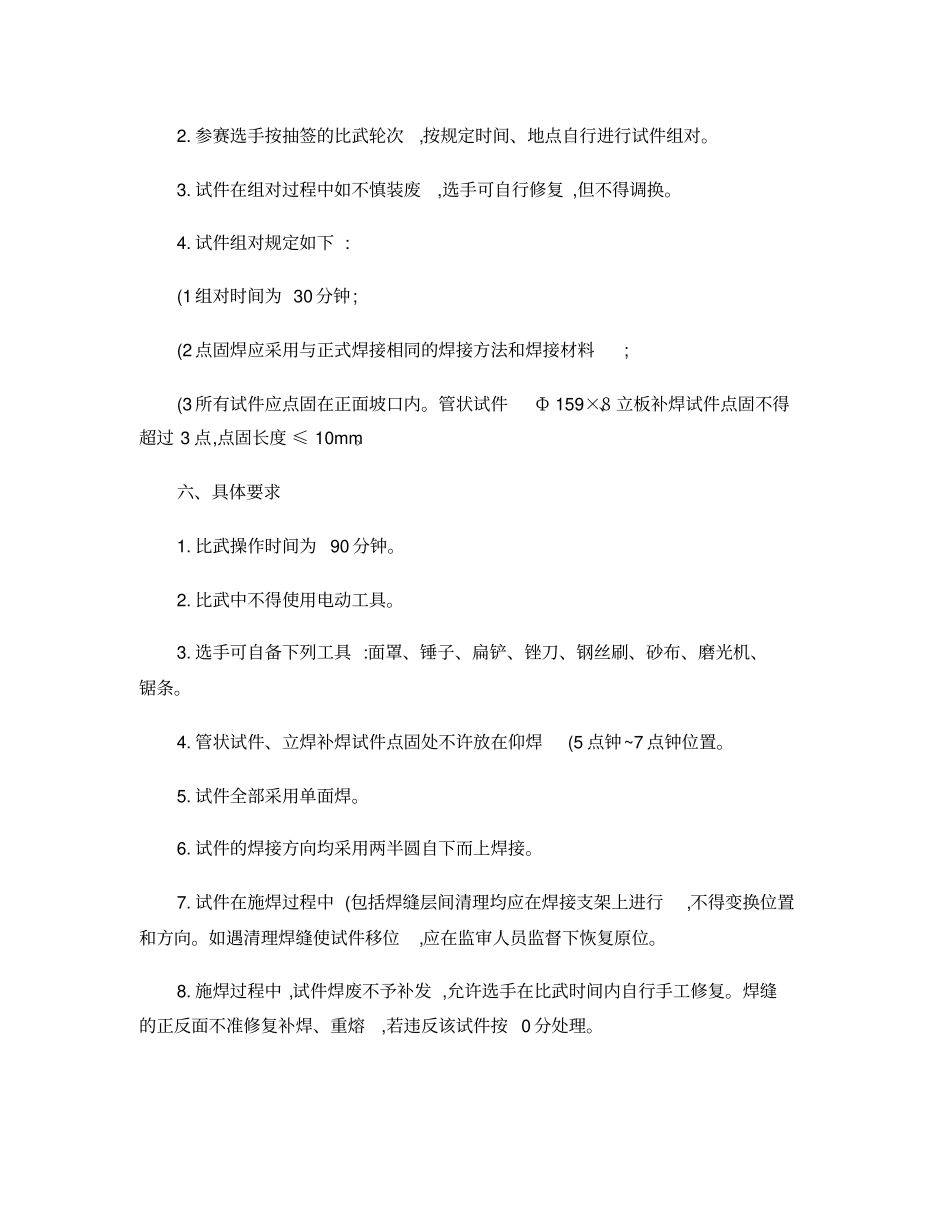

焊工比武实操试题一、实际操作项目本次比武项目两个,各占实际操作总分的50%。1.管对接水平固定焊5G(焊条电弧焊SMAW;2.立板补焊(焊条电弧焊SMAW;二、赛件图样1.管对接水平固定焊5G(焊条电弧焊SMAW(见附图HJ-2012-012.立板补焊(焊条电弧焊SMAW(见附图HJ-2012-02三、技能评分标准1.管对接水平固定焊5G(焊条电弧焊SMAW评分标准(见电焊工技能比武外观评分表一2.立板补焊(焊条电弧焊SMAW评分标准(见电焊工技能比武外观评分表二3.无损检验评分标准(见电焊工技能比武无损检验评分标准四、赛场准备设备、材料1、焊条电弧焊弧焊机选用ZX5-400整流焊机。2、焊条:型号:E5015;规格:Ф2.5㎜、Ф3.2㎜;生产厂家:上海电力电力修造厂。五、试件组对1.每位选手所领用试件,在组对前应检查是否符合要求,一般不准调换,若有异议,由监审组裁定。2.参赛选手按抽签的比武轮次,按规定时间、地点自行进行试件组对。3.试件在组对过程中如不慎装废,选手可自行修复,但不得调换。4.试件组对规定如下:(1组对时间为30分钟;(2点固焊应采用与正式焊接相同的焊接方法和焊接材料;(3所有试件应点固在正面坡口内。管状试件Ф159×8、立板补焊试件点固不得超过3点,点固长度≤10mm。六、具体要求1.比武操作时间为90分钟。2.比武中不得使用电动工具。3.选手可自备下列工具:面罩、锤子、扁铲、锉刀、钢丝刷、砂布、磨光机、锯条。4.管状试件、立焊补焊试件点固处不许放在仰焊(5点钟~7点钟位置。5.试件全部采用单面焊。6.试件的焊接方向均采用两半圆自下而上焊接。7.试件在施焊过程中(包括焊缝层间清理均应在焊接支架上进行,不得变换位置和方向。如遇清理焊缝使试件移位,应在监审人员监督下恢复原位。8.施焊过程中,试件焊废不予补发,允许选手在比武时间内自行手工修复。焊缝的正反面不准修复补焊、重熔,若违反该试件按0分处理。9.选手在比武过程中,若需要休息、饮水、上洗手间等所占用时间,一律计算在操作时间内。10.比武完毕,选手应认真清理试件表面的焊渣、飞溅,但不能破坏试件焊缝的原始成形。七、安全操作规程1、参赛选手必须经安全教育考试合格后,方可参赛。2、工作前,将劳动保护用品穿戴齐全,且保持干燥绝缘,防止触电。3、工作前,检查电焊机附近有无易燃、易爆物品,如有,应挪开直线距离10米以外,方可工作。4、工作前,检查电焊机是否有接地线,内部各接点是否有松动或有无金属物。合闸后,发现电焊机有异声,应立即拉闸进行检查,避免发生设备事故。5、检查一次线、二次线,如有破损应用胶布包好,破损严重必须更换新线。一次线长度不超过3米,必须悬空挂好。6、摘挂一次线,是否拉开电闸,电压是否与电焊机电压相符。7、把电焊线事先拉到工作位置,并检查无误后再合闸,合闸时要把脸闪开。8、工作休息后,必须将闸拉下。如停时间短暂,可以不拉,但不得离开工作岗位,夹钳必须放在绝缘处。9、工作完成后,要及时拉闸断电,把线盘好。10、焊接现场必须设置消防器材。*****电力建设工程有限责任公司职工技能比武办公室2012-2-1545电焊工技能比武外观评分表一项目：管对接水平面固定焊5G（焊条电弧焊SMAW）试件编号：检查项目焊缝余高焊缝高度差焊缝宽度焊缝宽度差咬边正面成型背面成型背面凹背面凸角变形外观缺陷记录焊缝外观（正、背）成型评判标准优成形美观，焊缝均匀、细密，高低宽窄一致良成形较好，焊缝均匀、平整中成形尚可，焊缝平直差焊缝弯曲，高低、宽窄明显评判标准及得分尺寸标准得分标准尺寸标准得分标准尺寸标准得分标准尺寸标准得分标准尺寸标准得分标准标准得分标准标准得分标准尺寸标准得分标准尺寸标准得分标准尺寸标准得分标准I0～14分≤16分14～164分≤1.56分无咬边10分优6分优4分03分0.5～13分04分评判等级IIIII＞1～2＞2～33分2分＞1～2＞2～34分2分＞16～＞17～17182分1＞1.5～＞2～234分2分深度≤0.5每2mm扣1分良4分良2分＞0～12分＞1～22分0～13分中2分中1分＞1～21分＞2～31分1～21分IV＜0，＞30分＞30分＜14，＞180分＞30分深度＞0.50分差0分差0分＞20分＞30分＞20分管件φ159×8mm本项得分：测评数据实得分数备注注：表面有裂纹、夹渣、气孔、未熔合等缺陷或出现焊件修补、未完成，该项作0分处理；比武办公室（...
