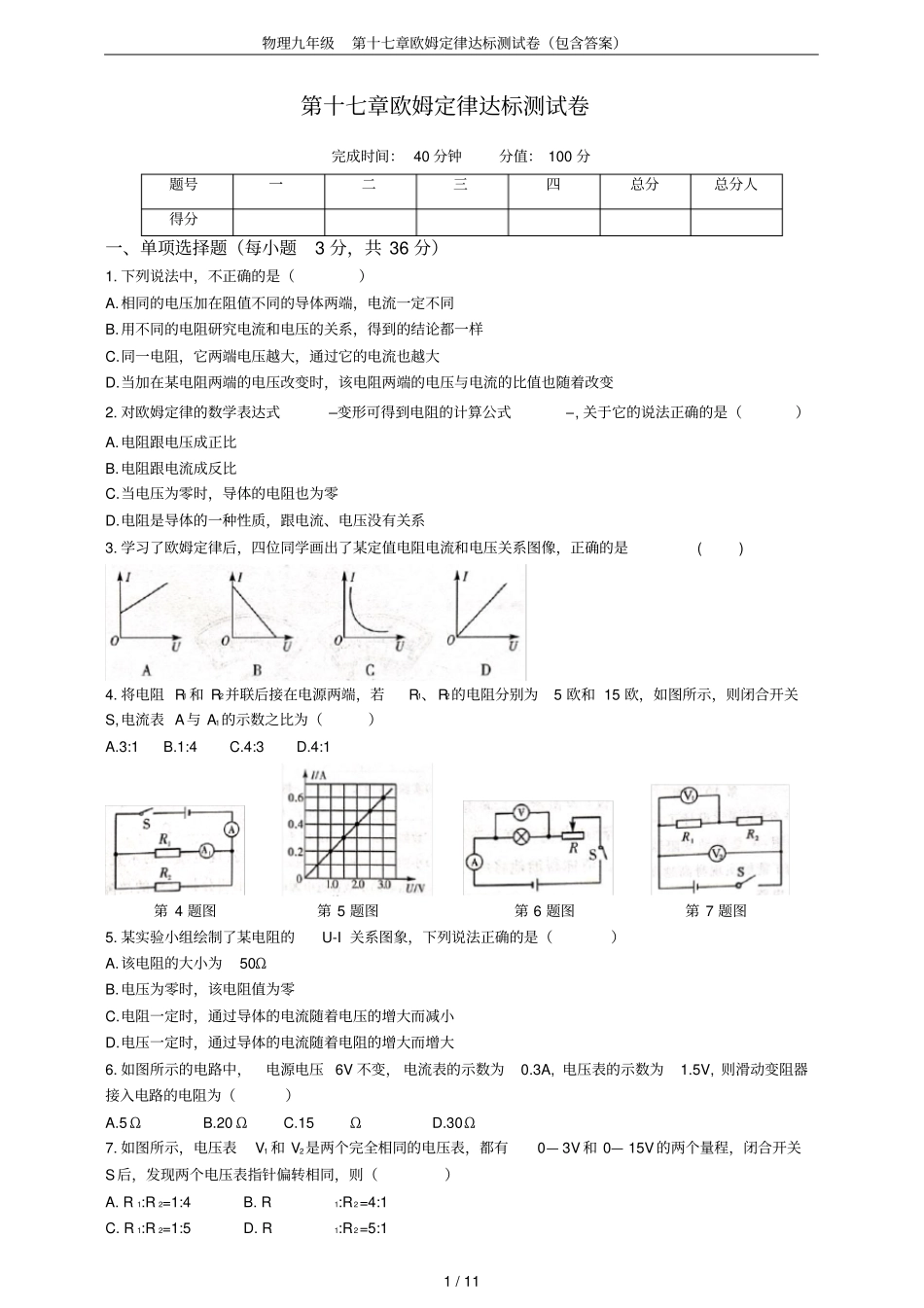

物理九年级第十七章欧姆定律达标测试卷（包含答案）1/11第十七章欧姆定律达标测试卷完成时间：40分钟分值：100分题号一二三四总分总分人得分一、单项选择题（每小题3分，共36分）1.下列说法中，不正确的是（）A.相同的电压加在阻值不同的导体两端，电流一定不同B.用不同的电阻研究电流和电压的关系，得到的结论都一样C.同一电阻，它两端电压越大，通过它的电流也越大D.当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2.对欧姆定律的数学表达式变形可得到电阻的计算公式,关于它的说法正确的是（）A.电阻跟电压成正比B.电阻跟电流成反比C.当电压为零时，导体的电阻也为零D.电阻是导体的一种性质，跟电流、电压没有关系3.学习了欧姆定律后，四位同学画出了某定值电阻电流和电压关系图像，正确的是()4.将电阻R1和R2并联后接在电源两端，若R1、R2的电阻分别为5欧和15欧，如图所示，则闭合开关S,电流表A与A1的示数之比为（）A.3:1B.1:4C.4:3D.4:1第4题图第5题图第6题图第7题图5.某实验小组绘制了某电阻的U-I关系图象，下列说法正确的是（）A.该电阻的大小为50ΩB.电压为零时，该电阻值为零C.电阻一定时，通过导体的电流随着电压的增大而减小D.电压一定时，通过导体的电流随着电阻的增大而增大6.如图所示的电路中，电源电压6V不变，电流表的示数为0.3A,电压表的示数为1.5V,则滑动变阻器接入电路的电阻为（）A.5ΩB.20ΩC.15ΩD.30Ω7.如图所示，电压表V1和V2是两个完全相同的电压表，都有0—3V和0—15V的两个量程，闭合开关S后，发现两个电压表指针偏转相同，则（）A.R1:R2=1:4B.R1:R2=4:1C.R1:R2=1:5D.R1:R2=5:1物理九年级第十七章欧姆定律达标测试卷（包含答案）2/118.如图所示，电源电压不变，当滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况是（）第8题图第10题图第11题图A.电压表的示数增大，电流表的示数减小B.电压表的示数增大，电流表的示数增大C.电压表的示数减小，电流表的示数增大D.电压表的示数减小，电流表的示数减小9.滑动变阻器的阻值变化范围是0—50Ω，当它与100Ω的定值电阻串联接入某一电源两端时，电路中电流变化范围为0.2—0.3A,那么电源电压为（）A.15VB.20VC.30VD.35V10.如图所示的电路中，电源电压保持不变，R1=10Ω。闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A。则电源电压和滑动变阻器的最大阻值分别为（）A.6V20ΩB.12V20ΩC.6V10ΩD.12V10Ω11.如图所示电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，关于潜水器下潜过程中，该电路有关物理量的变化情况，下列说法中正确的是（）A.R0两端的电压减小B.压力传感器的电阻增大C.通过显示器的电流减小D.压力传感器两端的电压减小12．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是（）A．只有①B．只有②③C．只有①②③D．①②③④都可以二、填空题（每空1分，共12分）12.将电阻R1、R2并联后接入电路中，通过它们的电流之比是5:2,它们的电阻之比是,若把它们串联起来接在电源两端，通过它们的电流之比是。13.如图所示电路，已知电源电压为6V,电阻R1=10Ω。滑动变阻器R2的最大值是20Ω,当滑片P从a向b移动的过程中，电压表的最大示数是V,电流表的最小示数是A。物理九年级第十七章欧姆定律达标测试卷（包含答案）3/11第13题图第14题图第15题图14.如图所示电路，电源电压不变，开关S1处于闭合状态。当开关S2由闭合到断开时，电流表的示数变，电压表的示数变。（均选填“大”或“小”）15.如图所示，闭合开关后，电压表的示数为6V,电流表的示数为0.3A，则电阻R的阻值为______Ω；当开关断开时，该电阻的阻值为Ω。16.电源电压保持不变，L为标有“3.8V”字样的小灯泡，通电后，灯泡正常发光。S闭合前后的电流表的示数分别为0.2A和0.5A,小灯泡的灯丝电阻为Ω。S闭合后，通过R的电流为A。...
