玻璃熔窑全氧、纯氧及富氧燃烧节能专业技术VIP免费

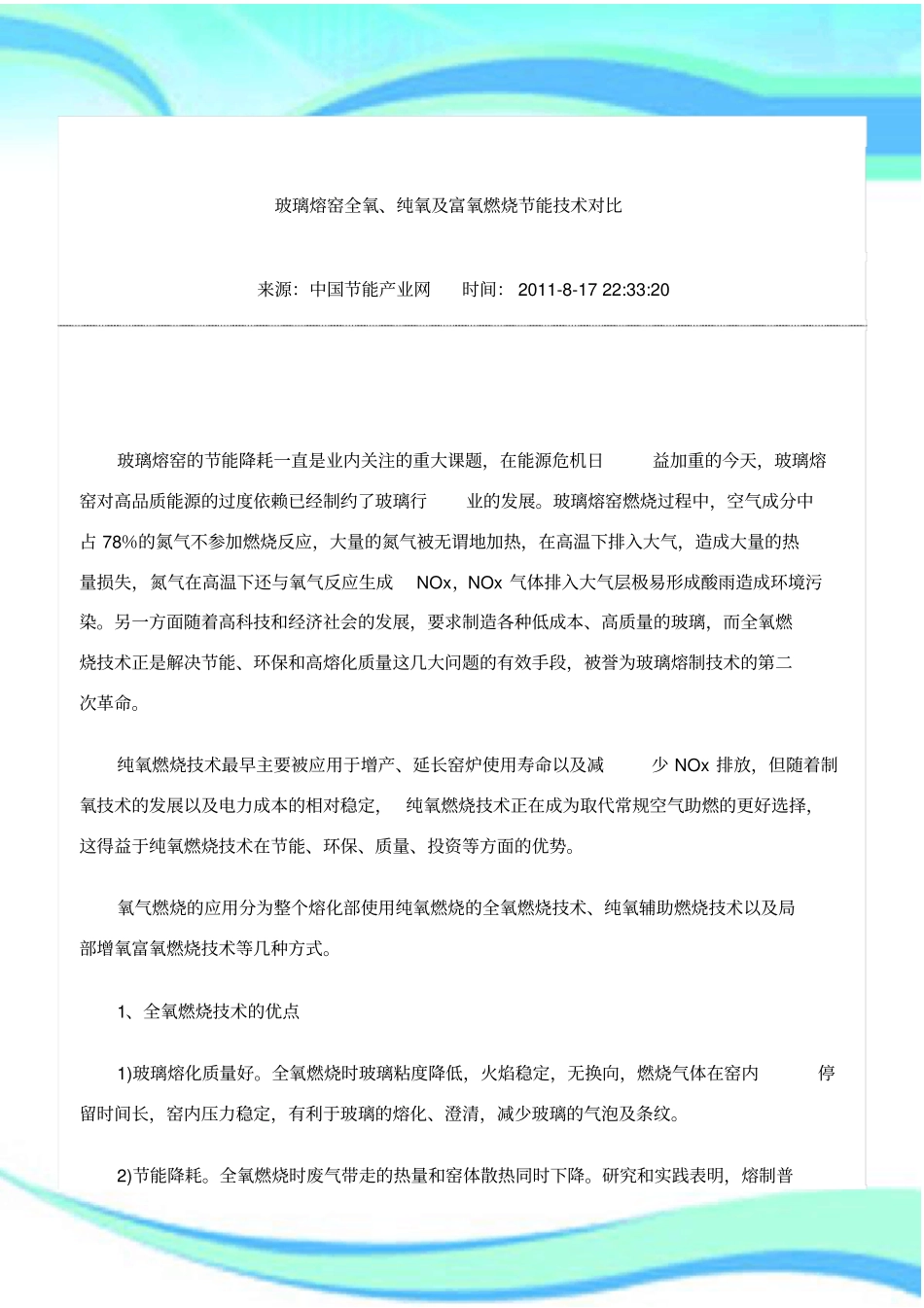

玻璃熔窑全氧、纯氧及富氧燃烧节能技术————————————————————————————————作者：————————————————————————————————日期：玻璃熔窑全氧、纯氧及富氧燃烧节能技术对比来源：中国节能产业网时间：2011-8-1722:33:20玻璃熔窑的节能降耗一直是业内关注的重大课题，在能源危机日益加重的今天，玻璃熔窑对高品质能源的过度依赖已经制约了玻璃行业的发展。玻璃熔窑燃烧过程中，空气成分中占78％的氮气不参加燃烧反应，大量的氮气被无谓地加热，在高温下排入大气，造成大量的热量损失，氮气在高温下还与氧气反应生成NOx，NOx气体排入大气层极易形成酸雨造成环境污染。另一方面随着高科技和经济社会的发展，要求制造各种低成本、高质量的玻璃，而全氧燃烧技术正是解决节能、环保和高熔化质量这几大问题的有效手段，被誉为玻璃熔制技术的第二次革命。纯氧燃烧技术最早主要被应用于增产、延长窑炉使用寿命以及减少NOx排放，但随着制氧技术的发展以及电力成本的相对稳定，纯氧燃烧技术正在成为取代常规空气助燃的更好选择，这得益于纯氧燃烧技术在节能、环保、质量、投资等方面的优势。氧气燃烧的应用分为整个熔化部使用纯氧燃烧的全氧燃烧技术、纯氧辅助燃烧技术以及局部增氧富氧燃烧技术等几种方式。1、全氧燃烧技术的优点1)玻璃熔化质量好。全氧燃烧时玻璃粘度降低，火焰稳定，无换向，燃烧气体在窑内停留时间长，窑内压力稳定，有利于玻璃的熔化、澄清，减少玻璃的气泡及条纹。2)节能降耗。全氧燃烧时废气带走的热量和窑体散热同时下降。研究和实践表明，熔制普通钠钙硅平板玻璃熔窑可节能约30％以上。3)减少NOx排放。全氧燃烧时熔窑废气中NOx排放量从2200mg／Nm3降低到500mg／Nm3以下，粉尘排放减少约80％，SO2排放量减少30％。4)改善了燃烧，提高了熔窑熔化能力，可使熔窑产量得以提高。玻璃熔窑采用全氧燃烧时，燃料燃烧完全，火焰温度高，配合料熔融速度加快，可提高熔化率10％以上。5)熔窑建设费用低。全氧燃烧窑结构近似于单元窑，无金属换热器及小炉、蓄热室。窑体呈一个熔化部单体结构，占地小，建窑投资费用低。6)熔窑使用寿命长。全氧燃烧可使火焰分为两个区域，在火焰下部由于全氧的喷入，使火焰下部温度提高，而火焰上部的温度有所降低，使熔窑碹顶温度下降，减轻了对大碹的烧损，同时，火焰空间使用了优质耐火材料，窑龄可提高到10年以上。7)生产成本总体下降。举例来说，350t／d优质浮法玻璃熔窑采用全氧燃烧技术，按照目前油价3500元／吨测算，每年可为企业创造800万元的附加直接经济效益，而从长远看油价的进一步上升是必然趋势。2、浮法玻璃熔窑纯氧辅助燃烧技术由传热学理论可知，配合料在玻璃熔窑内熔化获得能量的主要途径是来自窑内燃烧火焰的辐射热。由于配合料的黑度比玻璃液的黑度大得多，即配合料的吸热能力比玻璃液的吸热能力大，这样有效地增加配合料上方的热负荷，并不致产生熔窑内衬温度的显著升高。这就是0#小炉位置增设一对全氧喷枪的原因所在。在浮法玻璃熔窑上增设一对全氧喷枪后，不仅能达到增产增效、节能降耗、改善玻璃质量的目的，而且一定程度上还能延长玻璃窑炉的寿命。具体来说，有以下优点：(1)提高玻璃窑炉的拉引量5～15％；(2)改善窑炉的热效率，节省燃料5～8％；(3)改善玻璃质量，减少气泡和结石，提高成品率0.5～3％；(4)增设一对全氧喷枪后，高压热气流对窑体的整体冲刷侵蚀相对减缓；而用于熔化配合料的有效热量显著增加，可能加剧窑体侵蚀的热量也就相应降低；同时配合料的快速熔化减少了配合料的飞料，从而为延长熔窑使用寿命提供了保证。(5)减少粉尘、烟尘的排放达20％，蓄热室格子体堵塞的可能性也减小了；(6)纯氧辅助燃烧系统与原有空气燃烧系统相互独立，操作灵活。3、局部增氧富氧燃烧技术局部增氧是富氧空气不足时的一种主要应用方式。玻璃熔窑理想燃烧状态是：火焰上部为缺氧区，可保护碹顶；中部位普通燃烧区；下部为高温区，能有效将热量传给玻璃液。本技术关键是在火焰下部通入富氧气体，火焰的下部（靠近配合料和玻璃液面）温度提高，从而改变了传统的火焰燃烧...
