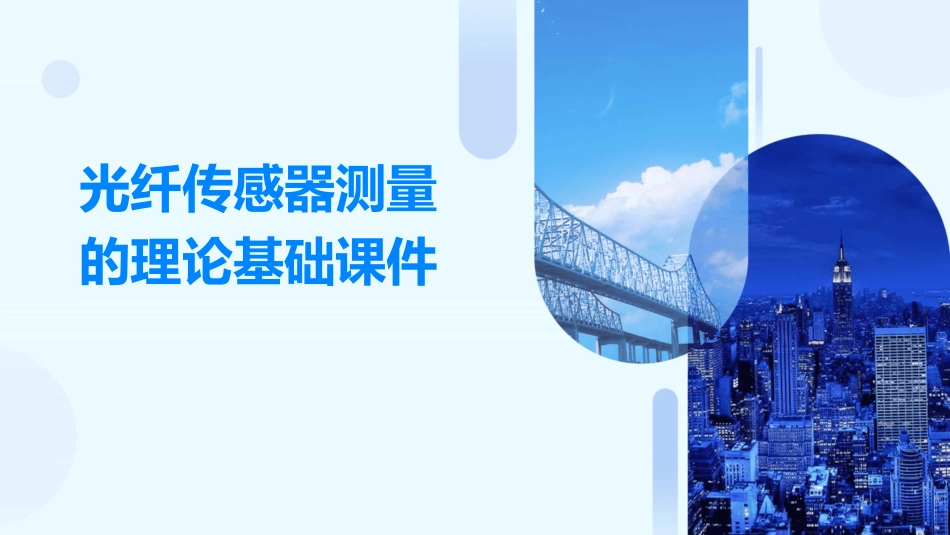

光纤传感器测量的理论基础课件VIP免费

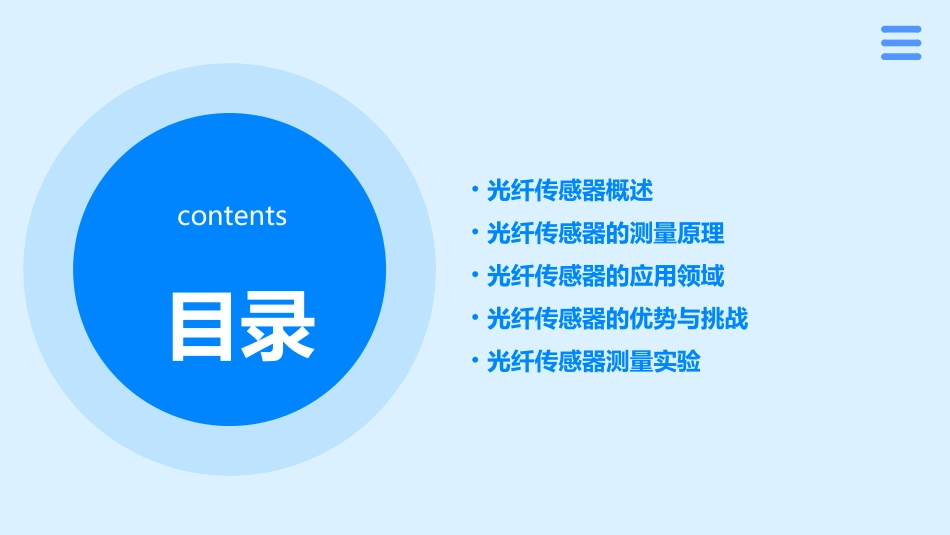

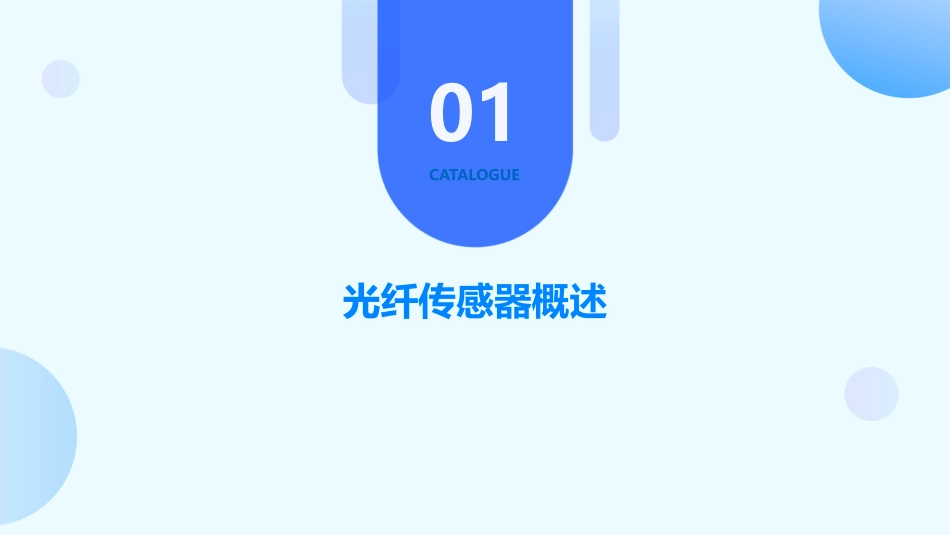

光纤传感器测量的理论基础课件目录contents•光纤传感器概述•光纤传感器的测量原理•光纤传感器的应用领域•光纤传感器的优势与挑战•光纤传感器测量实验光纤传感器概述01CATALOGUE光纤传感器是一种利用光纤作为敏感元件的传感器，能够实现对外界物理量（如温度、压力、位移等）的测量。它具有灵敏度高、响应速度快、抗干扰能力强、耐腐蚀、耐高温等特点。总结词光纤传感器是一种基于光学原理的传感器，它利用光纤中光的传输特性的变化来感知外界物理量的变化。由于光纤具有高灵敏度、低损耗、抗电磁干扰等优点，因此光纤传感器在许多领域都有广泛的应用。详细描述光纤传感器的定义与特点光纤传感器的分类•总结词：光纤传感器可以根据不同的分类标准进行分类，如按照测量原理可分为功能型和非功能型光纤传感器；按照传输方式可分为传光型和传感型光纤传感器；按照工作方式可分为分布式和点式光纤传感器等。•详细描述：根据不同的分类标准，光纤传感器可以分为多种类型。按照测量原理，光纤传感器可以分为功能型和非功能型。功能型光纤传感器利用光纤中光的传输特性随外界物理量的变化来实现测量，而非功能型光纤传感器则需要额外的光源和探测器。按照传输方式，光纤传感器可以分为传光型和传感型。传光型光纤传感器只传输光信号，不涉及外界物理量的测量，而传感型光纤传感器利用外界物理量的变化来改变光信号的传输特性。按照工作方式，光纤传感器可以分为分布式和点式。分布式光纤传感器可以同时测量多个点，而点式光纤传感器只能测量单个点的物理量。光纤传感器的发展历程•总结词：自20世纪70年代以来，光纤传感器经历了多个发展阶段，从最早的功能型光纤传感器到非功能型光纤传感器，再到分布式光纤传感器和光子晶体光纤传感器等，其应用领域也不断扩大。•详细描述：光纤传感器的历史可以追溯到20世纪70年代，当时的功能型光纤传感器利用了光纤中光的传输特性随外界物理量的变化来实现测量。随着技术的发展，非功能型光纤传感器逐渐出现，它需要额外的光源和探测器来实现测量。随后，分布式光纤传感器和光子晶体光纤传感器等新型光纤传感器不断涌现，它们在石油、化工、电力等领域得到了广泛应用。目前，光纤传感器的技术已经相当成熟，其灵敏度、响应速度和稳定性等性能指标已经达到了较高的水平。同时，随着新材料的出现和应用领域的不断扩大，光纤传感器的未来发展前景也十分广阔。光纤传感器的测量原理02CATALOGUE光的干涉当两束或多束相干光波在空间某一点叠加时，光波的振幅会因相位差而发生变化，产生明暗相间的干涉现象。干涉测量利用光的干涉现象，通过测量干涉条纹的变化来检测被测量的变化。干涉测量具有高精度、高灵敏度的优点，但需要稳定的相干光源和复杂的干涉装置。光的干涉与干涉测量光的衍射光波在传播过程中遇到障碍物时，会绕过障碍物边缘继续传播的现象。衍射现象是光的波动性的表现。衍射测量利用光的衍射现象，通过测量衍射角的变化来检测被测量的变化。衍射测量具有高分辨率、高精度和高灵敏度的优点，但需要精细的实验装置和精确的测量技术。光的衍射与衍射测量光的吸收与吸收测量光的吸收光波在介质中传播时，能量被介质吸收转化为其他形式的能量的现象。不同波长的光波被吸收的程度不同。吸收测量利用不同物质对不同波长光波的吸收特性，通过测量光强的衰减程度来检测被测量的变化。吸收测量具有高精度、高稳定性的优点，但需要选择合适的光源和光谱范围。光波在传播过程中遇到微小颗粒或大气分子时，会向各个方向散射的现象。散射现象是光的粒子性的表现。光的散射利用光的散射现象，通过测量散射光强的分布来检测被测量的变化。散射测量具有高灵敏度、高分辨率和高角度分辨能力的优点，但需要处理散射光强的背景噪声和光学系统误差。散射测量光的散射与散射测量光纤传感器的应用领域03CATALOGUE光纤传感器可以用于监测石油管道的腐蚀、泄漏和压力变化，确保石油运输安全。石油管道监测光纤传感器可以实时监测化工生产过程中的温度、压力、流量等参数，提高生产效率和产品质量。化工过程控制石油化工领域光纤传感器可以用于监测电网的电流、...
